康明斯ISLe CM2150 柴油發動機維修技術介紹
康明斯ISLe CM2150 柴油發動機維修技術介紹
康明斯ISLe CM2150柴油發動機額定功率
|
型號BHP |
最大扭矩(NM@RPM) |
額定轉速（RPM） |
|
卡車 |
|
|
|
ISLe 375 |
1550 @ 1400 |
2100 |
|
ISLe 350 |
1550 @ 1400 |
2100 |
|
ISLe 340 |
1425 @ 1200 |
2100 |
|
ISLe 325 |
1425 @ 1200 |
2100 |
|
ISLe 310 |
1200 @ 1200 |
2100 |
|
ISLe 300 |
1250 @ 1100 |
2100 |
|
ISLe 290 |
1050 @ 1200 |
2100 |
|
ISLe 280 |
1060 @ 1100 |
2100 |
|
客車 |
|
|
|
ISLe 300B |
1250 @ 1100 |
2100 |
|
ISLe 290B |
1050 @ 1200 |
2100 |
|
ISLe 280B |
1060 @ 1100 |
2100 |
康明斯ISLe CM2150柴油發電機通用技術規范
- 發火順序…...............................................................1-5-3-6-2-4
- 曲軸旋轉方向 (從發動機前方看)......................................順時針
- 排量………..........................................................8.9 升 [540in3]
- 缸徑和沖程.....................114 mm [4.49 in] x 144.5 mm [5.69 in]
- 干重...................................................................706 kg [1555 lb]
- 濕重...................................................................738 kg [1625 lb]
康明斯ISLe CM2150柴油發動機頂部機構調整
- 進氣門間隙..................................................0.305 mm [0.012 in]
- 排氣門間隙..................................................0.559 mm [0.022 in]
- 發動機制動器間隙.......................................2.286 mm [0.090 in]
康明斯ISLe CM2150柴油發動機缸體組
和 QSL CM850 相同的零部件
– 缸體
– 主軸承和連桿軸承
– 凸輪軸
– 凸輪軸襯套
– 凸輪軸齒輪
– 連桿
– 曲軸
– 曲軸油封 (前和后)
– 缸套
– 齒輪室蓋
– 齒輪室殼體
– 活塞冷卻噴嘴
– 活塞銷
康明斯ISLe CM2150柴油發動機連桿軸承
- 康明斯ISLe CM2150柴油發動機連桿軸承有正確安裝的標記。
– ‘UPR’ = Upper（也可能沒有標記） Bearing Shell 上軸瓦
– ‘LWR’ = Lower Bearing Shell 下軸瓦
– ‘STD’ = Standard Bearing Shell 標準軸瓦
康明斯ISLe CM2150柴油發動機斜切口斷面分裂式連桿
- 斜角剖分連桿
- 在連桿和連桿蓋中間的結合面不再需要加工
- 每個連桿和連桿蓋的表面都是唯一的
- 表面必須進行保護
- 配合不正確將造成連桿損壞。

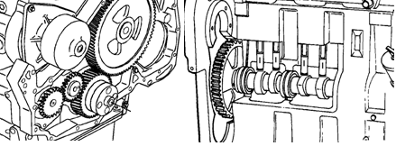

康明斯ISLe CM2150柴油發動機凸輪軸，凸輪軸襯套和凸輪軸齒輪
- ISLe CM2150 發動機是前齒輪系設計。
- 齒輪采用螺旋加工以達到更安靜的工作。
- 一個正時標記用來給曲軸和凸輪軸定位。

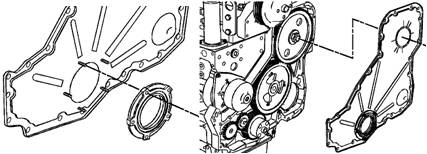

康明斯ISLe CM2150柴油發動機齒輪室蓋和齒輪室殼體
- 齒輪室殼體包括了發動機齒輪系
– 機油泵
– 曲軸齒輪
– 凸輪軸齒輪
– 燃油泵齒輪
– 空壓機齒輪
- 齒輪室蓋采用了薄沖壓鋼板設計（降低齒輪噪聲）

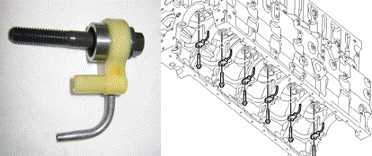

康明斯ISLe CM2150柴油發動機活塞冷卻噴嘴
- 全部 ISLe CM2150 發動機都使用了J 型活塞冷卻噴嘴。
- 噴嘴使用一個螺栓定位。
- 有一個專門的油道供油
- 維修時必須先拆下噴嘴后才能拿出活塞

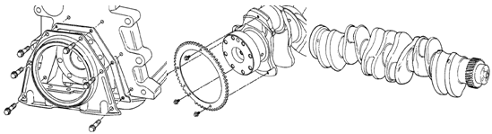

康明斯ISLe CM2150柴油發動機曲軸
- 鍛壓鋼，全角焊接加強，整體平衡
- 曲軸油封 (前和后)
- 驅動齒輪在前部 (凸輪軸，機油泵，高壓燃油泵)
- 信號輪在后部 (用于發動機轉速和位置)
- 第4道主軸承的上瓦180°止推面

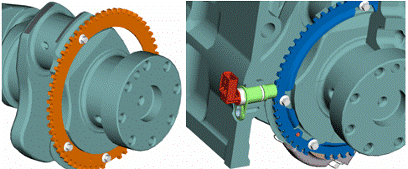

康明斯ISLe CM2150柴油發動機曲軸轉速信號輪
- 發動機主要的轉速傳感器已經移至曲軸。
- 為燃油系統提供了更好的轉速方案。
- 和現有的產品相比，由于主/輔發動機轉速信號從兩個不同的地方讀取，從而能達到更好的可靠性。
- 轉速信號輪為整體式，維修時必須拆卸曲軸，4顆安裝螺栓不能重復使用
康明斯ISLe CM2150柴油發動機缸套
- ISLe CM2150 發動機可更換的 “濕式” 缸套。
- 采用了一個“中止式” 設計。
- 中間-止動用來在發動機缸體上給缸套定位。
- 一個在缸套和缸體之間壓配合面用于缸套和缸體孔的對中。
- 在中間-止動區域的一個 O 型圈用于冷卻液的密封。
康明斯ISLe CM2150柴油發動機活塞和活塞環
- ISLe CM2150的活塞采用了新碗形設計以適應新的排放法規。
- 兩段鉸接式活塞，鍛鋼活塞頭和鋁制活塞裙
- 康明斯ISLe CM2150柴油發動機活塞環：
– 有兩道氣環（注意安裝方向）
– 兩道氣環零件號不同
– 一道油環
康明斯ISLe CM2150柴油發動機缸蓋組
康明斯ISLe CM2150柴油發動機跨接壓板
- 在這些發動機上使用了跨接壓板
- 跨接壓板可以使搖臂同時壓下兩個氣門。
康明斯ISLe CM2150柴油發動機進氣門和排氣門
- 每缸四氣門設計
- 排氣門閥面上有一個“酒窩” 用于識別。
- 四氣門設計可以使噴油器進行中心布置以降低噪音。

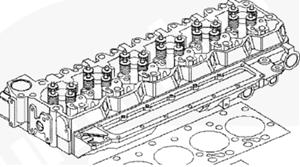

康明斯ISLe CM2150柴油發動機缸蓋和缸墊
- 和 QSC/QSL CM850 產品的缸蓋類似，但是產生的進氣渦流不同
– 有些功率的發動機需要含鉬材料的缸蓋，其他的都是灰鑄鐵的。
康明斯ISLe CM2150柴油發動機氣門油封
- 進氣門和排氣門使用同樣的氣門油封
– 進氣門油封 (黑色) 被用于全部的氣門
– 已經在 QSC & QSL CM850 發動機上進行了改變（原先進排氣門油封的顏色不同）
康明斯ISLe CM2150柴油發動機搖臂組
康明斯ISLe CM2150柴油發動機搖臂
- 進氣和排氣搖臂
– 基座安裝
– “E” 大象腳式設計
– 橫向中心鉆孔為跨接壓板，氣門，推桿提供潤滑油。
康明斯ISLe CM2150柴油發動機氣門系
- 由于氣缸壓力的升高，相對于CM554(CAPS)產品，氣門系的很多零件都作了一些輕微的改變。
- 很多改變都是很小的眼睛無法注意到的幾何形狀的改變。
康明斯ISLe CM2150柴油發動機曲軸箱呼吸系統
康明斯ISLe CM2150柴油發動機氣門室罩蓋呼吸器
- 新型的安裝在氣門室罩蓋上的曲軸箱呼吸器將降低竄油的抱怨。

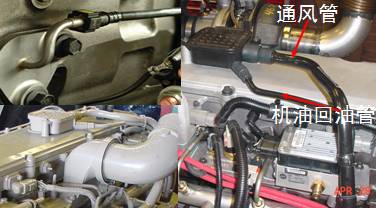

- 康明斯ISLe CM2150柴油發動機呼吸器上有兩個連接軟管
– 曲軸箱通風管 (直徑較大的管)
– 至缸體的機油回油管 (直徑較小的管)
- 對于康明斯ISLe CM2150柴油發動機呼吸器零部件無保養要求

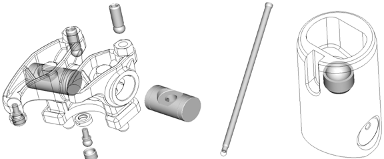

康明斯ISLe CM2150柴油發動機凸輪軸隨動件/挺柱概述

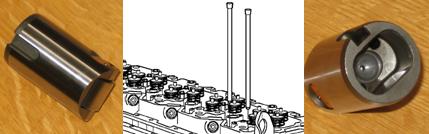

康明斯ISLe CM2150柴油發動機挺柱和推桿
- 和 QSC/QSL CM850 工業用發動機一樣的零部件
– 推桿
– 滾輪式挺柱
– 以前用的是壓入缸體的挺柱導向銷,現在使用了螺紋安裝入缸體的挺柱導向銷。

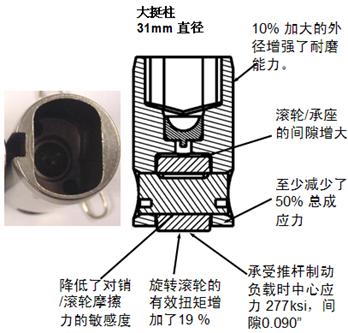

康明斯ISLe CM2150柴油發動機大挺柱設計
