卡特發電機3520C曲軸全解析：從核心原理到高效維護，工程師級攻略來了

2025-6-9 8:59:18

一、3520C曲軸：卡特發電機的“動力心臟”為何至關重要？
（一）曲軸在發電機組中的核心定位
作為卡特彼勒G3520C燃氣發電機組的關鍵傳動部件，曲軸承擔著將活塞往復運動轉化為旋轉扭矩的核心功能，其精度與可靠性直接影響發動機功率輸出、燃油效率及整機壽命。以山西某能源企業為例，當機組運行至12萬小時大修節點時，曲軸的狀態檢測是判定發動機能否通過再制造方案修復的關鍵依據——其軸頸磨損量、彎曲變形度等參數，決定了是否采用短缸體替換或原位修復工藝。
（二）典型大修案例：15天完成“心臟手術”的技術突破
在華北利星行機械的大修實踐中，面對傳統方案60天工期與廠房拆除的高成本難題，采用Cat再制造短缸體方案時，曲軸的快速檢測與精準匹配是核心環節。技術團隊通過激光測距儀掃描曲軸主軸頸，結合卡特彼勒原廠數據模型，24小時內完成新舊部件兼容性評估，確保短缸體安裝后曲軸軸向間隙控制在0.02-0.04mm的理想?yún)^(qū)間，最終實現大修工期縮短75%，為客戶減少30%以上維修成本。

二、曲軸工作原理：揭秘“力與運動”的精密轉換機制
（一）三維受力分析：從活塞推力到扭矩輸出的傳遞路徑

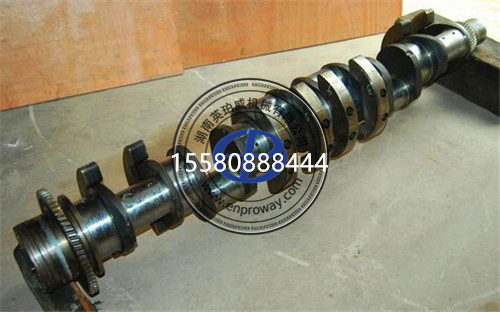

曲軸通過連桿軸頸接收活塞連桿組的爆發壓力（峰值可達15-20MPa），經曲柄臂傳遞至主軸頸，在軸承支撐下形成旋轉扭矩。以3520C六缸機型為例，相鄰連桿軸頸呈60°夾角設計，通過曲軸平衡重塊抵消離心力（單個平衡重離心力約8000N），確保高速運轉（額定轉速1800rpm）時的動平衡精度≤150g・cm。這種設計使得曲軸在承受周期性交變載荷時，應力集中區域（如軸頸過渡圓角）的疲勞強度達到650MPa以上。
（二）潤滑系統協同：油膜保護與散熱的雙重機制
曲軸軸頸與軸承的配合間隙嚴格控制在0.035-0.065mm，依賴壓力潤滑（機油泵輸出壓力350-450kPa）形成承載油膜。當機油溫度升至85-95℃時，SAE15W-40級機油的運動粘度需保持在12-16mm²/s，以確保油膜厚度≥25μm，有效隔離金屬表面。此外，曲軸內部斜油道（直徑8mm）采用珩磨工藝處理，內壁粗糙度Ra≤0.8μm，保障機油流速穩定，避免氣泡產生導致的潤滑失效。

三、常見故障診斷：10萬小時運行后的“高頻痛點”解析
（一）機械損傷類故障：磨損、變形與斷裂的預警信號
軸頸異常磨損（發生率40%）：當機油鐵含量＞50ppm或顆粒度＞15μm時，主軸頸單側磨損速率可達0.01mm/千小時，表現為機油壓力下降（低于200kPa）與發動機異響。修復方案采用等離子噴涂技術，在磨損表面形成0.3mm厚度的鎳基合金涂層，經磨削加工后精度恢復至IT6級。
曲軸彎曲變形（閾值＞0.15mm）：多因安裝時軸承蓋螺栓扭矩不均（偏差＞±5%）或突發沖擊載荷導致，表現為活塞偏缸（偏斜量＞0.2mm）與缸套異常磨損。校正工藝采用冷壓校正法，在100-200噸壓力機上施加反向彎矩，配合百分表實時監測，確保校正后同軸度誤差＜0.05mm。
疲勞斷裂（典型位置：曲柄臂過渡圓角）：長期超載（負荷＞110%額定值）或圓角半徑加工偏差（＜R4mm設計值）會導致應力集中，裂紋擴展速率達0.5mm/千小時。預防措施包括定期磁粉探傷（檢測靈敏度≥0.2mm裂紋）與圓角滾壓強化（表面硬度提升至HRC55-60）。
（二）功能性故障：啟動失效與動力衰減的深層誘因
飛輪齒圈嚙合不良：當起動機齒輪與齒圈磨損量＞2mm時，表現為啟動時“打齒”異響，三次啟動失敗率增加30%。修復方案采用堆焊耐磨焊條（硬度HRC58-62），焊后銑削加工至標準齒形（模數8，壓力角20°）。
曲軸位置傳感器信號異常：傳感器間隙偏差＞1.5mm（標準0.8-1.2mm）或靶輪齒變形，導致ECU接收錯誤轉速信號（誤差＞5%），引發啟動延遲（＞5秒）或怠速不穩（波動＞100rpm）。診斷時需使用示波器檢測信號波形，峰峰值應≥8V，上升沿時間＜1μs。

四、全周期維護策略：從日常保養到大修升級的技術要點
（一）預防性保養：500小時/次的精細化維護清單
機油管理：使用CAT原廠APICI-4級機油，每次保養檢測粘度（100℃時14-16mm²/s）、酸值（＜2.0mgKOH/g）及水分（＜0.1%），采用離心式機油濾清器（過濾精度≤5μm），更換周期嚴格控制在250小時或3個月。
間隙檢測：通過百分表測量曲軸軸向竄動量（標準0.05-0.25mm），使用塑料間隙規檢測主軸瓦徑向間隙（0.035-0.065mm），超限時需更換軸承并重新鉸孔，確保孔軸線平行度＜0.02mm/m。
外觀檢查：重點排查曲軸前端油封（泄漏量＞5滴/分鐘需更換）、后端飛輪螺栓扭矩（300-320N・m，使用定扭矩扳手按十字交叉法分三次擰緊），以及平衡塊固定螺栓（扭矩150-170N・m，防松膠等級LOCTITE243）。
（二）大修升級：再制造工藝的核心優勢與實施要點
再制造短缸體選擇：相較于新品，再制造曲軸經磁粉探傷、超聲波測厚（軸頸剩余壁厚≥8mm）及動平衡校驗（殘余不平衡量＜100g・cm），成本降低40%且性能等同新品，享受2年/5000小時保修。安裝時需校準曲軸正時齒輪相位（標記偏差＜±1°），確保配氣與噴油正時精準。
先進檢測技術：采用三坐標測量機（CMM）檢測曲軸主軸頸同軸度（公差±0.01mm）、連桿軸頸平行度（±0.02mm/100mm），使用激光表面粗糙度儀（分辨率0.01μm）驗證修復后軸頸表面質量，確保Ra≤0.4μm以降低摩擦損耗。
（三）運營優化：數據驅動的壽命延長方案
建立曲軸全生命周期檔案，記錄每次檢測的軸頸直徑（精度0.001mm）、變形量、修理工藝及運行小時數，通過卡特彼勒預測性維護系統（PEM）分析磨損趨勢。當軸頸磨損速率＞0.005mm/千小時時，系統自動觸發保養預警，結合負荷數據（平均負荷率＞85%時建議降載運行），可將曲軸使用壽命延長至15萬小時以上。

五、選型與采購避坑指南：從配件甄別到供應商管理
（一）原廠配件鑒別三要素
編碼驗證：正品曲軸均刻有12位卡特彼勒原廠編碼（例：3520C-001234），可通過CATPartsStore在線數據庫查詢配件圖譜與適配機型，杜絕D9/D10等非3520C系列曲軸的混用風險。
工藝細節：原廠曲軸過渡圓角采用數控磨床加工（半徑R6±0.1mm），表面經磷化處理（膜厚3-5μm），非原廠件常存在圓角半徑不足（R5以下）或磷化層缺失，導致疲勞強度下降20%以上。

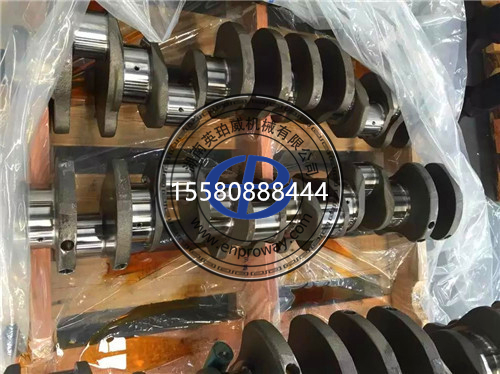

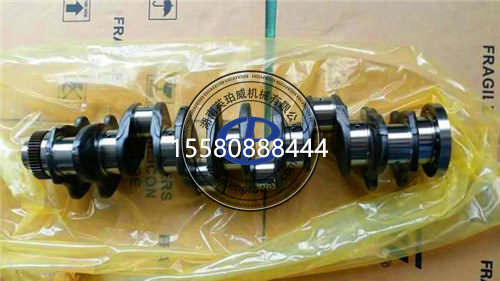

包裝標識：正規包裝附有機油孔防塵塞（耐高溫120℃的硅膠材質）、防銹油紙（VCI含量≥90%）及安裝說明書（含扭矩參數表），缺失此類附件的配件需警惕來源合法性。
（二）優質供應商合作策略
優先選擇具備CAT再制造認證（RER認證代碼可在官網查詢）的代理商，其供應的再制造曲軸經過12道檢測工序，包括100%動平衡測試（轉速3000rpm，不平衡量≤50g・cm）與超聲波探傷（可檢測≥0.5mm內部缺陷）。避免采購標價低于原廠件30%的“拆車件”，此類配件因未經過專業修復，故障率較再制造件高5倍以上。
通過系統化的原理認知、精準的故障診斷與科學的維護策略，卡特3520C曲軸的可靠性與經濟性得以充分發揮。無論是發電企業的設備管理者，還是專注機械領域的技術愛好者，掌握這些核心要點，都能在實際應用中實現從“被動維修”到“主動運維”的轉變，讓這顆“動力心臟”持續穩定地輸出強勁動能。
