卡特彼勒缸蓋的材料和結構特點

2025-6-20 15:14:38

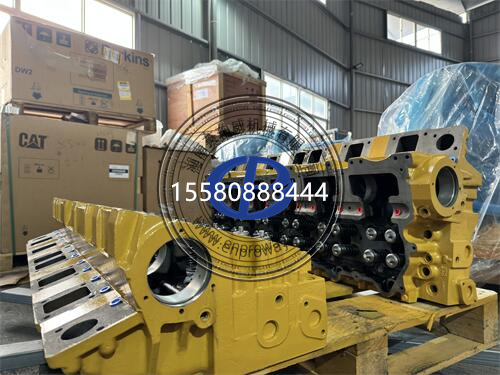

卡特彼勒發動機缸蓋的材料與結構設計深度融合了高強度、輕量化和熱管理需求，其技術特點體現了對復雜工況的針對性優化。以下是基于工程實踐和技術文檔的詳細解析：

一、材料體系：多材料協同的可靠性基石
1.本體材料的分級應用
蠕墨鑄鐵（CGI）
用于重載型發動機（如C15、C32），其石墨呈蠕蟲狀分布，抗拉強度達400MPa，比灰鑄鐵高50%，熱導率比球墨鑄鐵高15%。例如，C15缸蓋采用蠕墨鑄鐵本體，配合司太立X40氣門座圈，在180bar爆發壓力下仍能保持≤0.03mm/m的平面度。
技術優勢：耐高溫疲勞（350℃長期工作）、抗腐蝕（硫含量1%燃油工況）、減震性能優于鋼材料。
鋁合金（A356-T6）
用于中輕型發動機（如C4.4、C9），密度僅為鑄鐵的1/3，熱導率達170W/m・K，可使缸蓋溫度降低20-30℃。C9發動機的鋁合金缸蓋通過四氣門設計和螺旋氣道優化，使進氣渦流比提升15%，燃燒效率提高12%。
工藝控制：采用低壓鑄造工藝，氣孔率＜0.5%，并通過T6熱處理使硬度達HB120-130。
特殊合金與涂層
Inconel合金氣門：UltraPerformance缸蓋采用Inconel751排氣門，耐溫達1050℃，抗熱沖擊性能比不銹鋼高3倍。
鎳磷鍍層：缸蓋火力面噴涂0.2mm鎳磷鍍層，可將熱疲勞裂紋萌生周期延長至5000小時以上。
2.關鍵鑲嵌件材料
司太立合金氣門座圈
硬度HRC58-62，在含硫燃油（硫含量＞0.5%）工況下，磨損率比普通合金鑄鐵低80%。例如，C13發動機的司太立座圈與氣門配合間隙控制在0.02-0.05mm，確保1000小時運行后泄漏量＜5L/min。
不銹鋼熱套
排氣口采用316L不銹鋼熱套，導熱系數比鑄鐵高2倍，可將排氣門座圈溫度降低40℃，同時引導熱能至渦輪增壓器，提升渦輪效率5%。

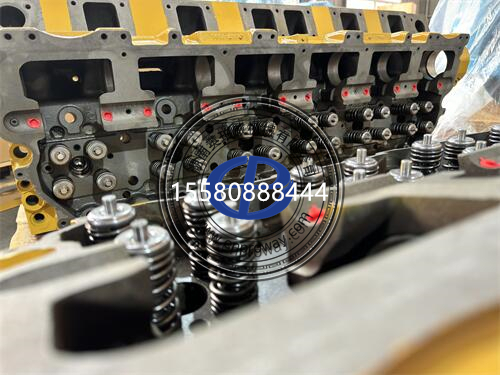

二、結構設計：功能集成與可靠性平衡
1.燃燒系統優化

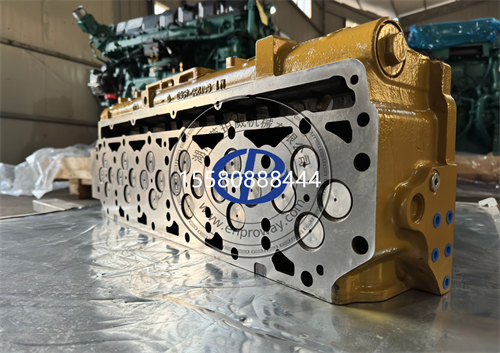

鼻梁區強化設計
噴油器孔與氣門座圈間的鼻梁區厚度達6mm（如C15），配合加密冷卻孔（孔徑φ4mm，間距10mm），使該區溫度梯度控制在15℃/mm以內，避免熱疲勞裂紋。
氣道流體動力學設計
螺旋氣道：C32發動機的4氣門螺旋氣道曲率半徑誤差≤±0.3mm，進氣渦流比達2.8，比傳統直氣道提升30%，燃燒效率提高8%。
橫向流空氣路徑：C15缸蓋采用直通式進氣道，減少90°彎道設計，流動阻力降低18%，泵氣損失減少5%。
2.熱管理系統創新
分流式水套結構
水套截面積突變率＜15%，通過CFD仿真優化流速分布。例如，C9缸蓋水套在氣門座圈區域流速達2.5m/s，而在噴油器孔周邊降至1.8m/s，實現溫度均衡（溫差＜20℃）。
模塊化冷卻網絡
集成EGR冷卻器（如StageV排放的C15ACERT），冷卻器散熱面積達1.2m²，可將EGR廢氣溫度從650℃降至180℃，同時通過獨立水閥控制缸蓋與缸體的冷卻流量比例（7:3）。
3.結構剛度與密封性設計
螺栓連接系統
扭矩-轉角法：C18缸蓋采用8顆M14螺栓，分4次擰緊（初始扭矩100N・m→150N・m→200N・m→最終轉角90°），預緊力均勻性誤差＜5%，確保180bar爆發壓力下缸墊壓縮量穩定在0.15-0.2mm。
彈性墊圈：缸蓋螺栓采用碟形彈簧墊圈，補償鋁合金缸蓋與鑄鐵缸體的熱膨脹差異（鋁23×10⁻⁶/℃vs鑄鐵10×10⁻⁶/℃），防止預緊力衰減。

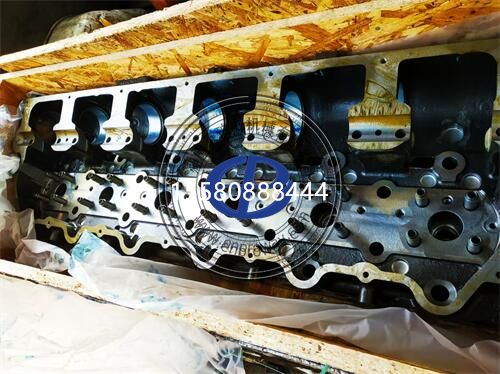

多層金屬缸墊
采用3層不銹鋼+銅包石棉結構，密封壓力達250bar。例如，C15缸墊在鼻梁區增加波浪形鋼片，可吸收0.1mm的變形量，避免燃氣泄漏。
4.輕量化與集成化設計
附件集成平臺
傳感器集成：缸蓋集成爆震傳感器、冷卻液溫度傳感器，實時監測燃燒狀態，控制噴油正時精度達±0.5°CA。
模塊化搖臂室：C9缸蓋的搖臂室與缸蓋本體一體化壓鑄，減少零件數量30%，重量減輕12kg，同時通過優化筋板布局，模態頻率提升25%。
再制造兼容性
缸蓋底面允許銑削量達0.3mm，修復后燃燒室容積變化＜1%。例如，再制造的C13缸蓋通過更換氣門座圈和導管，性能恢復至原廠標準的95%，成本僅為新品的60%。

三、典型案例：C15ACERT缸蓋的技術突破
1.材料創新
蠕墨鑄鐵本體：抗拉強度420MPa，延伸率3%，在180bar爆發壓力下變形量＜0.02mm。
Inconel718排氣門：耐溫1100℃，配合氮化處理（層深0.5mm），磨損率從0.02mm/千小時降至0.005mm/千小時。
2.結構優化
雙渦流進氣道：左右兩側氣道獨立設計，渦流比差異控制在5%以內，使各缸燃燒均勻性提升15%。
集成式EGR冷卻器：冷卻器與缸蓋水套共用冷卻液，散熱效率達85kW，EGR率提升至25%，NOx排放降低40%。
3.制造工藝
五軸加工中心：氣門導管孔垂直度誤差＜0.01mm，確保氣門桿與導管間隙在0.02-0.05mm范圍內。
激光熔覆修復：對裂紋缸蓋采用激光熔覆技術（功率2kW，掃描速度5mm/s），修復區域硬度達HRC45，結合強度＞300MPa。
四、維護與技術適配建議
材料兼容性管理
鋁合金缸蓋必須使用低硅冷卻液（硅含量＜100ppm），防止水套結垢。某案例中，使用硬水導致C9缸蓋水套結垢厚度達1.5mm，散熱效率下降25%。
鑄鐵缸蓋若長期使用硫含量＞1%的燃油，需每2000小時檢查氣門座圈磨損量，超過0.1mm時需更換。
結構可靠性維護
螺栓預緊力檢測：使用超聲波測長儀（精度±0.002mm）監測C15缸蓋螺栓伸長量，允許偏差±0.03mm。
冷卻系統清洗：每4000小時使用有機酸清洗劑（pH值4-5）清除水垢，避免水套截面積減少＞10%。
技術升級適配
對于StageV排放發動機，需定期檢查EGR冷卻器堵塞情況（壓降＞0.5bar時清洗），否則會導致缸蓋熱負荷增加15%。
再制造缸蓋需驗證氣門座圈與導管的過盈量（0.03-0.05mm），某案例中因過盈量不足導致座圈脫落，引發氣門密封失效。

總結
卡特彼勒缸蓋的材料與結構設計體現了高強度、高導熱、高集成的技術路線。例如，C15缸蓋通過蠕墨鑄鐵本體、司太立座圈、分流式水套的協同設計，在180bar爆發壓力下實現了5000小時無故障運行。用戶可通過材料相容性管理、冷卻系統維護、螺栓預緊力監測等手段，最大化缸蓋壽命。未來，隨著3D打印技術（如C15活塞優化項目）和智能傳感器集成的深化，卡特彼勒缸蓋將進一步向輕量化、智能化、低排放方向演進。
