珀金斯Perkins發動機正時齒輪磨損檢測與更換全指南

2025-6-22 16:51:38

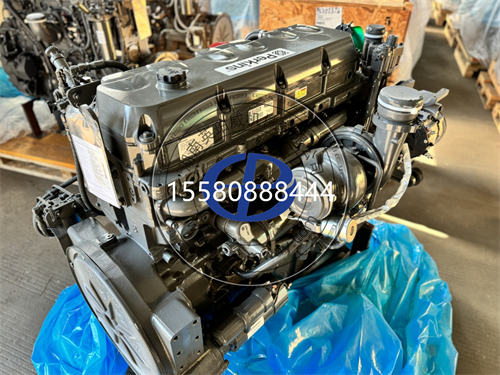

珀金斯發動機正時齒輪系統（如400/1100/2000系列）通過曲軸齒輪、凸輪軸齒輪、惰輪等部件的精密嚙合，確保氣門開閉與燃油噴射的精準同步。齒輪磨損會導致配氣相位偏差、發動機異響甚至動力失效，以下是科學的檢測方法與更換標準：

一、檢測工具與準備工作
（一）專用工具
測量工具：高精度游標卡尺（精度0.02mm）、塞尺（0.05-1.0mm）、百分表及磁力表座、齒輪齒厚規
拆卸工具：正時齒輪拉馬（如Perkins專用工具3107M）、扭矩扳手（精度±3%）、標記筆
輔助設備：發動機翻轉架（便于齒輪組全方位檢測）
（二）安全準備
斷開蓄電池負極，釋放燃油系統壓力（共軌機型需擰開燃油濾清器泄壓閥）

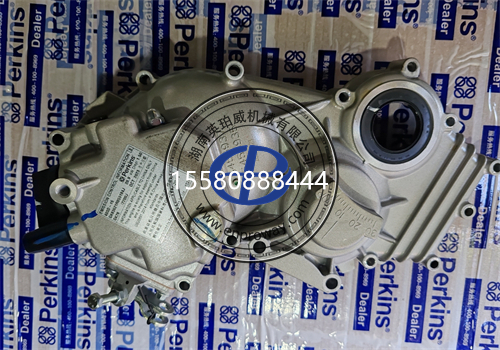

排空冷卻液與機油，拆除氣門室蓋、正時齒輪室罩殼
標記齒輪安裝位置（如曲軸齒輪與惰輪的嚙合標記）

二、磨損檢測方法（分部件解析）
（一）目視檢查（初步篩查）
1.齒面損傷診斷
損傷類型合格標準異常特征判斷
裂紋/缺齒不允許任何可見裂紋或齒體缺失齒根/齒面出現線狀裂紋、單齒斷裂
點蝕/剝落直徑＞1mm的凹坑≤3處且深度＜0.3mm 密集麻點（＞5處/齒）或剝落面積＞5mm²
偏磨/臺階齒面磨損均勻無明顯臺階齒頂/齒根出現單邊磨損溝槽（深度＞0.5mm）
2.齒輪軸頸檢測
凸輪軸齒輪軸頸徑向跳動≤0.05mm（用百分表測量），超過0.1mm需檢查軸承間隙
曲軸齒輪安裝孔與軸頸同軸度誤差≤0.03mm，超限會導致嚙合偏移
（二）量化測量（核心檢測）
1.齒厚磨損量檢測
檢測位置：距齒頂1/3齒高的分度圓處（避免齒頂磨損干擾）
標準方法：
新齒輪齒厚（以Perkins1104C為例）：8.5±0.05mm
用齒厚規測量磨損后齒厚，允許最小齒厚=標準值-0.5mm（超過此值必須更換）
相鄰齒齒厚差＞0.2mm時，即使未達極限也需更換
2.嚙合間隙檢測
齒輪類型標準嚙合間隙（冷態）磨損極限間隙檢測方法
曲軸-惰輪齒輪 0.15-0.25mm ＞0.4mm 塞尺插入齒間最小嚙合處測量
惰輪-凸輪軸齒輪 0.20-0.30mm ＞0.5mm 百分表抵齒輪邊緣，往復撬動測擺幅
平衡軸齒輪（如有） 0.10-0.20mm ＞0.35mm 配合正時齒輪室定位銷固定后測量
3.軸向/徑向間隙檢測
軸向間隙：用塞尺測量齒輪與軸肩間距，標準值0.05-0.20mm，超過0.3mm需檢查止推墊片
徑向間隙：百分表固定缸體，轉動齒輪測外緣跳動，＞0.15mm提示軸承磨損或齒輪變形
（三）動態運行檢測（啟動前必做）
手動盤車測試：
順時針/逆時針轉動曲軸3圈，應無卡滯或異響（卡滯提示齒輪偏磨，異響可能為間隙過大）
記錄盤車阻力矩，較新機增加30%以上需排查齒輪嚙合問題
正時標記驗證：
對準1缸上止點時，曲軸齒輪"TDC"標記與惰輪"0"標記偏差＞2mm（400系列）或＞3mm（1100系列），提示齒輪磨損導致正時偏移

三、更換標準與部件匹配原則
（一）強制更換條件（滿足任意一條即需更換）
齒厚磨損：超過允許最小值（如Perkins2006TAG發動機齒輪最小齒厚7.8mm）
嚙合間隙：超過磨損極限（如404D-22齒輪間隙＞0.45mm）
結構損傷：裂紋、缺齒、齒面剝落面積＞10mm²或深度＞0.5mm
正時偏差：靜態正時標記偏移超過允許范圍（參考維修手冊具體型號參數）
（二）成套更換原則
同組齒輪必換：更換單個齒輪會導致新舊嚙合面不匹配，需同時更換曲軸齒輪、惰輪、凸輪軸齒輪（平衡軸齒輪視磨損情況而定）
軸承/墊片同步檢查：
更換齒輪時必須檢查支撐軸承（如凸輪軸軸承間隙＞0.12mm需更換）
止推墊片磨損＞0.1mm（厚度減少超5%）時，需配套更換
（三）特殊型號注意事項
發動機系列關鍵檢測點更換特殊要求
400系列（如403D）惰輪軸易發生軸向竄動更換齒輪時需檢查惰輪軸直線度（＞0.08mm需校直）
1100系列（如1106C）平衡軸齒輪磨損導致振動加劇必須使用專用工具（3107M）拆卸，避免齒輪變形
2000系列（如2006TAG）高壓共軌系統對正時精度要求極高更換后需用診斷儀（如PerkinsPiTool）校準噴油正時
四、更換操作要點與正時校準
（一）拆卸關鍵步驟
標記定位：在齒輪與軸上標記安裝位置（如曲軸齒輪鍵槽與軸鍵的相對位置）
專用工具使用：
用拉馬（如3107M）勻速拆卸齒輪，禁止敲擊齒面（敲擊會導致齒面硬化層破壞）
安裝新齒輪時，加熱齒輪至80-100℃（過盈配合型），對準鍵槽后壓裝到位
（二）正時校準流程
基準點定位：
轉動曲軸至1缸壓縮上止點（飛輪"TDC"標記對齊觀察孔）
凸輪軸齒輪"INJ"標記對準缸體正時指針（共軌機型需同步校準噴油器正時）
間隙復檢：
安裝后重新測量嚙合間隙，確保在標準范圍內（允許±0.05mm安裝公差）
手動盤車2圈，確認標記無偏移且轉動平順

五、維護建議與預防措施
（一）定期保養周期
運行條件檢測周期重點項目
常規工況每500小時/1年目視檢查齒面、測量嚙合間隙
重載/多粉塵工況每300小時增加齒厚測量、清潔齒輪室油污
（二）潤滑優化方案
使用Perkins原廠齒輪油（SAE80W-90GL-5），禁止混用不同品牌油品
齒輪室潤滑脂（如LithiumComplexGrease）每2000小時補充一次，防止干磨
（三）故障預警信號
發動機怠速時出現"嗒嗒"高頻異響（間隙過大）
動力輸出波動，加速時冒黑煙（正時滯后導致燃燒不完全）
冷啟動困難，啟動后轉速不穩（配氣相位偏差超5°）
通過系統化檢測與標準化更換，可有效避免因正時齒輪磨損導致的發動機性能下降或嚴重故障。建議維修時嚴格遵循Perkins官方維修手冊（可通過PerkinsMyEngine平臺查詢具體型號參數），并優先使用原廠配件以確保嚙合精度與材料兼容性。對于缺乏經驗的用戶，推薦聯系珀金斯授權服務網點進行檢測更換，避免操作不當造成二次損傷。
