沃爾沃柴油機正時齒輪的嚙合間隙、軸向/徑向間隙的具體數值

2025-6-23 16:16:17

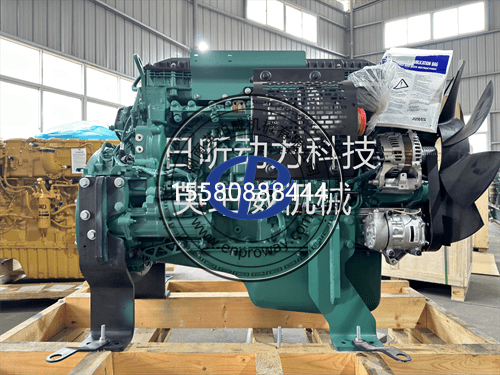

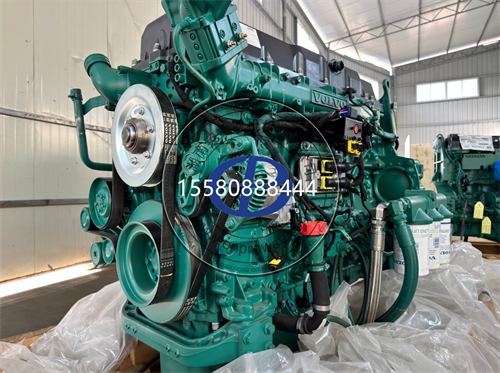

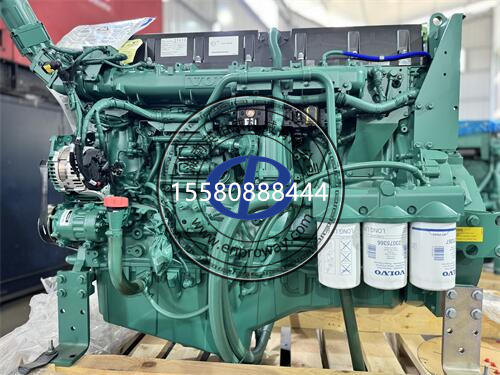

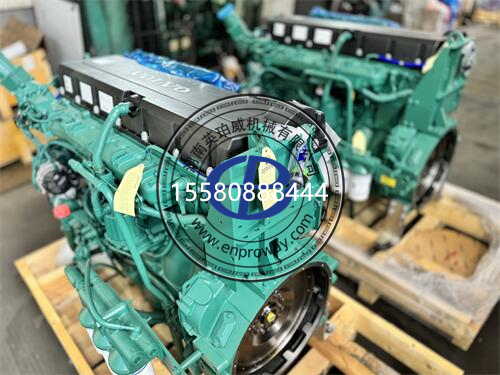

沃爾沃D13和D16柴油機正時齒輪的嚙合間隙、軸向/徑向間隙參數是確保發動機配氣與燃油噴射精度的核心指標，其具體數值因型號設計與制造工藝存在差異。以下結合官方技術資料與維修實踐，系統解析關鍵參數及檢測標準：

一、正時齒輪嚙合間隙標準值
正時齒輪的嚙合間隙（齒側間隙）是指齒輪副在非工作齒面間的最小間隙，直接影響傳動平穩性與噪聲水平。
（一）D13發動機
曲軸-凸輪軸齒輪嚙合間隙：
標準值：0.15-0.25mm（冷態）。
檢測方法：使用塞尺在齒輪圓周均勻選取4個點測量，最大值與最小值偏差應≤0.05mm。
更換標準：間隙＞0.4mm或齒面出現剝落（面積＞2mm²）時，需成套更換曲軸齒輪、凸輪軸齒輪及惰輪。
平衡軸齒輪嚙合間隙：
標準值：0.12-0.20mm（冷態）。
特殊要求：船用D13B機型需在熱態（80℃以上）復測，允許增加0.03-0.05mm以補償熱膨脹。
（二）D16發動機
主傳動齒輪嚙合間隙：
標準值：0.18-0.28mm（冷態）。
動態驗證：使用百分表固定齒輪軸，撬動齒輪測擺幅，擺幅＞0.15mm提示軸承磨損或齒輪變形。
例外情況：D16MH船用機型因負載特性，允許冷態間隙上限放寬至0.30mm，但需同步檢查齒輪油膜厚度（應≥0.02mm）。

二、軸向與徑向間隙參數
（一）軸向間隙（齒輪軸端游隙）
曲軸齒輪軸向間隙：
標準值：0.08-0.18mm（D13）、0.10-0.20mm（D16）。
檢測方法：百分表抵在齒輪端面上，軸向撬動齒輪，指針波動范圍即為間隙值。
調整規則：通過增減止推墊片厚度實現（如D16使用1.5±0.05mm墊片），每0.1mm墊片可調整間隙約0.07mm。
凸輪軸齒輪軸向間隙：
標準值：0.05-0.15mm（D13）、0.06-0.16mm（D16）。
失效模式：間隙＞0.25mm會導致凸輪軸竄動，引發氣門開啟時間偏差（可達±0.5°CA）。
（二）徑向間隙（齒輪軸頸與軸承配合）
曲軸齒輪軸頸徑向間隙：
標準值：0.03-0.08mm（D13）、0.04-0.09mm（D16）。
檢測工具：使用內徑百分表測量軸承孔直徑與軸頸直徑差值，超限（如D13＞0.12mm）需更換軸承。
凸輪軸齒輪軸頸徑向間隙：
標準值：0.02-0.06mm（D13）、0.03-0.07mm（D16）。
特殊場景：高原地區（海拔＞2000米）需控制間隙下限，避免因空氣稀薄導致潤滑不足。

三、關鍵影響因素與調整規則
（一）材料與熱處理工藝
齒輪材料：D13/D16正時齒輪采用20CrMnTi滲碳鋼，齒面硬度HRC58-62，芯部硬度HRC30-35。非原廠齒輪可能因材料強度不足（如硬度＜HRC55）導致間隙異常擴大。
熱處理差異：滲碳層深度需≥0.8mm，否則齒面耐磨性下降，嚙合間隙年增長率可能超過0.02mm。
（二）潤滑系統狀態
齒輪油規格：必須使用SAE80W-90GL-5齒輪油，粘度指數≥170，閃點＞200℃。劣質油會導致齒面磨損率增加3-5倍。
油道清潔度：齒輪室油道需每2000小時用專用清洗劑（如VolvoPenta11666041）沖洗，避免油泥堵塞影響散熱與潤滑。
（三）裝配工藝要求
齒輪安裝扭矩：
D13曲軸齒輪螺栓扭矩：145±5N・m（冷態）+90°角度緊固。
D16凸輪軸齒輪螺栓扭矩：70±5N・m，需使用防松膠（如Loctite243）。
標記對齊精度：
D13：曲軸齒輪"TDC"標記與惰輪"0"標記偏差≤2mm。
D16：凸輪軸齒輪"INJ"標記需與缸體指針重合，允許視覺誤差±0.5mm。

四、異常狀態診斷與處理
（一）嚙合間隙異常
間隙過大（＞0.4mm）：
可能原因：齒輪齒面磨損（齒厚減少＞0.5mm）、軸承松曠（徑向間隙＞0.12mm）。
處理方案：
檢查齒輪嚙合痕跡，若接觸面積＜60%，需成套更換齒輪組。
測量軸承游隙，超限則更換軸承（如D13使用SKF6308-2RS1）。
間隙過?。ǎ?.10mm）：
可能原因：齒輪安裝錯位（標記偏差＞3mm）、熱膨脹補償不足。
處理方案：
重新校準正時標記，必要時使用專用工具（如Volvo9993712）拆卸齒輪。
冷態間隙調整時預留0.03-0.05mm熱膨脹量（適用于高溫工況）。
（二）軸向間隙異常
間隙超限（如D16＞0.20mm）：
可能原因：止推墊片磨損（厚度減少＞0.1mm）、齒輪軸頸磨損（直徑減少＞0.05mm）。
處理方案：
更換止推墊片（如D16使用1.5±0.05mm原廠墊片）。
軸頸磨損時需鍍鉻修復或更換齒輪軸。
軸向竄動量異常：
檢測方法：百分表抵在齒輪端面上，軸向撬動齒輪，記錄最大竄動量。
維修標準：竄動量＞0.25mm時，需檢查軸承預緊力（如D13軸承預緊扭矩應為20±2N・m）。
（三）徑向間隙異常
間隙過大（如D13＞0.12mm）：
可能原因：軸承內圈磨損、軸頸橢圓度超標（＞0.02mm）。
處理方案：
更換軸承并檢查軸頸尺寸（如D13曲軸軸頸直徑應為62.00±0.03mm）。
軸頸橢圓度超限時需磨削修復（圓柱度≤0.01mm）。
間隙過小（如D16＜0.03mm）：
可能原因：軸承型號錯誤、軸頸表面粗糙度不足（Ra＞1.6μm）。
處理方案：
確認軸承型號（如D16凸輪軸軸承為INA51205）。
軸頸需研磨至Ra≤0.8μm，避免因摩擦過熱導致間隙進一步縮小。

五、維護周期與優化建議
常規檢測：
每500小時檢查正時標記對齊及齒輪間隙，重載工況縮短至300小時。
使用工業內窺鏡（如VolvoPenta3107M）檢查齒輪室內部，重點觀察齒根裂紋。
潤滑系統維護：
齒輪油更換周期：2000小時或1年，取先到者。
油質檢測：使用光譜分析儀（如PerkinElmerOptima7300）監測鐵含量，超過50ppm提示異常磨損。
特殊場景注意事項：
高原地區：海拔每升高1000米，冷態嚙合間隙需增加0.02mm以補償空氣稀薄導致的散熱效率下降。
低溫啟動：環境溫度＜-10℃時，需使用加熱型齒輪油（如MobilSHC630），避免因油粘度過高導致間隙瞬間消失。
六、型號差異與特殊參數
（一）D13B共軌機型
嚙合間隙補償：
冷態標準值：0.18-0.28mm（比機械泵機型增加0.03mm），以適應高壓共軌系統的高頻沖擊。
動態驗證：使用振動傳感器（如PCBPiezotronics333B30）監測齒輪嚙合頻率，異常振動（＞80dB）提示間隙異常。
（二）D16船用機型（如D16MH）
軸向間隙調整：
標準值：0.12-0.22mm（比車用機型增加0.02mm），以適應船舶搖擺工況下的軸向載荷變化。
檢測工具：使用液壓式軸向間隙測量?jī)x（如VolvoPenta11666054），精度可達±0.01mm。
（三）D16A/D16B車用機型
徑向間隙優化：
D16A（壓縮比18:1）：曲軸齒輪軸頸徑向間隙上限0.08mm，避免高壓縮比導致的軸承過載。
D16B（壓縮比17.5:1）：允許間隙至0.09mm，以提升低轉速扭矩響應。
通過系統化檢測與精準調整，可確保D13/D16發動機正時齒輪在全生命周期內保持最優性能。建議嚴格遵循《VolvoTruckD11/D13/D16發動機維修手冊》（可通過官方渠道獲?。?yōu)先使用原廠工具（如VDS診斷儀、正時校準套件）進行操作。對于復雜故障，推薦聯系沃爾沃授權服務網點進行深度檢修，避免因非專業調整導致高壓共軌系統損壞。
