Perkins珀金斯1600柴油發動機7083219 C91機油冷油器
詳細描述
項目 零配件號碼 新件號 描述
1 7083219 C91 1 7083219 C91 機油冷油器裝備

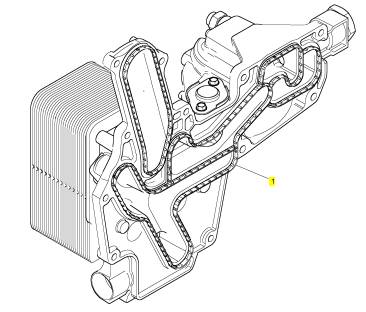

項目 零配件號碼 新件號 描述
1 1889121 C93 1 1889121 C93 密封墊片裝備
4 1882121 C1 8 1882121 C1 螺旋
5 1820921 C1 2 1820921 C1 圖釘
6 1817958 C1 4 1817958 C1 螺旋

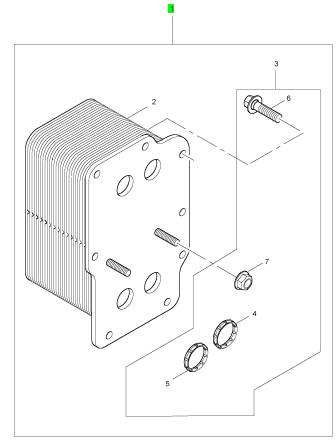

項目 零配件號碼 新件號 描述
1 1899337 C93 1 1899337 C93 機油冷油器裝備

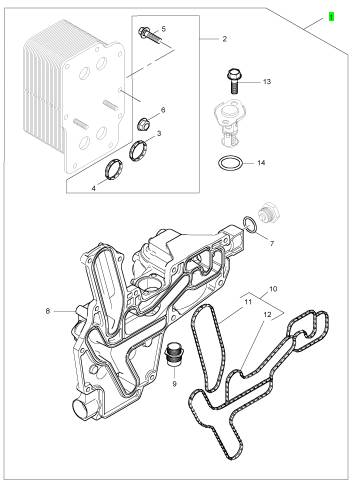

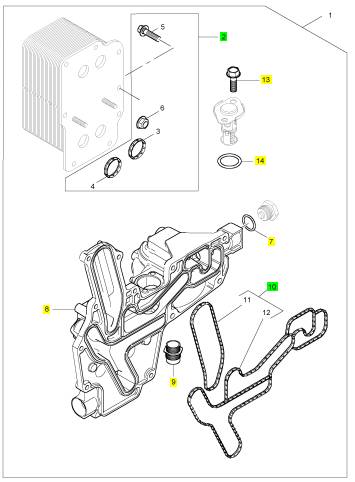

項目 零配件號碼 新件號 描述
2 1889120 C91 1 1889120 C91 固定之裝備
7 1885107 C1 1 1885107 C1 密封O型圈
8 1 蓋
9 1 承接器
10 1889121 C93 1 1889121 C93 密封墊片裝備
13 1882121 C1 2 1882121 C1 螺旋
14 1899095 C2 1 1899095 C2 密封O型圈

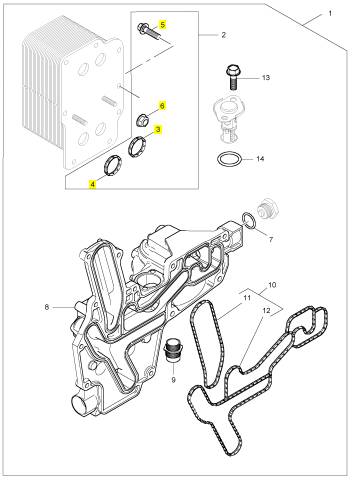

項目 零配件號碼 新件號 描述
3 1882956 C1 2 1882956 C1 密封 -油
4 1876994 C1 2 1876994 C1 密封 -油
5 1882121 C1 8 1882121 C1 螺旋
6 1838621 C1 2 1838621 C1 螺帽
項目 零配件號碼 新件號 描述
1 1889122 C91 1 1889122 C91 機油冷油器裝備
|
拆解和組裝部分 |
|
安裝步驟 |
|
i06062528 |
|
表 60 |
|
進進氣氣歧歧管管溫溫度度傳傳感感器器-拆拆卸卸和和安安 裝 |
|
所需工具 |
|
工具 |
|
零件號 |
|
零件描述 |
|
數量 |
|
A |
|
- |
|
Loctite 575 |
|
1 |
|
拆卸步驟 |
|
注意 |
|
保持所有零件清潔無雜質。 |
|
注意 |
|
保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
圖237 |
|
g03776761 |
|
典型示例 |
|
圖238 |
|
g03781621 |
|

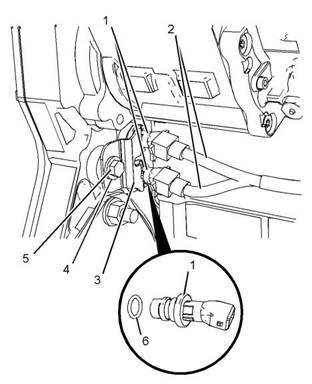

1.1.安裝之前先在新O形密封圈 (6)上涂抹工具 (A)。將新O形密封圈 (6)安裝到轉速/正時傳 感器 (1)上。 |
|
1.1.將線束組件 (2)從進氣歧管溫度傳感器 (1)上 斷開。 |
|
2.2.使用深套筒拆下進氣歧管溫度傳感器 (1)。 |
|
2.2.將轉速/正時傳感器 (1)安裝到前殼體上。 |
|
3.3.將O形密封圈 (3)從進氣歧管溫度傳感器 (1) 上拆下。 |
|
3.3.將螺栓 (5)安裝到墊圈 (4)上。將支架 (3)定 位到前殼體上。將螺栓 (5)安裝到支架 (3) 上。 |
|
安裝步驟 |
|
4.4.擰緊螺栓 (5)至扭矩為28N·m(248lbin)。 5.5.在轉速/正時傳感器 (1)上連接線束組件 (2)。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
131 |
|
拆解和組裝部分 |
|
圖240 |
|
g03781626 |
|
圖239 |
|
g03781621 |
|
1.1.將一個新O形密封圈 (3)安裝到進氣歧管溫度 傳感器 (1)上。 |
|
2.2.使用深套筒安裝進氣歧管溫度傳感器 (1) 。將 進氣歧管溫度傳感器擰緊至扭矩為20N·m (15lbft)。 |
|
3.3.將線束組件 (2)連接到進氣歧管溫度傳感器 (1)上。 |
|
i06062492 |
|
進進氣氣歧歧管管壓壓力力傳傳感感器器-拆拆卸卸和和安安 裝 |
|

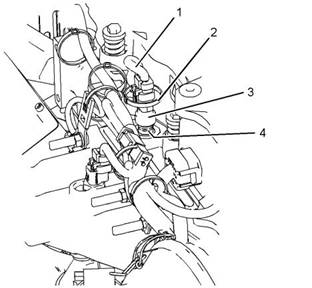

圖241 |
|
g03781629 |
|
1.1.從線束組件 (1)上切割電纜扎帶 (2)。 |
|
拆卸步驟 |
|
2.2.將線束組件 (1)從進氣歧管壓力傳感器 (3)上 斷開。 |
|
注意 |
|
保持所有零件清潔無雜質。 |
|
3.3.使用合適的工具將進氣歧管壓力傳感器 (3)從 缸蓋中的適配器 (5)上拆下。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
4.4.將O形密封圈 (4)（未顯示）從適配器 (5)上 拆下。 |
|
5.5.如有必要，將適配器 (5)從缸蓋上拆下。拆下 O形密封圈 (6)（未顯示）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
132 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
安裝步驟 |
|
|
|
3 |
|
|
|
.3.使用合適的工具將進氣歧管壓力傳感器 (1)安 裝到缸蓋中的適配器 (5) 上。將進氣歧管壓力 傳感器擰緊至扭矩為10N·m(89lbin)。 |
|
注意 |
|
保持所有零件清潔無雜質。 |
|
4.4.將線束組件 (1)連接到進氣歧管壓力傳感器 (1)上。將電纜扎帶 (2)安裝到線束組件上。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
注:確保電纜扎帶符合原始設備制造商(OEM)技術規 格。 |
|
i06062472 |
|
V形形皮皮帶帶-拆拆卸卸和和安安裝裝 (水泵驅動皮帶) |
|
拆卸步驟 |
|
開始: |
|
a. 拆卸充電交流發電機的 V 形皮帶 有關正確的步 驟，請參閱拆解和裝配V形皮帶-拆卸和安裝（充 電交流發電機傳動帶）。 |
|
1.1.如有必要，拆下發動機風扇護罩。有關正確 步驟，請參閱原始設備制造商（OEM）信息。 |
|
2.2.如果要重復使用皮帶，則標記皮帶的旋轉方 向。 |
|
圖242 |
|
g03781629 |
|
圖244 |
|
g03777627 |
|
圖243 |
|
g03781626 |
|
典型示例 |
|

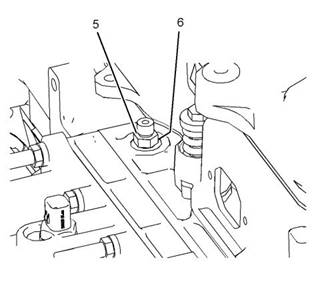

1.1.如有必要，將新的O形密封圈 (6)（未顯示） 安裝到適配器 (5) 上。將適配器安裝到缸蓋 上。將適配器擰緊至扭矩為40N·m (30lbft)。 |
|

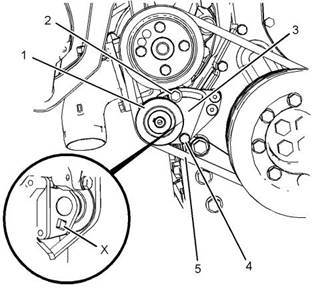

3.3.擰松螺栓 (2)和螺栓 (4)。 |
|
4.4.如有必要，將1/2"方頭驅動工具安裝到板 (3) 的孔 (X)，以便調整皮帶輪組件 (1) 。從發動 機前部，順時針方向轉動工具。 |
|
2.2.將新的O形密封圈安裝到適配器 (5)上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
133 |
|
拆解和組裝部分 |
|
5.5.拆下皮帶 (5)。 |
|
6.6.釋放1/2"方頭驅動工具上的壓力，然后將1/ 2"方頭驅動工具從孔 (X)上拆下。 |
|
拆卸步驟 |
|
1.1.如有必要，拆下發動機風扇護罩。有關正確 步驟，請參閱原始設備制造商（OEM）信息。 |
|
安裝步驟 |
|
注:如果要重復使用皮帶，則標記皮帶的旋轉方向。 |
|
圖245 |
|
g03777627 |
|
典型示例 |
|
圖246 |
|
g03778317 |
|
典型示例 |
|
1.1.確保皮帶輪清潔。確保皮帶輪無污垢和舊皮 帶上的沉積。 |
|
2.2.將1/2"方頭驅動工具安裝到板 (3)的孔 (X) 中。 |
|
3.3.安置皮帶 (5) 。確保皮帶在所有皮帶輪上居 中。應將舊皮帶按原旋向安裝。 |
|
注:皮帶上的楔必須位于所有皮帶輪的槽中。 |
|
4.4.從發動機前部，順時針轉動1/2"方頭驅動工 具，以便調整皮帶輪組件 (1)。 |
|
5.5.釋放1/2"方頭驅動工具上的壓力，直到皮帶 張緊。將1/2"方頭驅動工具從孔 (X)上拆 下。 |
|
6.6.皮帶正確張緊后，擰緊螺栓 (2)和 (4) 。將螺 栓擰緊至扭矩為28N·m(248lbin)。 |
|
7.7.如果發動機有護罩，安裝護罩。有關正確的 步驟，請參閱OEM信息。 |
|
圖247 |
|
g03778318 |
|
典型示例 |
|
i06062460 |
|

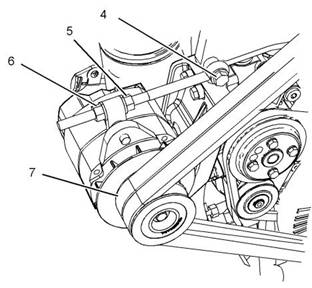

V形形皮皮帶帶-拆拆卸卸和和安安裝裝 (充電交流發電機傳動帶) |
|

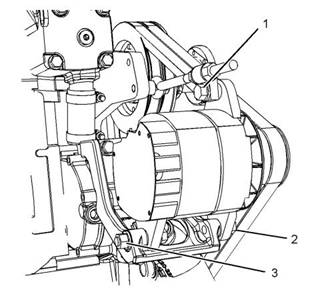

2.2.松開螺栓 (1)和螺栓 (2)。松開螺母 (3)。 3.3.松開螺栓 (4)。松開螺母 (5)和 (6)。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
。 |
|
3 |
|
|
|
.3.調整螺母 (5)和 (6)，以便增加或減少皮帶 (7) 的張力。有關正確的步驟，請參閱操作和保養 手冊皮帶-檢查/調整/更換。 |
|
134 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
4.4.拆下交流發電機皮帶 (7) |
|
安裝步驟 |
|
1.1.確保皮帶輪清潔。確保皮帶輪無污垢和舊皮 帶上的沉積。 |
|
4.4.向皮帶 (7)上施加正確的張力后，牢固擰緊螺 母 (5)和 (6)。 |
|
5.5.擰緊螺栓 (1)至扭矩為89N·m(65lbft)。 6.6.擰緊螺栓 (2)至扭矩為89N·m(65lbft)。 |
|
7.7.將螺栓和螺母 (3)擰緊至扭矩為89N·m (65lbft)。 |
|
8.8.擰緊螺栓 (4)至扭矩為100N·m(73lbft)。 |
|
9.9.如有必要，安裝發動機風扇護罩。有關正確 的步驟，請參閱OEM信息。 |
|
i06062453 |
|
風風扇扇-拆拆卸卸和和安安裝裝 |
|
拆卸步驟 |
|
1.1.如有必要，拆下發動機風扇護罩。有關正確 步驟，請參閱原始設備制造商（OEM）信息。 |
|
圖248 |
|
g03778317 |
|
典型示例 |
|
圖249 |
|
g03778318 |
|
典型示例 |
|
2.2.定位交流發電機皮帶 (7) 。應將舊皮帶安裝在 原來的旋向上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
135 |
|
拆解和組裝部分 |
|
b.將螺栓(3)從適配器(4)上拆下。拆下螺 栓時，支撐風扇適配器。 |
|
c.將風扇適配器(4)從皮帶輪(6)上拆下。 |
|
d.如有必要，將皮帶輪(6)從風扇驅動組件 上拆下。 |
|
e.拆下O形密封圈(5)（未顯示）。 |
|
安裝步驟 |
|
1.確保所有部件無磨損或損壞。如有必要，更 換所有磨損或損壞的部件。 |
|
圖250 |
|
g03780756 |
|
圖252 |
|
g03780757 |
|
2.如有必要，遵循步驟2.a.至步驟2.f.安裝適 配器 (4)。 |
|
a.如有必要，將皮帶輪(6)安裝到風扇驅動 組件上。確保螺栓孔對齊。 |
|
圖251 |
|
g03780757 |
|
b.安裝新O形密封圈(5)（未顯示）。 |
|

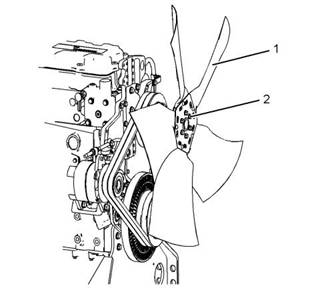

2.拆下螺栓 (2)和風扇組件 (1) 。拆下螺栓時， 支撐風扇組件。 |
|
c.將風扇適配器(4)安裝到皮帶輪(5)上， 并對齊螺栓孔。 |
|
注:拆卸風扇組件過程中，確保保護好散熱器。 |
|
d.將螺栓(3)安裝到適配器(4)上。安裝螺 栓時，支撐風扇適配器。 |
|
3.拆下風扇組件 (1) 。記錄風扇組件的方位，以 便于安裝。 |
|
e.擰緊螺栓(3)至扭矩為47N·m (416lbin)。 |
|
4.如有必要，遵循步驟4.a.至步驟4.e.拆下適 配器 (4)。 |
|
f.安裝V形皮帶(7)。有關正確的步驟，請 參閱拆解和裝配V形皮帶-拆卸和安裝 （充電交流發電機傳動帶）。 |
|
a.卸下V形皮帶(7)。有關正確的步驟，請 參閱拆解和裝配V形皮帶-拆卸和安裝 （充電交流發電機傳動帶）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
136 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
圖253 |
|
g03780756 |
|
圖254 |
|
g03780784 |
|
3.3.安裝風扇組件 (1) 。確保定向風扇組件。 |
|
2.2.在風扇驅動 (2)和支架 (3)上做臨時標記，以 便于安裝。 |
|
4.4.將螺栓 (2)安裝到風扇組件 (2) 上。安裝螺栓 時，支撐風扇組件。 |
|
3.3.將螺栓 (1)從風扇驅動 (2)上卸下。拆卸螺栓 時，支撐風扇驅動。 |
|
注:安裝風扇組件過程中，確保保護好散熱器。 |
|
4.4.將風扇驅動 (2)從支架 (3)上拆下。 |
|
5.5.擰緊螺栓 (2)至扭矩為55N·m(41lbft)。 |
|
6.6.如有必要，安裝發動機風扇護罩。有關正確 的步驟，請參閱OEM信息。 |
|
i06062488 |
|
風風扇扇驅驅動動-拆拆卸卸 |
|
拆卸步驟 |
|
1.1.拆下風扇。請參閱拆解和組裝風扇-拆卸和 安裝，以了解正確的步驟。 |
|
圖255 |
|
g03780787 |
|
5.5.必要時，遵循步驟5.a.至步驟5.d.拆下密封 墊 (3)。 |
|
a.如有必要，拆下原始設備制造商(OEM)散 熱器支架。有關正確的步驟，請參閱OEM 信息。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
