注意

9.9.確保連桿組件安裝后有能感覺到的側隙。使

用工具 (A)旋轉曲軸以確保曲軸轉動自如。

連桿和連桿蓋之間的接頭由裂解材料制成。 必須小心

處理連桿組件，避免損壞配合面。 如果連桿組件的配

合面發生損壞的話，則必須更換連桿組件。 新連桿組

件中連桿蓋用螺栓固定在連桿上。

結束:

a. 安裝發動機機油泵。 有關的正確步驟，請參閱拆解

和組裝發動機機油泵-安裝。

從連桿上分離連桿蓋時只能使用一個軟面錘，輕敲連

桿蓋。

如果不使用軟面錘的話，可能會導致連桿組件的裂解

表面損壞。

i06062438

曲曲軸軸主主軸軸承承-拆拆卸卸

(曲軸到位)

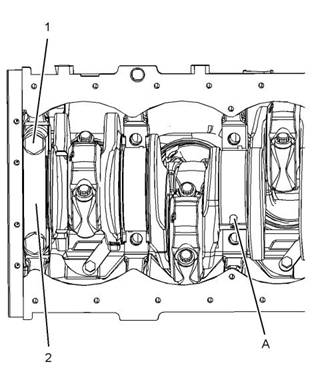

1.1.使用工具 (A)轉動曲軸，直到可以接近連桿軸

承蓋。

拆卸步驟

表  53

所需工具

工具

零件號

零件描述

數量

A

27610319

軸承工具

1

開始:

a. 拆下發動機機油泵。 有關正確的步驟，請參閱拆解

和組裝發動機機油泵-拆卸。

注意

本步驟必須只能用于曲軸在位時主軸承軸瓦的拆卸和

安裝。 必須在完成每對主軸承軸瓦的拆卸和安裝步驟

后，才可拆卸下一對主軸承軸瓦。

圖204

g01139029

注:當間隙檢查完成后，安裝連桿軸承，并保持干

燥。為了便于最終組裝，在連桿軸承上涂抹清潔的發

動機機油。

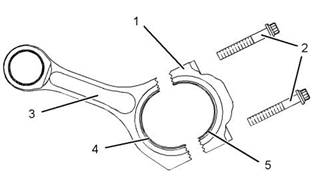

2.2.從連桿端部拆下防護蓋并安裝連桿軸承 (4)的

上半部分。確保軸承凸舌與連桿  (3)中的槽相

嚙合。

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

3.3.在曲軸上拉放活塞和連桿組件。

4.4.在連桿蓋 (1)中安裝連桿軸承 (5)的下半部

分。確保軸承鎖片與連桿蓋  (1)中的槽相互嚙

合。

注:不要將連桿蓋的斷裂面放在任何器具的表面上。

連桿蓋必須平放在側面，以防連桿蓋斷裂面損壞。

注:確保連桿蓋上的編號與連桿上的編號相互匹配。

確保這兩個編號都位于同側。

5.5.安裝連桿蓋 (1)和連桿蓋螺栓 (2)。

6.6.檢查軸承間隙。有關正確步驟，請參閱拆解

和組裝軸承間隙-檢查。

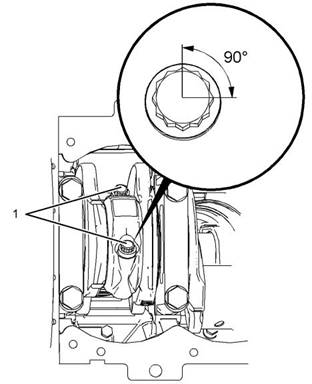

7.7.擰緊連桿蓋螺栓 (2)至扭矩為50N·m

(37lbft)。

8.8.順時針再轉動螺栓90±5度。用工具     (B)達

到正確的最終扭矩。

This document has been printed from SPI2. NOT FOR RESALE

114

UCNR4511

拆解和組裝部分

注意

如果曲軸按錯誤的方向旋轉，曲軸主軸承的鎖鍵會在

曲軸和缸體之間移動，這可能導致曲軸和缸體同時或

其中之一損壞。

3.3.在曲軸軸頸中安裝工具 (A)。

4.4.轉動曲軸，以便拆下曲軸主軸承的上半部分。

注:主軸承上軸瓦有一個凹槽和兩個油孔。

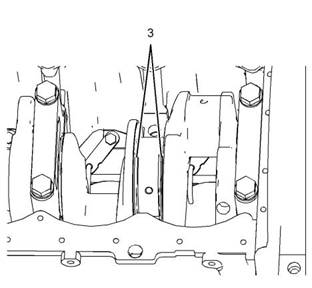

5.5.從缸體的6號主軸承上卸下止推墊圈   (3)。

i06062502

曲曲軸軸主主軸軸承承-安安裝裝

(曲軸到位)

安裝步驟

表  54

所需工具

工具

零件號

27610319

21825617

-

零件描述

數量

A

軸承工具

千分表

1

1

1

圖205

g03769476

B

磁性座和支架

注意

本步驟必須只能用于曲軸在位時主軸承軸瓦的拆卸和

安裝。 必須在完成每對主軸承軸瓦的拆卸和安裝步驟

后，才可拆卸下一對主軸承軸瓦。

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

注:組裝之前，在曲軸主軸承上涂上清潔的發動機機

油。確保曲軸主軸承背面的鎖鍵適合曲軸主軸承蓋和

缸體的凹槽。

圖206

g03769536

1.1.拆下螺栓 (1)和曲軸主軸承蓋 (2)。

2.2.從曲軸主軸承蓋 (2)上拆下曲軸主軸承的下半

部分。

注:主軸承下軸瓦是一個沒有油孔的普通軸瓦。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

115

拆解和組裝部分

圖208

g03769536

5.將止推墊圈  (3)安裝到缸體的6號主軸承中。

6.重復步驟1至4，以安裝其余的主軸承軸瓦、

主軸承蓋和螺栓。

圖207

g03769476

1.使用工具  (A)，在缸體中安裝曲軸主軸承的上

半部分。不要用機油涂抹曲軸主軸承背面。

注:主軸承上軸瓦有一個凹槽和兩個油孔。

2.在曲軸主軸承蓋  (2)中安裝曲軸主軸承的下半

部分。不要用機油涂抹曲軸主軸承背面。

注:主軸承下軸瓦是一個沒有油孔的普通軸瓦。

注意

安裝曲軸主軸承蓋時零件號應朝向發動機前部。 可以

通過軸承蓋底面上壓印的編號 1 到 7  來識別曲軸主軸

承蓋。 止推板用在 6  號主軸承上。

3.使用清潔的發動機機油或Molylube潤滑螺栓

(1)的螺紋和墊圈表面。

4.將曲軸主軸承蓋  (2)在缸體上放置到位，并安

裝螺栓 (1) 。均勻地?cái)Q緊螺栓，以便把軸承蓋

拉到位。確保軸承蓋正確座入。

注:不要將主軸承蓋輕敲到位，否則可能擠出軸瓦。

圖209

g03769517

7.遵循步驟7.a.至7.c.，以擰緊曲軸主軸承蓋

的螺栓 (1)。

This document has been printed from SPI2. NOT FOR RESALE

116

UCNR4511

拆解和組裝部分

開始:

a.將每個螺栓(2)擰緊至扭矩為95N·m

(70lbft)。

a. 拆卸前殼體。 有關正確的步驟，請參閱拆解和組裝

殼體（前）-拆卸。

b.在每個螺栓(2)上做一個分度標記。將每

個螺栓都再擰緊90±5度(1/4圈)。

b. 拆下飛輪殼體。 有關正確步驟，請參閱拆解和組裝

飛輪殼-拆卸和安裝。

c. 拆下發動機機油泵。 有關正確的步驟，請參閱拆解

和組裝發動機機油泵-拆卸。

c.轉動曲軸，確保沒有卡滯。

d. 拆下活塞冷卻噴嘴。 有關正確的步驟，請參閱拆解

和裝配活塞冷卻噴嘴-拆卸。

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

圖210

g03769518

典型示例

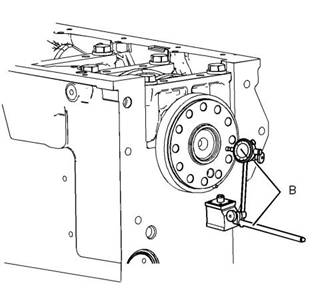

8.8.檢查曲軸的軸向間隙。向發動機前部推動曲

軸。將工具  (B)安裝到缸體及曲軸背面。向

發動機后部推動曲軸。使用工具  (B)測量曲軸

的軸向間隙。允許的曲軸端隙為

0.21±0.60mm(0.0083±0.024in)。

結束:

a. 安裝發動機機油泵。 有關的正確步驟，請參閱拆解

和組裝發動機機油泵-安裝。

i06062506

圖211

g03758636

曲曲軸軸-拆拆卸卸

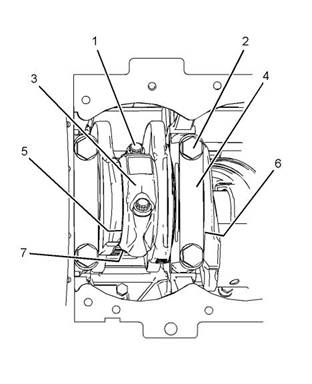

1.1.檢查連桿和連桿蓋 (3)的識別標記和位置。將

螺栓 (1)從連桿蓋 (3)上拆下。拆下連桿蓋和

連桿軸承 (5)（未顯示）。將連桿  (7)（未顯

示）向下定位在缸徑中。對其余連桿蓋重復步

驟1。

拆卸步驟

表  55

所需工具

注:拆拆卸卸其其余余連連桿桿蓋蓋時時，，確確保保曲曲軸軸軸承承表表面面不不受受損損

壞壞。。

工具

零件號

零件描述

數量

A

T401076

支架組件

2

2.2.檢查缸體和主軸承蓋 (4)的識別標記和位置。

將螺栓 (2)從主軸承蓋 (4)上拆下。拆下主軸

承蓋和下部主軸承 (6)（未顯示）。對其余主

軸承蓋重復步驟1。

This document has been printed from SPI2. NOT FOR RESALE

  注:主軸承下軸瓦是一個沒有油孔的普通軸瓦。

(表  56, 續)

UCNR4511

117

拆解和組裝部分

A

T401076

21825617

-

支架組件

千分表

2

1

1

B

磁性座和支架

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

注意

確保曲軸主軸承鎖片與缸體和曲軸主軸承蓋中的槽相

互嚙合。

1.1.清潔曲軸，檢查曲軸有無磨損或損壞。更多

資料，請參閱技術規格曲軸。如有必要，更換

曲軸或修復曲軸。

2.2.如有必要，安裝曲軸齒輪。有關正確的步

驟，請參閱拆解和組裝曲軸齒輪-拆卸和安

裝。

3.3.確保缸體中的軸瓦母孔清潔。確保缸體中主

軸承螺栓的螺紋清潔且無損壞。

4.4.清潔主軸承軸瓦。檢查主軸承軸瓦和止推墊

圈有無磨損或損壞。如有必要，更換主軸承軸

瓦。

圖212

g03758637

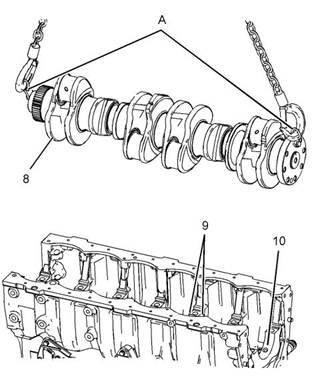

3.3.將工具 (A)和適當?shù)钠鸬踉O(shè)備連接到曲軸  (7)

上。曲軸的重量約為79kg(175lb)。

注:如果更換了主軸承軸瓦，檢查之前是否安裝了加

大尺寸的主軸承軸瓦。

4.4.將曲軸 (8)從缸體上拆下。

5.5.對于7號主軸承，從缸體上拆下兩個止推墊圈

(9)。

6.6.將主軸承上軸瓦 (10)從缸體上拆下。

注:主軸承上軸瓦有一個凹槽和兩個油孔。

7.7.如有必要，拆卸曲軸齒輪。有關正確的步

驟，請參閱拆解和組裝曲軸齒輪-拆卸和安

裝。

i06062501

曲曲軸軸-安安裝裝

安裝步驟

表  56

所需工具

工具

零件號

零件描述

數量

(續)

This document has been printed from SPI2. NOT FOR RESALE

118

UCNR4511

拆解和組裝部分

圖213

g03758637

圖214

g03758636

5.將主軸承上軸瓦  (9)安裝到缸體上。確保主軸

承后上軸瓦的定位凸舌座入缸體的槽中。

10.將主軸承軸瓦  (6)安裝到主軸承蓋 (4)中。

確保主軸承下軸瓦的定位凸舌正確座入軸承蓋

的槽中。

注:主軸承上軸瓦有一個凹槽和兩個油孔。

注:主軸承下軸瓦是一個沒有油孔的普通軸瓦。

6.使用清潔的發動機機油潤滑主軸承上軸瓦   (9)

。

11.使用清潔的發動機機油潤滑主軸承軸瓦   (6)

和曲軸的軸頸。將主軸承蓋  (4)安裝到缸體。

7.將工具  (A)和適當?shù)钠鸬踉O(shè)備連接到曲軸  (7)

上。曲軸的重量約為79kg(175lb)。

注:確保主軸承蓋的位置和方向正確。主軸承上下軸

瓦的定位凸舌應在發動機的同一側。

8.使用適當?shù)钠鸬踉O(shè)備將曲軸  (7)安裝到缸體

上。安裝曲軸過程中，確保不要損壞曲軸軸

承表面。

12.使用清潔的發動機機油潤滑螺栓  (2)的螺

紋。使用清潔的發動機機油潤滑螺栓  (2)的端

部底面。

9.在止推墊圈  (8)上涂抹清潔的發動機機油。將

止推墊圈安裝到7號主軸承上。

13.將螺栓  (2)安裝到主軸承蓋 (4) 中。均勻地

擰緊螺栓，以便把軸承蓋拉到位。確保軸承蓋

正確座入。重復步驟10至13，安裝其余主軸

承軸瓦、主軸承蓋和螺栓。

注:不要將主軸承蓋輕敲到位，否則可能擠出軸瓦。

14.使用清潔的發動機機油潤滑連桿軸承。確保

連桿軸承的定位凸舌正確座入連桿 (7)（未顯

示）和連桿蓋 (3)中。

15.將連桿  (7)（未顯示）定位到曲軸上。

This document has been printed from SPI2. NOT FOR RESALE

  16.使用清潔的發動機機油潤滑連桿軸承       (5)

UCNR4511

119

拆解和組裝部分

（未顯示）。將連桿蓋  (3)安裝到連桿  (7)

（未顯示）上。確保正確定位識別標記。

17.將螺栓  (1)安裝到連桿蓋 (3)上，均勻擰緊螺

栓，將連桿蓋拉到位。重復步驟14至17，安

裝其余連桿軸承、連桿蓋和螺栓。

18.轉動曲軸，確保沒有卡滯。

圖215

g03765878

This document has been printed from SPI2. NOT FOR RESALE

120

UCNR4511

拆解和組裝部分

圖216

g03761077

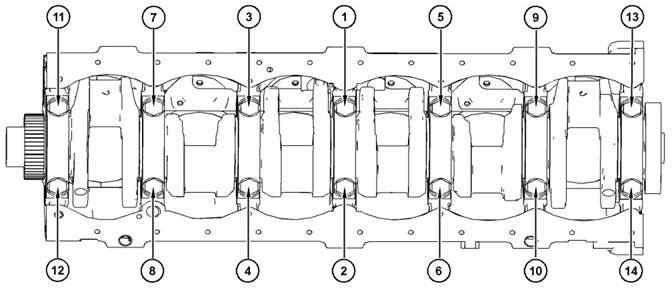

主軸承蓋螺栓的擰緊順序

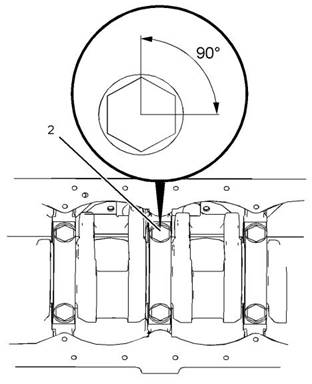

19.遵循步驟19.a.至19.c.，以擰緊曲軸主軸

承蓋的螺栓 (2)。

a.按照圖216所示的數字順序，將每個螺栓

(2)擰緊至扭矩為95N·m(70lbft)。

b.在每個螺栓(2)上做一個分度標記。按照

圖216所示的數字順序，將每個螺栓額外

擰緊90±5度（1/4圈）。

c.轉動曲軸，確保沒有卡滯。

圖217

g03761076

20.遵循步驟到步驟，擰緊連桿蓋的螺栓  (1)。

a.將每個螺栓(1)擰緊至扭矩為50N·m

(36.87800lbft)。

b.在每個螺栓上做一個指示標記。將每個螺

栓都再擰緊90±5度(1/4圈)。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

121

拆解和組裝部分

(表  57, 續)

c.確保連桿組件安裝后有能感覺到的側隙。

轉動曲軸，確保沒有卡滯。

-

-

-

-

軸承拉拔器

螺釘

1

1

1

2

A

十字擋塊

拉拔器腿

開始:

a. 拆下曲軸。 有關正確步驟，請參閱拆解和裝配曲軸

-拆卸。

圖218

g03767476

典型示例

2121..檢查曲軸的軸向間隙。向發動機前部推動曲

軸。將工具  (B)安裝到缸體及曲軸背面。向

發動機后部推動曲軸。使用工具  (B)測量曲軸

的軸向間隙。允許的曲軸端隙為

0.21±0.60mm(0.0083±0.024in)。

圖219

g03781900

結束:

1.1.在曲軸齒輪 (2)上做臨時標記，以便于安裝。

a. 安裝活塞冷卻噴嘴。 有關正確的步驟，請參閱拆解

和裝配活塞冷卻噴嘴-拆卸。

2.2.使用工具 (A)將曲軸齒輪 (2)從曲軸  (1)上拆

下。

b. 安裝發動機機油泵。 有關的正確步驟，請參閱拆解

和組裝發動機機油泵-安裝。

3.3.如有必要，將鍵 (3)從曲軸 (1)上卸下。

c. 安裝飛輪殼體。 有關正確步驟，請參閱拆解和組裝

飛輪殼-拆卸和安裝。

安裝步驟

表  58

d. 安裝前殼體。 有關正確的步驟，請參閱拆解和組裝

殼體（前）-安裝。

所需工具

工具

零件號

零件描述

數量

i06062455

B

-

熱板

1

曲曲軸軸齒齒輪輪-拆拆卸卸和和安安裝裝

1.1.確保所有部件清潔、無磨損或損壞。如有必

要，更換所有磨損或損壞的部件。

拆卸步驟

表  57

所需工具

工具

零件號

零件描述

數量

(續)
