Perkins珀金斯1506A柴油發動機T400786搖臂總成
詳細描述

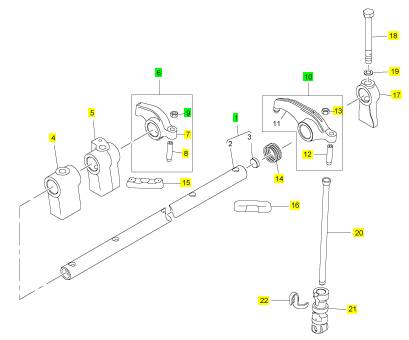

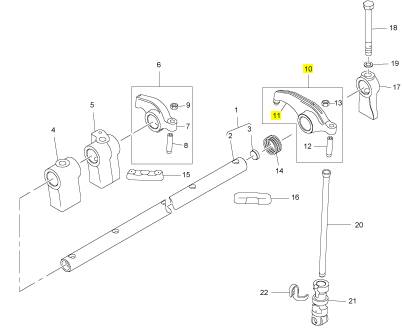

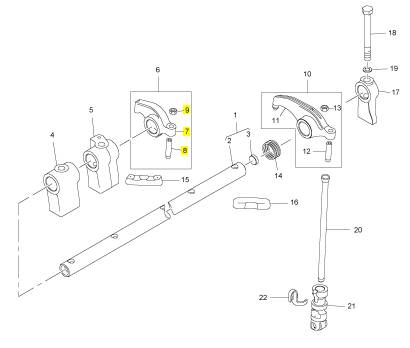

項目 零配件號碼 新件號 描述
1 T400788 1 T400788 搖桿軸
4 T400783 1 T400783 托架
5 T400790 1 T400790 托架
6 T400784 1 T400784 搖臂組合
7 CH12513 1 CH12513 螺旋
8 CH11865 1 CH11865 螺帽
9 T400786 1 T400786 搖臂組合
10 T400786 6 T400786 搖臂組合 排氣
12 CH11771 6 CH11771 搖桿軸彈簧
13 T400780 6 T400780 結軸塊
14 CH11771 6 CH11771 搖桿軸彈簧
14 T400779 6 T400779 結軸塊
15 T400780 6 T400780 結軸塊
15 T400782 2 T400782 托架
16 CH11777 7 CH11777 螺拴
16 T400779 6 T400779 結軸塊
17 CH10099 7 CH10099 墊圈
17 T400782 2 T400782 托架
18 CH11777 7 CH11777 螺拴
18 T400791 12 T400791 PUSHROD
19 CH10099 7 CH10099 墊圈
19 T400792 12 T400792 挺桿
20 T400791 12 T400791 PUSHROD
20 T400797 12 T400797 彈簧導入
21 T400792 12 T400792 挺桿
22 T400797 12 T400797 彈簧導入
項目 零配件號碼 新件號 描述
7 1 搖臂
8 CH12513 1 CH12513 螺旋
9 CH11865 1 CH11865 螺帽
項目 零配件號碼 新件號 描述
10 CH12513 1 CH12513 螺旋
11 CH11865 1 CH11865 螺帽
|
拆解和組裝部分 |
|
i06062500 |
|
殼殼體體（（前前））-拆拆卸卸 |
|
拆卸步驟 |
|
開始: |
|
a. 拆下單體噴油器液壓泵。 有關正確的步驟，請參閱 拆解和裝配單體噴油器液壓泵-拆卸。 |
|
b. 拆下凸輪軸。 有關正確步驟，請參閱拆解和裝配凸 輪軸-拆卸。 |
|
c. 拆下轉速/正時傳感器。 有關正確的步驟，請參閱 拆解和裝配轉速/正時傳感器-拆卸和安裝。 |
|
d. 拆下 V 形皮帶調節器和支架。 有關正確的步驟， 請參閱拆解和組裝V形皮帶-拆卸和安裝。 |
|
e. 拆下曲軸前密封。 有關正確的步驟，請參閱拆解和 裝配曲軸前油封-安裝。 |
|
f. 拆下發動機油底殼。 有關正確步驟，請參閱拆解和 裝配發動機油底殼-拆卸和安裝。 |
|
注意 |
|
在檢驗、保養、測試、調整及維修產品時，務必留 心，確保液體盛裝在容器中。 在打開任何腔室或拆解 任何儲有液體的部件之前，要準備好用合適的容器收 集液體。 |
|
圖128 |
|
g03781615 |
|
按照本地法規和指令處置所有液體。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
圖129 |
|
g03781617 |
|

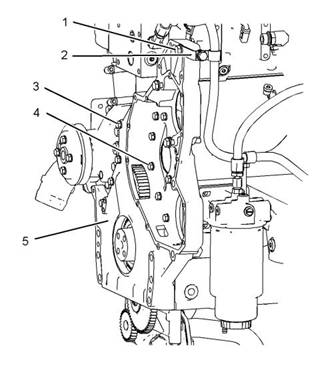

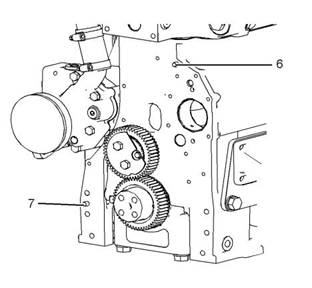

1.1.將螺栓 (1)從支架 (2)上拆下。遠離蓋 (5)定 位支架。 |
|
2.2.將螺栓 (3)和 (4)從前蓋 (5)上拆下。確定不 同長度螺栓的位置。拆卸螺栓時，支撐前蓋。 |
|
3.3.從缸體上卸下前殼體 (5)。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
71 |
|
拆解和組裝部分 |
|
4.4.檢查定位銷 (6)和定位銷 (7)有無損壞。如有 必要，從缸體上拆下定位銷。 |
|
i06062495 |
|
殼殼體體（（前前））-安安裝裝 |
|
安裝步驟 表 32 |
|
所需工具 |
|
工具 |
|
零件號 |
|
零件描述 |
|
數量 |
|
導向螺柱 (1/2 - 13 UNC x 6 in) |
|
A |
|
- |
|
2 |
|
Loctite 598 黑色高性能 RTV 硅密封膠標記 |
|
B |
|
- |
|
1 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
1.1.確保所有部件無磨損或損壞。如有必要，更 換所有磨損或損壞的部件。 |
|
圖131 |
|
g03781615 |
|
圖130 |
|
g03781618 |
|
圖132 |
|
g03781619 |
|

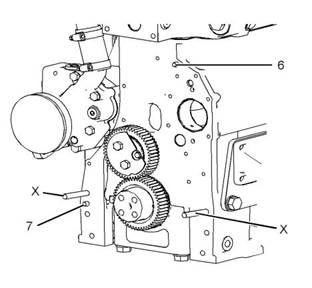

2.2.如有必要，將定位銷 (6)和 (7)安裝到缸體 上。 |
|
3.3.將工具 (A)安裝到缸體的位置 (X)。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
72 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
i06062497 |
|
曲曲軸軸箱箱呼呼吸吸器器-拆拆卸卸和和安安裝裝 |
|
拆卸步驟 |
|
注意 |
|
在檢驗、保養、測試、調整及維修產品時，務必留 心，確保液體盛裝在容器中。 在打開任何腔室或拆解 任何儲有液體的部件之前，要準備好用合適的容器收 集液體。 |
|
按照本地法規和指令處置所有液體。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
圖133 |
|
g03781620 |
|

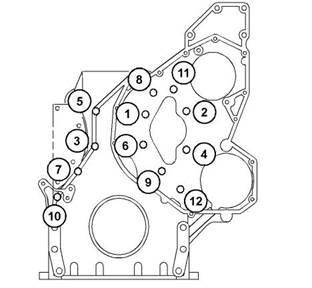

前殼體擰緊順序 |
|
4.4.清潔缸體和前殼體 (5)的密封墊表面。 |
|

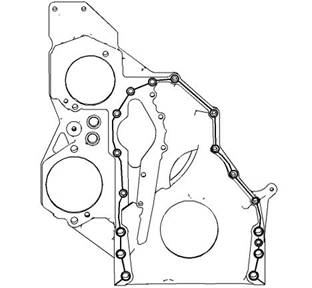

5.5.將工具 (B)涂覆到前殼體 (5)上，如圖132所 示。 |
|
6.6.將前殼體 (5)定位到工具 (A)上方，然后將前 殼體安裝到缸體上。安裝前殼體時，確保工具 (B)沒有損壞。 |
|
7.7.將螺栓 (3)和 (4)安裝到前蓋 (5) 上。確定不 同長度螺栓的位置。安裝螺栓時，支撐前蓋。 |
|
8.8.按照圖133所示的擰緊順序?qū)⑶皻んw (5)的螺 栓 (3)和 (4)擰緊至扭矩為28N·m (248lbin)。 |
|
9.9.將支架 (2)定位到蓋 (5)上。將螺栓 (1)安裝 到支架上。將螺栓擰緊至扭矩55N·m (41lbft)。 |
|
結束: |
|
a. 安裝單體噴油器液壓泵。 有關正確的步驟，請參閱 拆解和裝配單體噴油器液壓泵-安裝。 |
|
b. 安裝凸輪軸。 有關正確步驟，請參閱拆解和裝配凸 輪軸-安裝。 |
|
圖134 |
|
g03758497 |
|
c. 安裝轉速/正時傳感器。 有關正確的步驟，請參閱 拆解和裝配轉速/正時傳感器-拆卸和安裝。 |
|

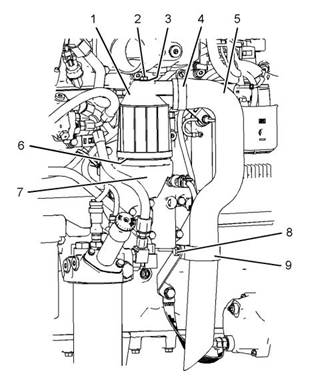

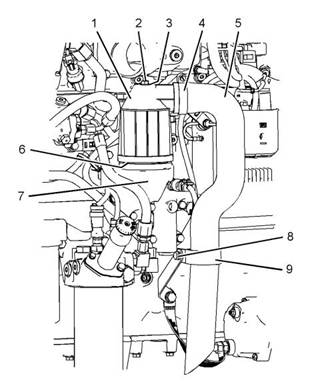

1.1.松開軟管卡箍 (4)，然后將軟管組件 (5)從曲 軸呼吸器 (1)上斷開。 |
|
d. 安裝曲軸前油封。 有關正確的步驟，請參閱拆解和 裝配曲軸前油封-安裝。 |
|
2.2.將螺栓 (1)從曲軸呼吸器 (1)上拆下。將呼吸 器從缸體蓋 (7)上拆下。 |
|
e. 安裝發動機油底殼。 有關正確步驟，請參閱拆解和 裝配發動機油底殼-拆卸和安裝。 |
|
f. 安裝 V 形皮帶調節器和支架。 有關正確的步驟，請 參閱拆解和組裝V形皮帶-拆卸和安裝。 |
|
3.3.拆下O形密封圈 (6)（未顯示）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
上拆
|
|
6 |
|
.6.將曲軸箱呼吸器 (1)安裝到缸體蓋 (7) 上。將 新的密封墊圈 (3)（未顯示）安裝到螺栓 (2) 上。將螺栓松弛地安裝到曲軸箱呼吸器上。 |
|
UCNR4511 |
|
73 |
|
拆解和組裝部分 |
|
4.4.將密封墊圈 (3)（未顯示）從螺栓 (1) 下。 |
|
5.5.如有必要，將螺母和螺栓 (8)從夾子 (9)上拆 下。將軟管組件 (5)從支架上拆下。 |
|
7.7.將軟管組件 (5)連接到曲軸箱呼吸器 (1)上。 |
|
安裝步驟 |
|
8.8.將螺栓 (2)擰緊至扭矩為15N·m(133lbin) 。 |
|
注意 保持所有零件清潔無雜質。 |
|
9.9.將軟管卡箍 (4)擰緊至扭矩為7N·m (62lbin)。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
1010..擰緊螺母和螺栓 (8)至扭矩為28N·m (248lbin)。擰緊螺母和螺栓時，確保夾子 (9)不受應力。 |
|
1.1.確保曲軸箱呼吸器的所有部件沒有磨損或損 壞。 |
|
i06062508 |
|
缸缸體體罩罩蓋蓋-拆拆卸卸與與安安裝裝 |
|
拆卸步驟 |
|
開始: |
|
a. 拆下電子控制模塊。 有關正確步驟，請參閱拆解和 組裝電子控制模塊-拆卸和安裝。 |
|
注意 |
|
在檢驗、保養、測試、調整及維修產品時，務必留 心，確保液體盛裝在容器中。 在打開任何腔室或拆解 任何儲有液體的部件之前，要準備好用合適的容器收 集液體。 |
|
按照本地法規和指令處置所有液體。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
圖135 |
|
g03758497 |
|
2.2.檢查并清潔曲軸箱呼吸器 (1) 。有關正確的步 驟，請參閱操作和保養手冊發動機曲軸箱呼吸 器-清潔。 |
|
3.3.如有必要，將軟管組件 (5)和夾子 (9)定位到 支架上。確保軟管組件和夾子正確定位到支架 上。 |
|
4.4.將螺母和螺栓 (8)安裝到夾子 (9) 上。手動擰 緊螺母和螺栓。 |
|
5.5.將新O形密封圈 (6)（未顯示）安裝到曲軸箱 呼吸器 (1)上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
74 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
圖136 |
|
g03770738 |
|

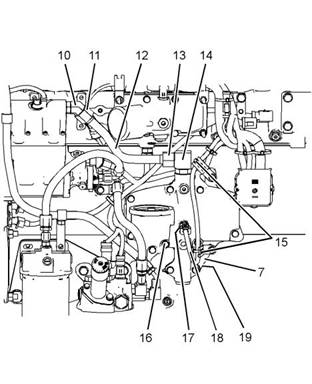

圖137 |
|
g03770536 |
|
1.松開軟管卡箍 (4)，然后將軟管組件 (5)從曲 軸呼吸器 (1)上斷開。 |
|
6.將管螺母 (11)從管組件 (12)的接頭 (10)上松 開。 |
|
2.將螺栓 (1)從曲軸呼吸器 (1)上拆下。將呼吸 器從缸體蓋 (7)上拆下。 |
|
7.將管螺母 (13)從管組件 (12)的彎頭連接 (14) 上斷開。 |
|
8.從夾子上切斷電纜扎帶 (15)。 |
|
3.拆下O形密封圈 (6)（未顯示）。 |
|
9.將線束組件 (18)從發動機機油壓力傳感器 (17)（未顯示）上斷開。遠離缸體蓋 (7)定位 線束組件。 |
|
4.將密封墊圈 (3)（未顯示）從螺栓 (1)上拆 下。 |
|
5.將螺母和螺栓 (8)從夾子 (9)上拆下。將軟管 組件 (5)從支架上拆下。 |
|
10.將螺栓 (16)從缸體蓋 (7)上拆下。拆卸螺栓 時，支撐缸體蓋。 |
|
11.將缸體蓋 (7)從缸體上拆下。 12.拆下密封墊 (19)（未顯示）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
75 |
|
拆解和組裝部分 |
|
圖138 |
|
g03772745 |
|
圖139 |
|
g03772745 |
|
13.如有必要，遵循步驟2.a.至2.d.拆解缸體 蓋 (7)。 |
|
2.如有必要，遵循步驟2.a.至2.f.裝配缸體蓋 (7)。 |
|
a.在彎頭連接(14)和缸體蓋(7)上做臨時 標記，以便于安裝。 |
|
a.將新的O形密封圈(24)安裝到接頭(23) 上。 |
|
b.松開彎頭連接(14)上的鎖緊螺母(20)。 將彎頭連接從缸體蓋(7)上拆下。 |
|
b.將接頭(23)安裝到缸體蓋(7)上。擰緊 接頭至扭矩為30N·m(266lbin)。 |
|
c.將O形密封圈(21)從彎頭連接(14)上拆 下。 |
|
c.將新的O形密封圈(22)安裝到接頭(23) 上。將發動機機油壓力傳感器(17)安裝 到接頭上。擰緊發動機機油壓力傳感器至 扭矩為10N·m(89lbin)。 |
|
d.將發動機機油壓力傳感器(17)從接頭 (23)上拆下。拆下O型密封圈(22)。 |
|
d.將新的O形密封圈(21)安裝到彎頭連接 (14)上。 |
|
e.將接頭(23)從缸體蓋(7)上拆下。 f.將O形密封圈(24)從接頭(24)上拆下。 安裝步驟 |
|
e.將彎頭連接(14)安裝到缸體蓋(7)上， 并與臨時標記對齊。手動擰緊鎖緊螺母 (20)。 |
|
注意 保持所有零件清潔無雜質。 |
|
f.將彎頭連接(14)上的鎖緊螺母(20)擰緊 至扭矩為65N·m(48lbft)。擰緊鎖緊 螺母時，確保彎頭連接不移動 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
1.確保缸體蓋和呼吸器的所有部件沒有磨損或損 壞。更換所有磨損或損壞的部件。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
