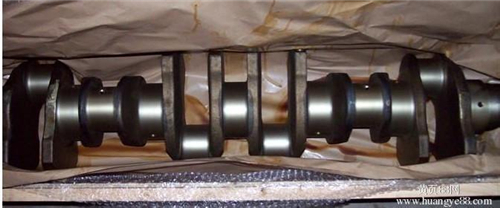

Perkins珀金斯1506A柴油發動機T400517曲軸
詳細描述

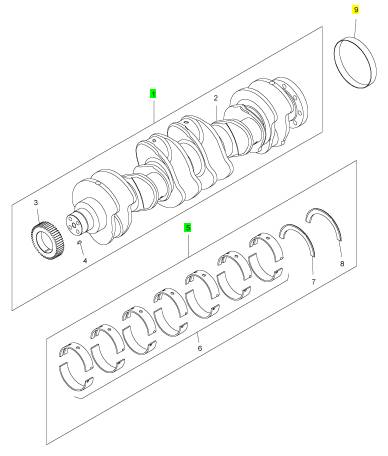

項目 零配件號碼 新件號 描述
1 T400517 1 T400517 曲軸組合
5 T400519 1 T400519 曲軸軸承裝備
9 CH12496 1 CH12496 套筒
項目 零配件號碼 新件號 描述

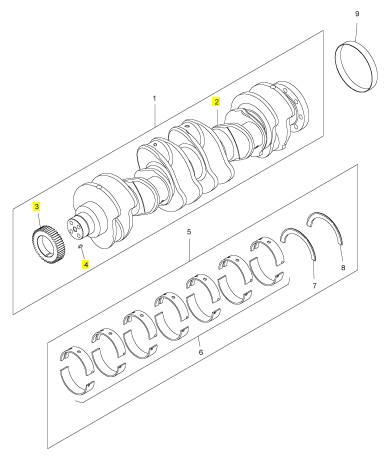

2 1 曲軸組合
3 T400518 1 T400518 曲軸傳動機構
4 CH10005 1 CH10005 半圓鍵
項目 零配件號碼 新件號 描述

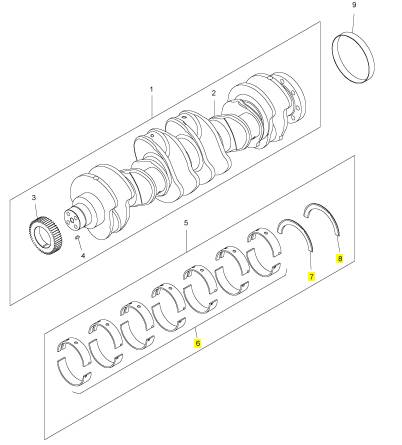

6 1 曲軸軸承裝備
7 T400520 1 T400520 推力墊圈
8 T400520 1 T400520 推力墊圈
|

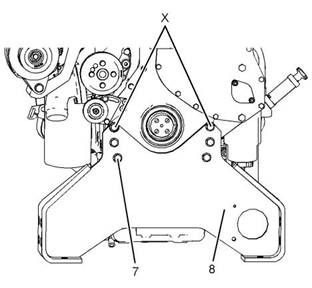

使用合適的起吊設備支撐發動機，以拆下發動 機支架 (8)。發動機的重量約為1202kg (2650lb)。 |
|
4.將螺栓 (7)從位置 (X)上拆下。安裝工具 (A) 。 |
|
5.拆下剩余的螺栓 (7)。 |
|
6.從缸體上卸下發動機支承 (8) 。發動機支架的 重量約為33.5kg(74lb)。 |
|
安裝步驟 表 23 |
|
所需工具 |
|
工具 |
|
零件號 |
|
零件描述 |
|
數量 |
|
導向螺柱 (1/2 - 13 UNC x 6 in) |
|
A |
|
- |
|
2 |
|
注意 保持所有零件清潔無雜質。 |
|
圖99 |
|
g03780294 |
|

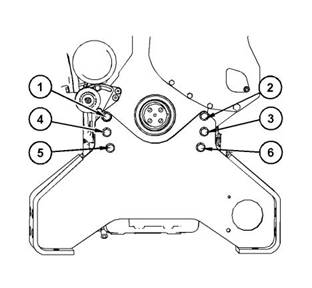

擰緊順序 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
2.使用合適的起吊設備支撐發動機，以安裝發動 機支架 (8)。發動機的重量約為1202kg (2650lb)。 |
|
1.確保發動機支架的所有部件沒有磨損或損壞。 更換所有磨損或損壞的部件。 |
|
3.將工具 (A)安裝到位置 (X)中。 |
|
4.將發動機支架 (8)安裝到缸體上。發動機支架 的重量約為33.5kg(74lb)。 |
|
5.安裝螺栓 (7)并用手擰緊。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
56 |
|
UCNR4511 |
|
拆解和組裝部分 |
|

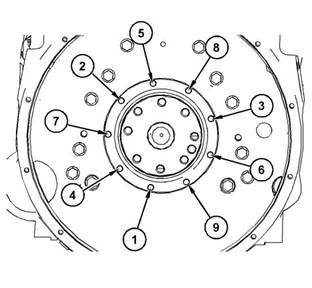

6.6.卸下工具 (A)，然后安裝其余的螺栓 (7) 。按 照圖99所示的順序，擰緊螺栓至扭矩為 105N·m(77lbft)。 |
|
開始: |
|
a. 拆下電起動馬達。 有關正確的步驟，請參閱拆解和 組裝電起動馬達-拆卸和安裝。 |
|
7.7.安裝減振器組件和曲軸皮帶輪。有關正確步 驟，請參閱拆解和裝配減振器和皮帶輪-拆卸 和安裝。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
圖101 |
|
g03794642 |
|
典型示例 |
|

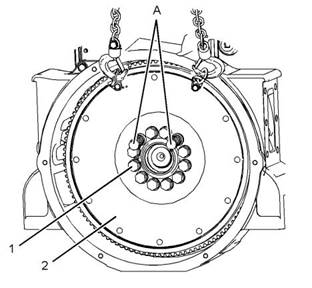

1.1.使用合適的工具鎖定飛輪。松開螺栓 (1)。 |
|
圖100 |
|
g03780280 |
|
2.2.將適當?shù)钠鸬踉O備連接到飛輪 (2) 上。支撐住 |
|
飛輪的重量。飛輪的重量約為50kg(110lb) 。 |
|

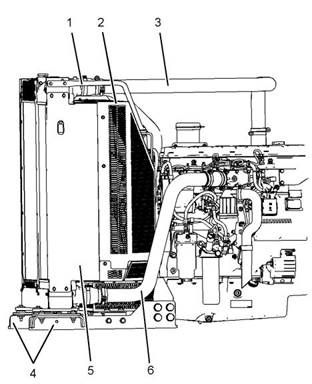

8.8.如有必要，安裝管組件 (3),管組件 (6),護罩 (2),散熱器支架 (1),散熱器組件 (5)和冷卻液 管組件和散熱器支架 (4)，以接近發動機前支 架。有關正確的拆卸步驟，請參閱OEM信息。 |
|
3.3.拆下兩個螺栓 (1)。安裝工具 (A)。 |
|
4.4.拆下其余螺栓 (1) 。使用起吊設備拆下飛輪 (2)。 |
|
i06062439 |
|
飛飛輪輪-拆拆卸卸 |
|
拆卸步驟 表 24 |
|
所需工具 |
|
工具 |
|
零件號 |
|
零件描述 |
|
數量 |
|
導向雙頭螺柱 M16 x 2 by 12in |
|
A |
|
- |
|
2 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
57 |
|
拆解和組裝部分 |
|
圖102 |
|
g03794644 |
|
圖103 |
|
g03794644 |
|
典型示例 |
|
典型示例 |
|

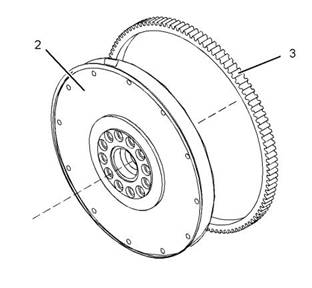

5.5.檢查飛輪 (2)和齒輪 (3)是否磨損或損壞。更 換任何損壞或磨損的部件。 |
|
操操作作已已經經加加熱熱的的零零件件時時要要堅堅持持戴戴防防護護手手套套。。 |
|
6.6.遵循步驟6.a.和6.b.，卸下飛輪齒圈。 a.將飛輪(2)組件置于合適的支承上。 注:確定飛輪齒圈上輪齒的方位。 |
|
1.1.如果已卸下飛輪齒圈 (3)，遵循步驟1.a.至 1.c.將新齒圈安裝到飛輪 (2)上。 |
|
a.確定新齒圈(3)上輪齒的方位。 |
|
b.使用錘子和沖頭以將齒圈(3)從飛輪(2) 上拆下。 |
|
注:在安裝飛輪時齒圈輪齒的倒角側必須朝向起動 馬達。齒圈輪齒的倒角側將確保正確接合起動馬 達。 |
|
i06062434 |
|
b.在安裝之前，先在烤箱中加熱飛輪齒圈 (3)至最高溫度316°C(600°F)。 |
|
飛飛輪輪-安安裝裝 |
|
注:不要使用噴槍加熱齒圈。 |
|
安裝步驟 表 25 |
|
c.確保齒圈(3)的方向正確，并迅速將齒圈 安裝到飛輪(2)上。 |
|
所需工具 |
|
2.2.檢查曲軸后油封是否泄漏。如果觀察到漏 油，更換曲軸后油封。有關正確的步驟，請參 閱拆解和組裝曲軸后油封-拆卸。 |
|
工具 A |
|
零件號 |
|
零件描述 |
|
數量 |
|
導向雙頭螺柱 M16 x 2 by 12 in |
|
- - |
|
2 1 |
|
B |
|
Loctite 242 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
58 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
i06062479 |
|
曲曲軸軸后后油油封封-拆拆卸卸 |
|
拆卸步驟 |
|
開始: |
|
a. 拆下飛輪。 有關正確的步驟，請參閱拆解和組裝飛 輪-拆卸。 |
|
注意 |
|
在檢驗、保養、測試、調整及維修產品時，務必留 心，確保液體盛裝在容器中。 在打開任何腔室或拆解 任何儲有液體的部件之前，要準備好用合適的容器收 集液體。 |
|
按照本地法規和指令處置所有液體。 |
|
注意 |
|
圖104 |
|
g03794642 |
|
保持所有零件清潔無雜質。 |
|
典型示例 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
3.3.將適當?shù)钠鸬踉O備安裝到飛輪 (2) 上。飛輪的 重量約為31kg(68lb)。 |
|
4.4.將工具 (A)安裝到曲軸上。 |
|
5.5.對準飛輪 (2)和曲軸上的箭頭。使用起吊設 備，將飛輪放置到工具 (A)上。 |
|
6.6.將工具 (B)涂覆到新螺栓 (1)的螺紋上。 |
|
7.7.安裝螺栓 (1)。拆下工具 (A) 。安裝其余的螺 栓 (1)。 |
|
8.8.使用適當?shù)墓ぞ?，使曲軸固定不動。擰緊螺 栓 (1)至扭矩為300N·m(221lbft)。 |
|
9.9.將起吊設備從飛輪 (1)上卸下。 |
|
1010..檢查飛輪的跳動。有關正確的步驟，請參閱 系統操作、測試和調整飛輪-檢查。 |
|
結束: |
|
a. 安裝電起動馬達。 有關正確的步驟，請參閱拆解和 組裝電起動馬達-拆卸和安裝。 |
|
圖105 |
|
g03770396 |
|

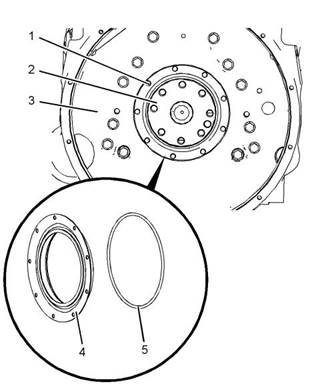

1.1.將螺栓和墊圈 (1)從曲軸后油封 (4)上拆下。 |
|
2.2.將曲軸后油封 (4)從曲軸 (2)和飛輪殼 (3)上 拆下。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
59 |
|
拆解和組裝部分 |
|
3.3.拆下O形密封圈 (5)。 |
|
4.4.如果是使用曲軸耐磨套筒安裝的曲軸，使用合 適的工具將曲軸耐磨套筒從曲軸上拆下。確保 曲軸和飛輪殼未損壞。 |
|
i06062533 |
|
曲曲軸軸后后油油封封-安安裝裝 |
|
安裝步驟 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
圖106 |
|
g03770396 |
|
圖107 |
|
g03770476 |
|
螺栓的擰緊順序 |
|
注:保留裝運軸套在位，以安裝曲軸后油封。曲軸后 油封在安裝時必須干躁。 |
|
注:如果曲軸后油封、O形密封圈和裝運軸套分開，則 不應使用這些部件。 1.1.用清潔的發動機機油潤滑O型密封圈 (5) 。將 O形密封圈安裝到曲軸后油封 (4)上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
60 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
2.2.在曲軸 (2)上方定位曲軸后油封 (4)和裝運軸 套。將曲軸后油封推入到位。將曲軸后油封 推入到位會撞出裝運軸套。安安裝裝螺螺栓栓(1) 前前，，不不要要拆拆下下裝裝運運軸軸套套。。 |
|
3.3.安裝新的螺栓和墊圈 (1)，用手擰緊。 |
|
4.4.按圖107所示的數字順序?qū)⒙菟?nbsp; (2)擰緊至扭 矩為12N·m(106lbin)。 |
|
結束: |
|
a. 安裝飛輪。 有關正確的步驟，請參閱拆解和組裝飛 輪-安裝。 |
|
i06062440 |
|
飛飛輪輪殼殼體體-拆拆卸卸和和安安裝裝 |
|
拆卸步驟 表 26 |
|
圖108 |
|
g03784594 |
|
典型示例 |
|
所需工具 |
|
工具 |
|
零件號 |
|
零件描述 |
|
數量 |
|

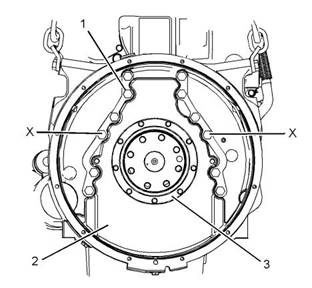

2.2.拆下曲軸后密封 (3) 。有關正確的步驟，請參 閱拆解和組裝曲軸后油封-拆卸。 |
|
導向雙頭螺柱 M12 x 1.75 x 5 in |
|
A |
|
- |
|
2 |
|
3.3.將適當?shù)钠鸬踉O備連接到飛輪殼體 (2) 上。飛 輪殼 (1)的重量約為25kg(55lb)。 |
|
開始: |
|
a. 拆下發動機油底殼。 有關正確步驟，請參閱拆解和 裝配發動機油底殼-拆卸和安裝。 |
|
4.4.從位置 (X)拆卸螺栓 (1)。將工具 (A)安裝至 位置 (X)。 |
|
b. 拆下電起動馬達。 有關正確的步驟，請參閱拆解和 組裝電起動馬達-拆卸和安裝。 |
|
5.5.拆下其余螺栓 (1) 。使用起吊設備，將飛輪殼 (2)從缸體上卸下。 |
|
c. 拆下飛輪。 有關正確步驟，請參閱拆解和裝配飛輪 -拆卸和安裝。 |
|
6.6.檢查缸體的定位銷。除非定位銷損壞，否則 不要拆下定位銷。 |
|
注意 |
|
在檢驗、保養、測試、調整及維修產品時，務必留 心，確保液體盛裝在容器中。 在打開任何腔室或拆解 任何儲有液體的部件之前，要準備好用合適的容器收 集液體。 |
|
安裝步驟 表 27 |
|
所需工具 |
|
工具 A |
|
零件號 - |
|
零件描述 |
|
數量 |
|
按照本地法規和指令處置所有液體。 |
|
導向螺栓 |
|
2 1 |
|
M12 x 1.75 x 5 in |
|
B |
|
CH10879 |
|
密封膠 |
|
注意 |
|
保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
注意 |
|
保持所有零件清潔無雜質。 |
|
1.1.使用合適的起吊設備和支座支撐發動機后部。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
1.1.確保飛輪殼和缸體的配合面清潔、無損壞。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
UCNR4511 |
|
61 |
|
拆解和組裝部分 |
|
圖109 |
|
g03784594 |
|
圖110 |
|
g03784600 |
|
典型示例 |
|
圖111 |
|
g03785114 |
|
飛輪殼螺栓的擰緊順序 |
|

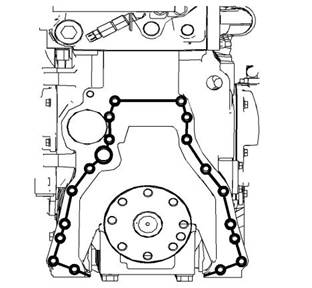

2.將工具 (B)涂覆到缸體后表面。請參閱圖110 ，了解正確的涂覆位置。 |
|
注:飛輪殼必須在涂敷工具 (B) 后的10分鐘內安裝。 3.將工具 (A)安裝到缸體中的位置 (X)。 |
|
4.將適當?shù)钠鸬踉O備連接到飛輪殼體 (2) 上。飛 輪殼體的重量約為25kg(55lb)。 |
|
5.使用起吊設備將飛輪殼 (2)與工具 (A)對齊。 6.將飛輪殼 (2)安裝到缸體上。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
|
62 |
|
UCNR4511 |
|
拆解和組裝部分 |
|
7.7.安裝螺栓 (1)。拆下工具 (A) 。安裝其余的螺 栓。 |
|
2.2.拆下皮帶 (2) 。有關正確的步驟，請參閱拆解 和裝配V形皮帶-拆卸和安裝（水泵傳動 帶）。 |
|
8.8.擰緊螺栓 (1)至扭矩為100N·m(74lbft)。 按照圖111中所示的順序擰緊螺栓。 |
|
9.9.安裝曲軸后油封 (3) 。有關正確的步驟，請參 閱拆解和組裝曲軸后油封-安裝。 |
|
1010..使用合適的起吊設備抬起發動機后部，并拆 下支座。 |
|
結束: |
|
a. 安裝發動機油底殼。 有關正確步驟，請參閱拆解和 裝配發動機油底殼-拆卸和安裝。 |
|
b. 安裝飛輪。 有關正確步驟，請參閱拆解和裝配飛輪 -拆卸和安裝。 |
|
c. 安裝電起動馬達。 有關正確的步驟，請參閱拆解和 組裝電起動馬達-拆卸和安裝。 |
|
i06062476 |
|
減減振振器器和和皮皮帶帶輪輪-拆拆卸卸與與安安裝裝 |
|
圖113 |
|
g03783877 |
|
拆卸步驟 |
|
3.3.使用適當?shù)墓ぞ撸骨S固定不動。將螺栓 (3)和止推塊 (4)從曲軸減振器組件 (5)上拆 下。 |
|
注意 保持所有零件清潔無雜質。 |
|
雜質會造成快速磨損和縮短部件壽命。 |
|
4.4.將合適的起吊設備連接到曲軸減振器組件 (5) 上。拆下曲軸減振器組件。曲軸減振器組件 的重量約為50kg(110lb)。 |
|
5.5.拆下曲軸前密封。有關正確的步驟，請參閱 拆解和裝配曲軸前油封-拆卸。 |
|
圖112 |
|
g03783858 |
|
1.1.拆卸皮帶 (1) 。有關正確的步驟，請參閱拆解 和裝配V形皮帶-拆卸和安裝（充電交流發電 機傳動帶）。 |
|
This document has been printed from SPI2. NOT FOR RESALE |
