SvenskaPerkins4012發動機威爾遜P1375E1-P18750E發電機配件供應商，Perkins4012發動機威爾遜P1375E1-P18750E發電機配件技術價格規格咨詢服務，Perkins4012發動機威爾遜P1375E1-P18750E發電機配件零配件供應，Perkins4012發動機威爾遜P1375E1-P18750E發電機配件售后服務中心，Perkins4012發動機威爾遜P1375E1-P18750E發電機配件，Perkins4012發動機威爾遜P1375E1-P18750E發電機配件詳細的技術參數，
首頁
產品展示>Perkins4012發動機威爾遜P1375E1-P18750E發電機配件
產品中心
Perkins4012發動機威爾遜P1375E1-P18750E發電機配件
詳細描述

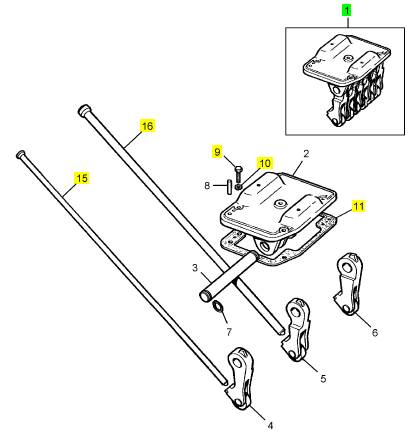

項目 零配件號碼 最近的部分號碼 描述
1 SEV8L 6 SEV8L 凸輪從動件
9 312065 24 312065 固定螺釘
10 318210 24 318210 彈簧塾圈
11 SEV644B/1 6 檢查歷史 密合墊
15 SEV153 24 SEV153 PUSHROD
16 SEV153B 12 SEV153B PUSHROD
項目 零配件號碼 最近的部分號碼 描述
2 SEV8C/3 1 SEV8C/3 殼
3 SEV8A/5 1 SEV8A/5 橋
4 Y90/00014 2 Y90/00014 凸輪從動件
5 Y95/00007 2 Y90/00016 凸輪從動件
6 Y90/00015 2 Y90/00015 凸輪從動件
7 352622 2 352622 夾
8 354470 2 354470 合釘
項目 零配件號碼 最近的部分號碼 描述

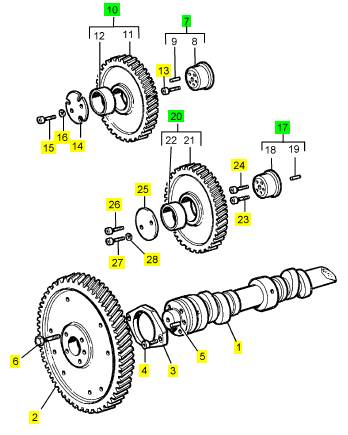

1 12 SE100M 1 12 SE100M 凸輪軸
2 SEV97C/1 1 SEV97C/1 凸輪軸傳動機構
3 6 SE60 1 T400227 推力板
4 314074 2 314074 CAPSCREW
5 340/398 1 340/398 合釘
6 2112/045 4 2112/045 螺旋
7 SEV412A/5 1 SEV412A/5 橋
10 SEV659 1 SEV659 惰輪傳動機構
13 314078 2 314078 CAPSCREW
14 334/280 1 334/280 板
15 310068 2 310068 螺拴
16 318210 2 318210 彈簧塾圈
17 SEV412/5 1 SEV412/5 橋
20 SEV659B 1 檢查歷史 惰輪傳動機構 U0062D
20 SEV659G 1 SEV659G 惰輪傳動機構 U0062D
23 314080 1 314080 CAPSCREW
24 314083 3 314083 CAPSCREW
25 334/280 1 334/280 板
26 310067 1 310067 螺拴
27 318012 1 318012 墊圈
28 310069 1 310069 螺拴
29 318210 2 318210 彈簧塾圈
8 1 SHAFT
9 340/416 1 340/416 DOWEL
11 1 GEAR
12 374/1283 1 374/1377 IDLER GEAR BUSH
項目 零配件號碼 最近的部分號碼 描述

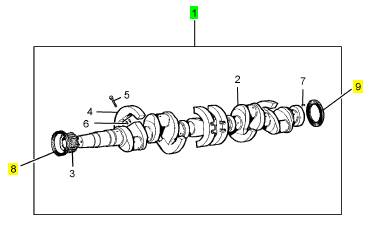

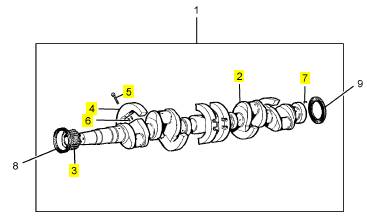

1 12 SE92H 1 檢查歷史 曲軸組合 U0837C
1 12 SE92L 1 12 SE92L 曲軸組合 U0837C
8 554/126 1 554/126 密封 -前油封
9 554/127 1 554/127 密封 -后油封
項目 零配件號碼 最近的部分號碼 描述
2 1 曲軸
3 SEV96C 1 SEV96C 曲軸傳動機構
4 6 重量
5 2116/090 12 2116/090 螺拴
6 354500 12 354500 合釘
7 340/396 4 340/396 合釘
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
2 1 CRANKSHAFT
3 SEV96C 1 SEV96C CRANKSHAFT GEAR
4 6 WEIGHT
5 503/295 12 503/295 SCREW
6 354500 12 354500 DOWEL
7 340/396 4 340/396 DOWEL

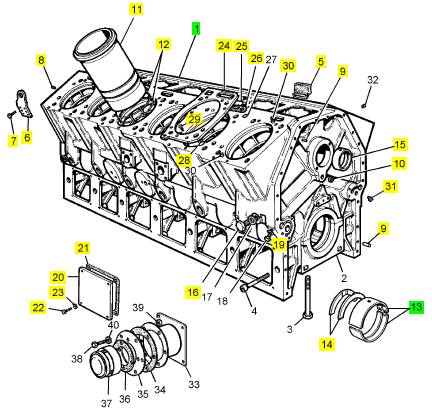

項目 零配件號碼 最近的部分號碼 描述
1 12 SE7500E 1 12 SE750E 曲橋箱
5 SEV514 12 SEV514 承件
6 SEV667A/1 4 SEV667A/1 板
7 2110/025 24 2110/025 螺拴
8 354470 2 354470 合釘
9 354473 2 354473 合釘
10 642/25 1 642/25 栓塞
11 SE7E/2 12 SE7E/2 缸套
12 576/167 24 576/167 密封O型圈
13 SEV574F 7 SEV574F 曲軸瓦裝備 U0837C
13 SEV574J 1 SEV574J 曲軸瓦裝備 -U/S U0837C
13 SEV574M 1 SEV574M 曲軸瓦裝備 -U/S U0837C
13 SEV574T 7 SEV574T 曲軸瓦裝備 U0837C
13 SEV574U 1 SEV574U 曲軸瓦裝備 -U/S U0837C
13 SEV574V 1 SEV574V 曲軸瓦裝備 -U/S U0837C
14 262/151 2 262/151 止推片
15 374/1360 7 374/1360 凸輪軸襯套
16 641/27 1 641/27 栓塞
19 277/133 2 277/133 墊圈
20 SEV50/30 5 SEV50/30 曲橋箱門
21 282/299 6 282/299 密合墊
22 312063 24 312063 固定螺釘
23 318210 24 318210 彈簧塾圈
24 SEV750B/17 12 SEV750B/17 板
25 576/151 12 576/151 密封O型圈
26 SE1B/39 12 SE1B/39 承件
28 576/218 120 576/218 密封O型圈
29 314072 48 314072 CAPSCREW
30 354473 24 354473 合釘
31 535/423 2 535/423 承接器
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
2 7 CAP
3 503/286 14 503/286 BOLT
4 314137 14 314137 CAPSCREW
項目 零配件號碼 最近的部分號碼 描述

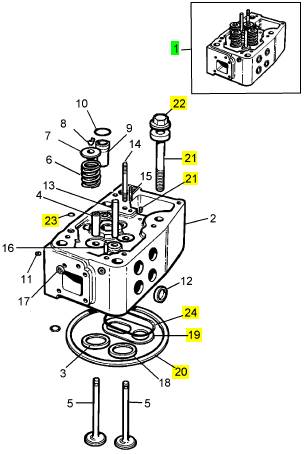

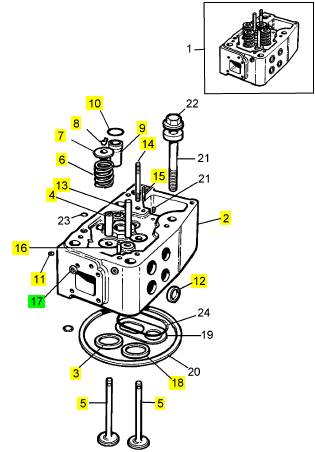

1 SEV1AK 12 檢查歷史 汽缸蓋組合
1 SEV1AK 12 檢查歷史 汽缸蓋組合
19 SE1B/39 12 SE1B/39 承件
20 SE2H 12 SE2H 密合墊 - 汽缸蓋
20 SE2G 12 SE2H 密合墊 -CYL。 冒口蓋
21 503/286 48 503/286 螺拴
22 2088/11 48 2088/15 墊圈
23 576/165 12 576/165 密封O型圈
24 576/151 12 576/151 密封O型圈
項目 零配件號碼 最近的部分號碼 描述
2 1 汽缸蓋
2 1 汽缸蓋裝備
3 740/101 2 740/101 氣門座圈
3 740/101 4 740/101 氣門座圈
4 392/42 4 392/42 導入
5 SE7AB/14 4 SE7AJ/14 進氣門與排氣門
5 SE7W/14 4 SE7AJ/14 進氣門與排氣門
6 365/472 4 365/472 閥彈簧
7 L7C/15 4 L7C/15 帽
8 HW7B/18 8 HW7B/18 閥筒夾
9 SE1/12 1 SE1/12 套筒
10 576/139 1 576/139 密封O型圈
11 641/23 2 641/23 栓塞
12 642/25 10 642/25 栓塞
13 340/397 2 340/434 合釘
14 2121/1 1 2121/1 圖釘
15 316481 1 316481 圖釘
16 55/69 2 55/69 SPIROL 銷
17 2642/1 2 2642/1 栓塞
18 740/106 2 740/106 氣門座圈
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
2 1 CYLINDER HEAD
2 1 CYLINDER HEAD KIT
3 740/101 2 740/101 INSERT
3 740/101 4 740/101 INSERT
4 392/42 4 392/42 GUIDE
5 SE7AB/14 4 SE7AJ/14 INTAKE AND EXHAUST VALVE
5 SE7W/14 4 SE7AJ/14 INTAKE AND EXHAUST VALVE
6 365/472 4 365/472 VALVE SPRING
7 L7C/15 4 L7C/15 CAP
8 HW7B/18 8 HW7B/18 VALVE COLLET
9 SE1/12 1 SE1/12 SLEEVE
10 576/139 1 576/139 SEAL - O RING
11 641/23 2 641/23 PLUG
12 642/25 10 642/25 PLUG
13 340/397 2 340/434 DOWEL
14 2121/1 1 2121/1 STUD
15 316481 1 316481 STUD
16 55/69 2 55/69 SPIROL PIN
17 2642/1 2 2642/1 PLUG
18 740/106 2 740/106 INSERT
項目 零配件號碼 最近的部分號碼 描述

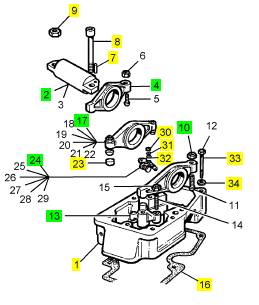

1 SE152A/1 12 SE152A/1 搖臂室
2 SE152P 12 SE152P 搖臂軸
4 SE152M 12 SE152M 搖臂組合
7 55/69 24 55/69 SPIROL 銷
8 314139 12 503/299 CAPSCREW
9 317015 12 317015 螺帽
10 SE152N 12 SE152N 搖臂組合
13 SE152B/24 24 SE152A/24 結橋塊
16 SE152C/26 12 檢查歷史 密合墊 - 汽缸蓋
17 SEV152B 12 SEV152D 搖臂
23 SE153A/2 12 SE153E/2 填補
24 SE483H 12 SE483Q 桿
30 317012 12 317012 螺帽
31 318210 12 318210 彈簧塾圈
32 318012 12 318012 墊圈
33 310069 36 310069 螺拴
34 318012 36 318012 墊圈
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
18 1 ROCKER
19 SE152D/5 1 SE152D/5 ADJUSTER
20 SE153B/3 1 SE153B/3 END
21 355900 1 355900 PLUG
22 319/146 1 319/147 LOCKNUT
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
25 SE483C/5 1 SE483C/5 BRACKET
26 SE483U/4 1 SE483U/4 LEVER
27 SE483V/4 1 SE483Q LEVER
28 348/174 1 348/174 PIN
29 536/23 1 536/23 ROCKER SHAFT SPRING
項目 零配件號碼 最近的部分號碼 描述
1 SE420C/1 12 SE420L/1 汽缸蓋蓋
2 SE478 12 SE478F 密封 - 搖臂室蓋
3 315056 48 315056 螺旋
4 440/5 48 440/5 墊圈
項目 零配件號碼 最近的部分號碼 描述

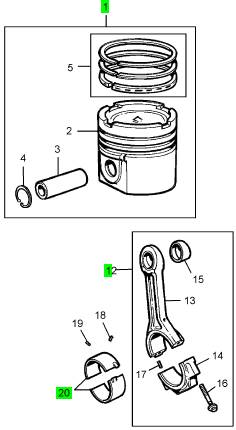

1 SE901BA 12 SE901BA 活塞與活塞環裝備
1 SE901AR 12 SE901BA 活塞與活塞環裝備
12 SEV91Q 12 檢查歷史 連桿組合
20 SE91AA/3 M 12 SE91AA/3 M 連桿瓦裝備
20 SE91N/3 M 12 SE91AA/3 M 橋承裝備
(20) SE91AA3M010 12 SE91AA3M010 大頭 BRG 裝備 -U/S
(20) SE91AA3M020 12 SE91AA3M020 大頭 BRG 裝備 -U/S
(20) SE91N/3 M010 12 SE91AA3M010 橋承裝備
(20) SE91N/3 M020 12 SE91AA3M020 橋承裝備
項目 零配件號碼 最近的部分號碼 描述
278/403 2 278/403 密合墊
418/199 2 418/199 蓋
316458 4 316458 圖釘
317011 4 317011 公制的螺帽
318209 4 318209 彈簧塾圈

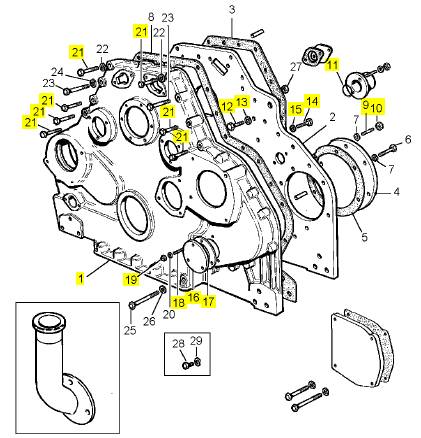

1 SEV659C/5 1 SEV659C/5 正時齒輪箱
2 SEV65D/1 1 SEV65D/1 背板
3 SEV175B/32 1 SEV175B/32 密合墊 - 正時齒輪的箱
4 SEV659A/8 1 SEV659A/8 板
5 494/133 1 494/133 密合墊
6 312066 3 312066 固定螺釘
7 318210 6 318210 彈簧塾圈
8 SEV659B/7 1 SEV659B/7 密合墊 - 正時齒輪的箱
9 316478 3 316478 圖釘
10 317012 3 317012 螺帽
11 352381 2 576/205 O 圈
12 312064 15 312064 固定螺釘
13 318210 15 318210 彈簧塾圈
14 312063 9 312063 固定螺釘
15 318210 9 318210 彈簧塾圈
16 334/297 1 334/297 切片板
17 331/266 1 331/266 密合墊
18 316478 3 316478 圖釘
18 316477 3 316477 圖釘
19 317012 3 317012 螺帽
20 318210 3 318210 彈簧塾圈
21 310067 5 310067 螺拴
22 318210 5 318210 彈簧塾圈
23 310068 2 310068 螺拴
24 318210 2 318210 彈簧塾圈
25 310072 2 310072 螺拴
26 318210 2 318210 彈簧塾圈
27 317012 2 317012 螺帽
28 335/29 2 335/29 栓塞
29 012651 2 012651 墊圈
項目 零配件號碼 最近的部分號碼 描述
13 858/12 12 858/34 噴油器
(13) 半徑/858/12 12 半徑/858/34 噴油器 -交換
18 277/124 12 277/124 噴油器墊圈
19 SE1D/42 12 SE1D/42 砂箱夾
20 314098 12 314098 CAPSCREW
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
14 1 HOLDER
15 726/60 1 726/66 INJECTOR NOZZLE
16 576/136 1 576/136 SEAL - O RING
17 576/137 1 576/137 SEAL - O RING
項目 零配件號碼 最近的部分號碼 描述
1 680/102 1 680/102 燃油執行器
(1) 半徑/680/102 1 半徑/680/102 燃油執行器
2 SEV188D/37 1 SEV188D/37 架設板
3 494/130 1 494/130 密合墊
4 SEV188C/37 1 SEV188C/37 架
5 SEV188B/37 1 SEV188B/37 架
6 316479 2 316479 圖釘
7 317012 6 317012 螺帽
8 318210 6 318210 彈簧塾圈
9 316482 4 316482 圖釘
10 314060 4 314060 CAPSCREW
11 318209 4 318209 彈簧塾圈
12 374/1382 1 374/1382 節流閥桿襯套
13 SEV188E/40 1 SEV188E/40 桿
14 SEV188C/40 1 SEV188C/40 桿
15 374/1383 1 374/1383 節流閥桿襯套
16 SEV188D/40 1 SEV188D/40 桿
17 312064 2 312064 固定螺釘
18 2086/010 2 2086/010 彈簧塾圈
19 SEV188F/40 1 SEV188F/40 桿
20 340/420 1 340/420 合釘
21 536/31 1 536/31 彈簧
32 317011 2 317011 公制的螺帽
50 312042 1 312042 固定螺釘
51 317409 1 317409 螺帽
54 318012 1 318012 墊圈
55 317412 1 317412 螺帽
57 312042 2 312042 固定螺釘
58 317409 2 317409 螺帽
59 374/1385 2 374/1385 距離塊
60 480/1180 2 480/1180 桿
61 319/142 2 319/142 螺帽
62 317009 6 317009 螺帽
63 319/141 2 319/141 調整螺帽
64 480/1179 2 480/1179 桿
65 296/38 4 296/38 球窩關節
66 312039 3 312039 螺旋
67 310024 1 310024 公制的螺拴
69 347/568 1 347/568 距離塊
項目 零配件號碼 最近的部分號碼 描述

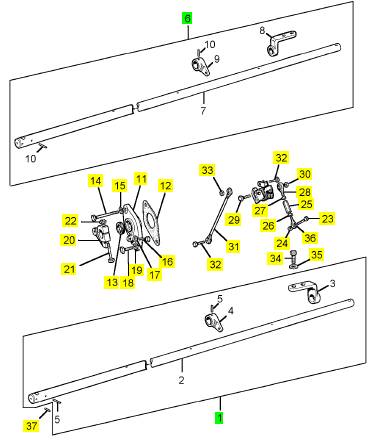

1 12 SE483A 1 12 SE483A 橋
6 12 SE483B 1 12 SE483B 橋
11 SEV483/6 2 SEV483/6 殼
12 278/390 2 278/390 密合墊
13 554/118 2 554/118 密封O型圈
14 310070 2 310070 螺拴
15 318210 2 318210 彈簧塾圈
16 30/812 2 30/812 固定螺釘
17 317009 2 317009 螺帽
18 312063 2 312063 固定螺釘
19 318210 2 318210 彈簧塾圈
20 SEV483A/4 2 SEV483A/4 桿
21 312042 2 312042 固定螺釘
22 317009 2 317009 螺帽
23 314031 12 314031 CAPSCREW
24 374/1285 12 374/1285 間隔器
25 319/137 12 319/137 松緊螺旋扣
26 319/138 12 319/138 螺帽
27 317008 12 317008 螺帽
28 296/30 12 296/30 球窩關節
29 312030 12 312030 固定螺釘
29 126/13 12 126/13 固定螺釘
30 317408 12 317408 螺帽
30 526/27 12 317408 螺帽
31 SEV483C/1 12 檢查歷史 操縱桿
32 312029 24 312029 固定螺釘
32 010295 24 312029 螺旋
33 317408 12 317408 螺帽
33 526/27 12 317408 螺帽
34 312063 12 312063 固定螺釘
35 318210 12 318210 彈簧塾圈
36 296/37 12 296/37 球窩關節
37 2303/016 2 2303/016 SPIROL 銷
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
2 12SE483/1 1 12SE483/1 SHAFT
3 SEV108 3 SEV108 BRACKET
4 SEV483B/4 6 SEV483B/4 LEVER
5 2303/024 8 2303/024 SPIROL PIN
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
7 12SE483/1 1 12SE483/1 SHAFT
8 SEV108 3 SEV108 BRACKET
9 SEV483B/4 6 SEV483B/4 LEVER
10 2303/024 7 2303/024 SPIROL PIN

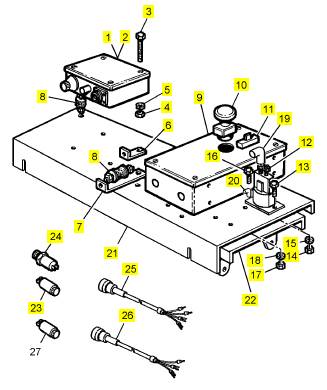

項目 零配件號碼 最近的部分號碼 描述
1 680/84 1 680/84 調速板砂箱
2 39/54 2 39/54 標簽
3 314047 4 314047 固定螺釘
4 317009 4 317009 螺帽
5 318208 4 318208 彈簧塾圈
6 664/1862 1 664/1862 托架
7 664/1861 1 664/1861 托架
8 743/122 6 743/122 架設
9 777/28 1 777/28 終點
10 703/41 1 703/41 停止開關
11 703 A/41 1 703 A/41 接觸
11 703 B/41 1 703 B/41 接觸
12 589/86 2 589/93 電磁線圈
13 312038 4 312038 螺旋
14 317009 4 317009 螺帽
15 318208 4 318208 彈簧塾圈
16 312038 4 312038 螺旋
17 317009 4 317009 螺帽
18 318208 4 318208 彈簧塾圈
19 4 蓋
20 4 蓋
21 664/1860 1 664/1860 板
22 664/1859 1 664/1859 板
23 680/59 1 680/59 電壓計
24 680/124 1 680/124
25 680/89 1 680/89 纜
26 680/90 1 680/90 纜
項目 零配件號碼 最近的部分號碼 描述

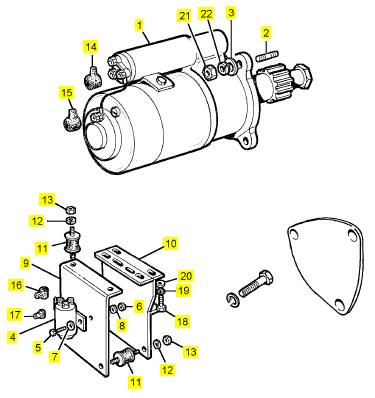

1 701/129 2 檢查歷史 啟動馬達
2 2121/6 6 2121/6 圖釘
3 2088/1 6 2088/1 墊圈
4 589/93 2 589/93 接替者
4 589/86 2 589/93 電磁線圈
5 312038 4 312038 螺旋
6 317009 4 317009 螺帽
7 318009 4 318009 墊圈
8 318208 4 318208 彈簧塾圈
9 664/1698 2 664/1698 托架
10 664/1697 2 664/1697 托架
11 743/105 8 743/105 架設
12 318208 16 318208 彈簧塾圈
13 317009 16 317009 螺帽
14 696/2 2 696/2 橡皮長靴
15 696/3 2 696/3 橡皮長靴
16 6 蓋
17 2 蓋
18 310059 2 310059 螺拴
19 318210 2 318210 彈簧塾圈
20 318012 2 318012 墊圈
21 317013 6 317013 螺帽
22 318211 6 318211 彈簧塾圈
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
1 701/129 2 Check History STARTER MOTOR
2 28730269 1 Y97/00006 DRIVE KIT
3 Y89/00180 1 Y89/00180 BRUSH KIT
項目 零配件號碼 最近的部分號碼 描述
347/518 2 347/518 間隔器 U0171C
310064 2 310064 螺拴 U0171C
SE123/7 1 SE123/7 管 U0385C
SEV112B 1 SEV112B 過濾器 U0171C
SEV123B 1 SEV123B 量油計 U0385C

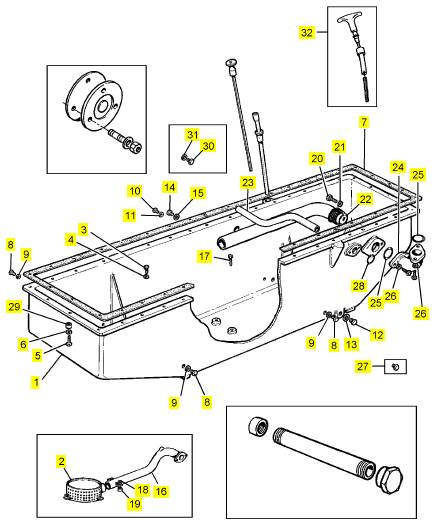

1 12 SE50G/13 1 12 SE50/39 油底殼
2 SEV112B 1 SEV112B 過濾器
2 SEV120M/30 1 檢查歷史 管 - 油的吸入 U0171C
3 312062 3 312062 固定螺釘
3 312062 3 312062 固定螺釘 U0171C
3 312063 1 312063 固定螺釘 U0171C
3 SEV120M/30 1 檢查歷史 管 - 油的吸入 U0171C
4 2086/010 4 2086/010 彈簧塾圈
4 318012 1 318012 墊圈 U0171C
4 318210 1 318210 彈簧塾圈 U0171C
5 310059 42 310059 螺拴
6 318210 42 318210 彈簧塾圈
7 12 SE70A 1 12 SE70A 密合墊 -油底殼
8 012504 4 012504 栓塞
9 012653 4 012653 墊圈
10 012503 1 335/8 栓塞
11 012652 1 012652 墊圈
12 012506 2 012506 栓塞
13 276/241 2 276/241 墊圈
14 012505 2 012505 栓塞
15 012654 2 012654 墊圈
16 SEV120F/30 1 SEV120F/30 管 - 油的吸入
16 SEV120M/30 1 檢查歷史 管 - 油的吸入 U0171C
17 310064 2 310064 螺拴
17 312064 2 312064 固定螺釘
17 SEV120M/30 1 檢查歷史 管 - 油的吸入 U0171C
18 318210 2 318210 彈簧塾圈
19 347/518 2 347/518 間隔器
19 SEV120M/30 1 檢查歷史 管 - 油的吸入 U0171C
20 310060 2 310060 螺拴
21 318210 2 318210 彈簧塾圈
22 576/189 1 576/189 密封O型圈
23 SEV120J/30 1 SEV120J/30 管
24 SEV120/30 1 SEV120/30 管
25 576/189 2 576/189 密封O型圈
26 318210 2 318210 彈簧塾圈
27 335/272 1 335/272 栓塞 U0385C
27 642/31 1 642/31 栓塞 U0385C
28 576/198 2 576/198 密封O型圈
29 374/1317 42 374/1317 距離塊
30 012507 1 012507 栓塞
31 012656 1 012656 墊圈
32 SEV123E 1 SEV123E 量油計 U0385C
項目 零配件號碼 最近的部分號碼 描述
1 SEV116S 1 SEV116AC 油泵
45 SEV116C/26 1 SEV116C/26 密合墊 - 油泵
46 316496 2 316496 圖釘
47 317012 4 317012 螺帽
48 318210 4 318210 彈簧塾圈
49 2121/8 2 2121/8 圖釘
50 2086/010 2 2086/010 彈簧塾圈
51 SEV121E/50 11 SEV121E/50 噴射
52 576/174 12 576/174 密封O型圈
53 576/173 12 576/173 密封O型圈
54 312063 12 312063 固定螺釘
55 318210 12 318210 彈簧塾圈
56 SEV121H/50 1 SEV121H/50 噴射
57 SEV121/50 1 SEV121/50 噴射
58 282/300 1 282/300 密合墊
59 312063 2 312063 固定螺釘

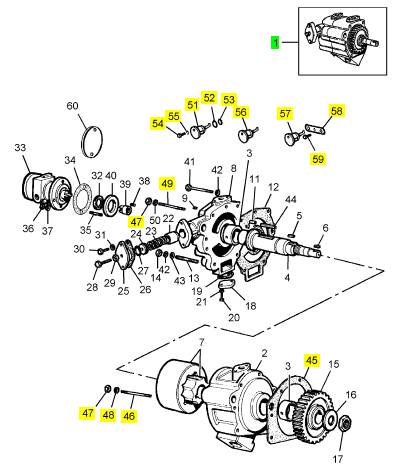

Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
2 SEV116D/1 1 SEV116D/1 OIL PUMP HOUSING
3 374/1226 2 374/1226 BUSH
4 SEV116E/13 1 SEV116E/13 SHAFT
5 506/485 1 506/485 KEY
6 353324 1 353324 KEY
7 SE116B/32 1 SE116B/32 ROTOR
8 SE116T/1 1 SE116T/1 COVER
9 641/27 1 641/27 PLUG
11 354470 2 354470 DOWEL
12 SE116C/5 1 SE116C/5 GASKET
13 2121/7 2 2121/7 STUD
14 317012 4 317012 NUT
15 SEV116/15 1 SEV116/15 OIL PUMP GEAR
16 88/590 1 88/590 WASHER
17 2530/200 1 2530/200 NUT
18 418/182 1 418/182 BLANKING PLATE
19 278/379 1 278/379 GASKET
20 312050 2 2314C044 SETSCREW
21 318209 2 318209 SPRING WASHER
22 SE125B/9 1 SE125B/9 PLUNGER
23 365/534 1 365/534 SPRING
24 SE125/10 1 SE125/10 CAP
25 418/154 1 418/154 FLANGE
26 278/391 1 278/391 GASKET
27 576/172 1 576/172 SEAL - O RING
28 312053 1 312053 BOLT
29 317011 1 317011 METRIC NUT
30 312050 2 2314C044 SETSCREW
31 318209 2 318209 SPRING WASHER
32 554/101 1 554/101 SEAL - OIL
33 SE597J 1 SE597N LIFT PUMP
34 SE597C/7 1 SE597C/7 GASKET - LIFT PUMP
35 316459 2 316459 STUD
36 317011 2 317011 METRIC NUT
37 318209 2 318209 SPRING WASHER
38 314446 2 314446 GRUB SCREW
39 SE266C 1 SE266C COUPLING
40 SE116/31 1 SE116/31 CARRIER
41 310068 2 310068 BOLT
42 318210 4 318210 SPRING WASHER
43 318012 4 318012 WASHER
44 506/508 1 506/508 KEY

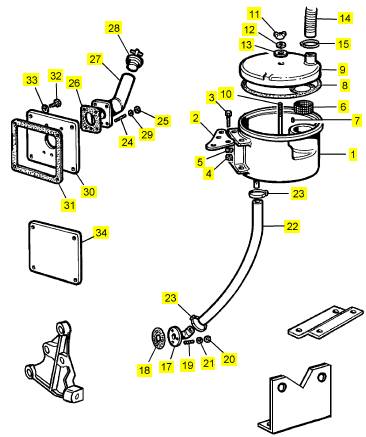

項目 零配件號碼 最近的部分號碼 描述
1 SE122/1 2 SE122/1 呼吸者體
2 SE122B/1 4 SE122B/1 支撐托架
3 312064 8 312064 固定螺釘
4 317012 8 317012 螺帽
5 2086/010 8 2086/010 彈簧塾圈
6 522/37 4 522/37 過濾器
7 55/61 2 55/61 合釘
8 331/275 2 331/275 密合墊
9 SE122AC/1 2 SE122AC/1 蓋子
10 316463 2 316463 圖釘
11 317505 2 317505 翼形螺帽
12 318209 2 318209 彈簧塾圈
13 318011 2 318011 墊圈
14 892/38 2 892/42 水管 -呼吸者
15 525/19 M 2 525/19 M 水管夾
17 SE122W/1 1 SE122W/1 肘管
17 SE122X/1 1 SE122X/1 肘管
18 331/266 2 331/266 密合墊
19 316478 6 316478 圖釘
20 317012 6 317012 螺帽
21 2086/010 6 2086/010 彈簧塾圈
22 892/32 2 892/32 管 -呼吸者
23 525/19 M 6 525/19 M 水管夾
24 316478 5 316478 圖釘
24 UF006/8 A 5 UF006/8 A 圖釘
25 317012 5 317012 螺帽
25 UFN106/一 5 UFN106/一 螺帽
26 282/315 1 282/315 密合墊 - 油的填隙料
26 282/301 1 282/301 密合墊 - 油的填隙料
27 SEV110B/1 1 SEV110C/1 油填隙料管
27 SV110B/1 1 SV110B/1 油填隙料
28 JV110A/2 1 JV110A/2 加油口蓋
29 318210 5 318210 彈簧塾圈
29 85/3 5 85/3 彈簧塾圈
30 SEV50X/30 1 SEV50X/30 檢驗蓋
30 504/703 1 504/703 板
31 282/299 1 282/299 密合墊
32 312064 4 312064 固定螺釘
33 318210 4 318210 彈簧塾圈
34 SEV50/30 1 SEV50/30 曲橋箱門
項目 零配件號碼 最近的部分號碼 描述
1 582/137 1 582/137 機油冷卻器

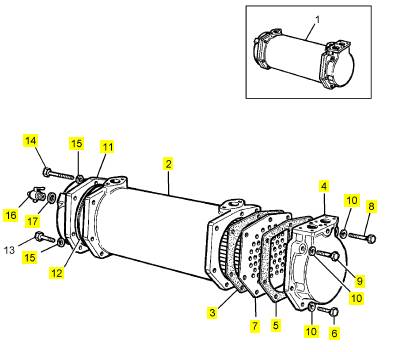

項目 零配件號碼 最近的部分號碼 描述
2 6 SE445A/12 1 6 SE445A/12 殼
3 283/111 1 283/111 密合墊 - 機油冷卻器
4 SE445B/1 1 SE445B/1 蓋
5 283/108 1 283/108 密合墊 - 機油冷卻器
6 312067 9 312067 固定螺釘
7 SE445E/2 1 SE445E/2 TUBESTACK
8 310193 1 310193 螺拴
9 310070 2 310070 螺拴
10 2086/010 12 2086/010 彈簧塾圈
11 SE445C/1 1 SE445C/1 蓋
12 576/184 1 576/184 密封O型圈
14 312065 2 312065 固定螺釘
15 2086/010 2 2086/010 彈簧塾圈
16 530/19 1 530/19 水栓
17 012652 1 012652 墊圈

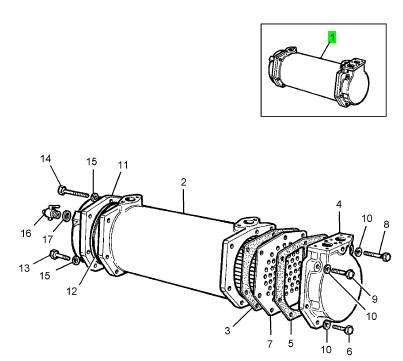

Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
1 582/139 1 582/139 OIL COOLER
(1) R/582/139 1 R/582/139 OIL COOLER
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
2 6SE445A/12 1 6SE445A/12 HOUSING
3 283/111 1 283/111 GASKET - OIL COOLER
4 SE445B/1 1 SE445B/1 COVER
5 283/108 1 283/108 GASKET - OIL COOLER
6 312067 9 312067 SETSCREW
7 SE445E/2 1 SE445E/2 TUBESTACK , &n, bsp;
8 310193 1 310193 BOLT
9 310070 2 310070 BOLT
10 2086/010 12 2086/010 SPRING WASHER
11 SE445C/1 1 SE445C/1 COVER
12 576/184 1 576/184 SEAL - O RING
14 312065 2 312065 SETSCREW
15 2086/010 2 2086/010 SPRING WASHER
16 530/19 1 530/19 TAP
17 012652 1 012652 WASHER
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
1 SEV111C/23 1 SEV111C/23 OIL FILTER HEAD
2 SEV111A/36 1 SEV111A/36 GASKET - OIL FILLER
3 312068 11 312068 SETSCREW
4 2086/010 11 2086/010 SPRING WASHER
5 535/203 3 535/203 ADAPTOR
6 SE111B 3 4324909 OIL FILTER
11 SEV111Q/17 1 SEV111Q/17 BASE
12 312064 4 312064 SETSCREW
13 2086/010 4 2086/010 SPRING WASHER
14 SEV111A/23 1 SEV111A/23 HEAD
15 418/183 1 418/183 BLANKING PLATE
16 278/394 1 278/394 GASKET
17 312063 2 312063 SETSCREW
18 318210 2 318210 SPRING WASHER
Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
1 SEV111C/23 1 SEV111C/23 OIL FILTER HEAD
2 SEV111A/36 1 SEV111A/36 GASKET - OIL FILLER
3 312068 11 312068 SETSCREW
4 2086/010 11 2086/010 SPRING WASHER
5 535/203 3 535/203 ADAPTOR
6 SE111B 3 4324909 OIL FILTER
11 SEV111Q/17 1 SEV111Q/17 BASE
12 312064 4 312064 SETSCREW
13 2086/010 4 2086/010 SPRING WASHER
14 SEV111A/23 1 SEV111A/23 HEAD
15 418/183 1 418/183 BLANKING PLATE
16 278/394 1 278/394 GASKET
17 312063 2 312063 SETSCREW
18 318210 2 318210 SPRING WASHER

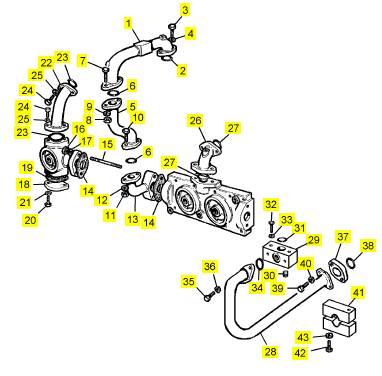

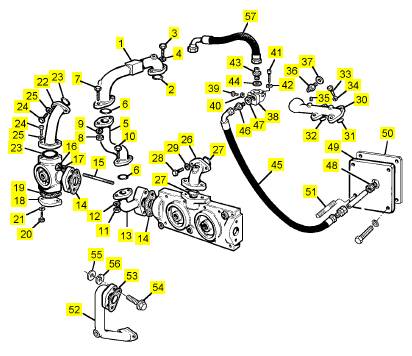

項目 零配件號碼 最近的部分號碼 描述
1 8 SE120/1 1 8 SE120/1 油管
2 576/181 2 576/181 密封O型圈
3 312064 2 312064 固定螺釘
4 2086/010 2 2086/010 彈簧塾圈
5 SEV120D/1 1 SEV120D/1 油管
6 576/175 1 576/175 密封O型圈
7 312066 2 312066 固定螺釘
8 317412 2 317412 螺帽
9 2086/010 2 2086/010 彈簧塾圈
10 312066 2 312066 固定螺釘
11 317412 2 317412 螺帽
12 2086/010 2 2086/010 彈簧塾圈
13 SEV120F/1 1 SEV120F/1 油管
14 278/376 3 278/376 密合墊
15 316487 2 316487 圖釘
16 317012 2 317012 螺帽
17 2086/010 2 2086/010 彈簧塾圈
18 418/175 1 418/175 凸緣
19 278/386 1 278/386 密合墊
20 312063 2 312063 固定螺釘
21 318210 2 318210 彈簧塾圈
22 SEV120C/1 1 SEV120C/1 油管
23 576/173 2 576/173 密封O型圈
24 312064 4 312064 固定螺釘
25 2086/010 4 2086/010 彈簧塾圈
26 SEV120B/1 1 SEV120B/1 管
27 576/173 1 576/173 密封O型圈
28 314060 4 314060 CAPSCREW
29 318209 4 318209 彈簧塾圈
30 SEV800J 1 SEV800J 管 -油
30 SEV120BU/19 1 SEV800J 油管
31 576/173 1 576/173 密封O型圈
32 576/176 1 576/176 密封O型圈
33 314060 4 314060 CAPSCREW
34 318209 4 318209 彈簧塾圈
35 641/28 2 641/28 栓塞
36 274/253 1 274/253 管套節
37 2277/042 1 2277/042 墊圈
38 SEV120BW/19 1 SEV800U 殼
39 343/162 1 343/162 栓塞
40 576/181 1 576/181 密封O型圈
41 314075 2 314075 CAPSCREW
42 318209 2 318209 彈簧塾圈
43 274/264 1 274/264 管套節
44 2277/042 1 2277/042 墊圈
45 789/590 1 789/590 油管
46 271/365 1 271/365 管套節
47 036616 1 036616 墊圈
48 860/296 1 860/296 放泄閥
49 504/753 1 504/753 門
50 282/299 1 282/299 密合墊
51 316478 2 316478 圖釘
52 SEV120D/19 1 SEV120D/19 管
53 278/392 1 278/392 密合墊
54 312067 2 312067 固定螺釘
55 317012 2 317012 螺帽
56 2086/010 2 2086/010 彈簧塾圈
57 789/604 1 檢查歷史 管 -冷卻器
57 789/550 1 檢查歷史 管
項目 零配件號碼 最近的部分號碼 描述
1 8 SE120/1 1 8 SE120/1 油管
2 576/181 2 576/181 密封O型圈
3 312064 2 312064 固定螺釘
4 2086/010 2 2086/010 彈簧塾圈
5 SEV120E/1 1 SEV120E/1 管
6 576/175 1 576/175 密封O型圈
7 312066 2 312066 固定螺釘
8 317412 2 317412 螺帽
9 2086/010 2 2086/010 彈簧塾圈
10 312066 2 312066 固定螺釘
11 317412 2 317412 螺帽
12 2086/010 2 2086/010 彈簧塾圈
13 SEV120F/1 1 SEV120F/1 油管
14 278/376 3 278/376 密合墊
15 316487 2 316487 圖釘
16 317012 2 317012 螺帽
17 2086/010 2 2086/010 彈簧塾圈
18 418/175 1 418/175 凸緣
19 278/368 1 278/394 密合墊
20 312063 2 312063 固定螺釘
21 318210 2 318210 彈簧塾圈
22 SEV120C/1 1 SEV120C/1 油管
23 576/173 2 576/173 密封O型圈
24 312064 4 312064 固定螺釘
25 2086/010 4 2086/010 彈簧塾圈
26 SEV120B/1 1 SEV120B/1 管
27 576/173 1 576/173 密封O型圈
28 SEV120BN/19 1 SEV800E 管
29 SEV120CE/19 1 SEV120CE/19 臺
30 641/28 1 641/28 栓塞
31 576/175 2 576/175 密封O型圈
32 312064 2 312064 固定螺釘
33 2086/010 2 2086/010 彈簧塾圈
34 576/181 2 576/181 密封O型圈
35 310069 2 310069 螺拴
36 2086/010 2 2086/010 彈簧塾圈
37 337/611 2 337/611 板
38 576/217 2 576/217 密封O型圈
39 310059 2 310059 螺拴
40 2086/010 2 2086/010 彈簧塾圈
41 551/777 1 551/777 砂箱夾
42 312068 1 312068 固定螺釘
43 2086/010 2 2086/010 彈簧塾圈

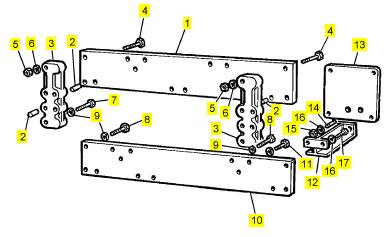

Item Parts No. Qty. Latest Part No. Description Cut Out Cut In Comment
1 16SE445/14 2 16SE445/14 PLATE
2 354500 6 354500 DOWEL
3 SEV445C/11 4 SEV445C/11 BRACKET
4 312068 8 312068 SETSCREW
5 317012 8 317012 NUT
6 318210 8 318210 SPRING WASHER
7 310059 2 310059 BOLT
8 312064 6 312064 SETSCREW
9 318210 8 318210 SPRING WASHER
10 12SE445C/14 1 12SE445C/14 BRACKET
10 12SE445D/14 1 12SE445D/14 BRACKET
11 312068 2 312068 SETSCREW
12 12SE445E/14 4 12SE445E/14 BRACKET
13 SEV50H/30 4 SEV50H/30 COVER
14 316478 8 316478 STUD
15 317012 2 317012 NUT
16 318210 28 318210 SPRING WASHER
17 312064 16 312064 SETSCREW

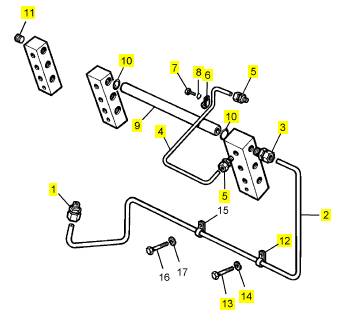

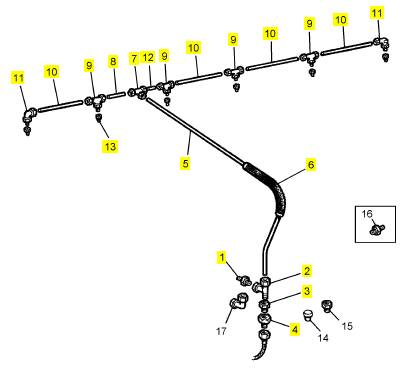

項目 零配件號碼 最近的部分號碼 描述
1 599/44 1 599/44 管套節
2 599/157 1 590 S/319 TEEPIECE
3 599/158 1 599/158 聯結器
4 599/159 1 599/159 承接器
5 SEV120BR/19 1 SEV800A 油管
6 417/57 1 417/57 套筒
7 590 S/318 1 590 S/318 TEEPIECE
8 SEV120J/19 1 SEV120J/19 管
9 590 S/319 4 590 S/319 TEEPIECE
10 SEV120K/19 4 SEV120K/19 管
11 590 S/320 2 590 S/320 肘管
12 SEV120L/19 1 SEV120L/19 管
13 SEV121F/50 6 SEV121F/50 噴射
項目 零配件號碼 最近的部分號碼 描述
1 590 S/9 2 590 S/9 管套節
2 12 SE120/35 1 檢查歷史 油管
2 12 SE120A/35 1 檢查歷史 油管
3 590 S/58 2 590 S/58 連接器
4 6 SE120J/35 12 6 SE120J/35 油管
5 599/42 24 檢查歷史 管套節
6 551/719 12 551/719 夾
7 312061 12 312061 固定螺釘
8 318210 12 318210 彈簧塾圈
9 347/543 10 347/543 油管
10 576/145 20 576/145 密封O型圈
11 641/27 2 641/27 栓塞
12 551/717 2 551/717 夾
13 310069 2 310069 螺拴
14 318210 2 318210 彈簧塾圈
項目 零配件號碼 最近的部分號碼 描述
1 SEV14N/12 1 SEV14N/12 水管
2 283/107 2 283/107 密合墊 - 水的連接
3 312064 8 312064 固定螺釘
4 2086/010 8 2086/010 彈簧塾圈
5 SEV14P/12 1 SEV14P/12 水管
6 SEV14/12 2 檢查歷史 肘管
7 341/180 2 341/180 密合墊 - 水的連接
8 312066 8 312066 固定螺釘

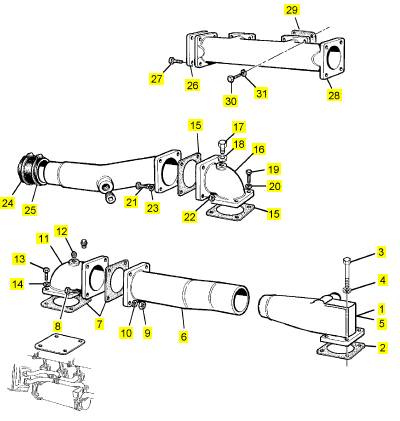

9 317012 8 317012 螺帽
10 2086/010 8 2086/010 彈簧塾圈
11 SEV14A/12 2 SEV14A/12 肘管
12 343/162 2 343/162 栓塞
13 312064 8 312064 固定螺釘
14 2086/010 8 2086/010 彈簧塾圈
15 341/180 8 341/180 密合墊 - 水的連接
16 SEV14A/12 2 SEV14A/12 肘管
17 335/29 4 335/29 栓塞
18 012651 4 012651 墊圈
19 312064 8 312064 固定螺釘
20 2086/010 8 2086/010 彈簧塾圈
21 312066 8 312066 固定螺釘
22 317012 8 317012 螺帽
23 2086/010 8 2086/010 彈簧塾圈
24 422/8 2 422/8 水管
24 419/419 N 2 422/8 水管
25 525/27 M 4 525/27 M 水管夾
26 504/707 2 504/707 板
27 312064 8 312064 固定螺釘
28 SEV14J/12 2 SEV14J/12 水管
29 283/106 4 283/106 密合墊 - 水的連接
30 312064 16 312064 固定螺釘
31 2086/010 16 2086/010 彈簧塾圈
拆 解 和 組 裝部 分
燃 油注 油 泵 - 拆 卸 和安 裝
i04328754
5.
如有必要 ，按照 步驟 5.a 至步驟 5.c 拆解 燃油注油
泵。
a. 拆卸 空心 螺栓 (7) 并 將燃油 注油 泵 (4) 從支 架
(3) 分 離。 拆 卸密 封墊圈 。
( 早期 型 號 )
拆 卸 步驟
注意
注: 作 臨時標 記， 以指 示燃 油注油 泵在 支架 上的方
位 。
b. 從支 架 (3) 上拆 下止 回閥 (8)。
c. 從燃 油注油 泵 (3) 拆 卸適配 器 (6) 和接頭 (5)。
安 裝 步 驟
保持 所有 零件 清潔 無雜 質。
雜質 會造 成快速 磨損 和縮短 部件 壽命 。
注意
在 檢驗 、 保養 、 測 試、 調 整及 維 修產 品 時， 務 必留
心 ， 確保 液體 盛 裝在 容器 中。 在打 開任 何 腔室 或拆
解 任何儲有 液體的部件 之前，要 準備好用合 適的容器
收 集 液體 。
表 1
工具
A
零 件 號
-
所需工具
零件 說 明
LOCTITE 542
注 意
數量
1
按照 本地 法規和 指令 處置 所有液 體。
1. 把供 油開 關轉到 “關閉 ”位 置。
保持 所有 零件 清潔 無雜 質。
雜質 會造成 快速 磨損 和縮短 部件 壽命 。
圖 1
g01437339
圖 2
g01437339
注: 用兩把 扳手 從燃油注 油泵 斷開接 頭和軟 管組件 ，
以 防燃 油注油 泵在 安裝支 架上轉 動。 蓋住 燃油 注油
泵 上所 有敞 開的 接頭 。
2. 拆卸 管路 (10) 和 接頭 (9)。
3. 從燃油 注油 泵 (4) 上斷開 軟管 組件 (1)。
4. 拆下螺 母 (2)。 將燃 油注 油泵 (4) 和支 架 (3) 作為
一個 組件 從發動 機上 拆下 。
1.
如有必要 ，按照 步驟 1.a 至步驟 1.c 組裝 燃油注油
泵。
a. 將工 具 (A) 涂 敷在 適配器 (6) 和接 頭 (5) 的螺
紋 上。 將 適配 器 (6) 和 接頭 (5) 安 裝至 燃油
注 油泵 (3)。
b. 將止回 閥 (8) 安裝 至支架 (3)。 將止回 閥擰緊至
扭 矩為 27 N·m (20 lb ft)。
c. 將燃 油注 油泵組 件 (4) 和兩 個新密 封墊圈 安置
在 支架 (3) 上。 安 裝空 心螺 栓 (7)。 牢 固地
擰 緊空 心螺 栓。
This document is printed from SPI². Not for RESALE
KCNR6924
5
拆 解 和 組 裝 部 分
注: 確保 燃油注 油泵 在支架 上的正 確方 位。
2. 將燃油 注油泵 (4) 和 支架 (3) 的組件 安置到 位并 安
裝螺母 (2)。 擰緊 螺母至扭矩為 50 N·m (35 lb ft)。
注: 用兩 把扳 手將 軟管 組件 和接頭 連接 至燃 油注 油
泵 ，以 防燃油 注油 泵在安 裝支架 上轉 動。
3. 將軟管 組件 (1) 連接 至燃 油注油 泵 (3) 上。
4. 安裝 管路 (10) 和 接頭 (9)。
5. 將供 油開 關置于 “接通 ”位 置。
6. 排出燃 油系 統中的 空氣。 請 參閱《操 作和 保養手
冊》 , “燃 油系 統 - 注 油”。
燃 油注 油 泵 - 拆 卸 和安 裝
( 晚 型)
i04328696

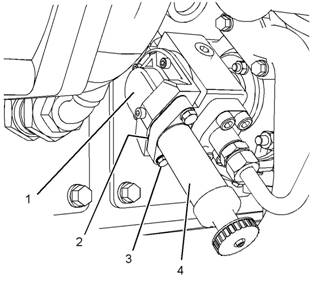

圖 3
g01429922
拆 卸 步驟
注意
2.
3.
拆下 螺栓 (3)。 從燃 油輸油 泵 (1) 拆 卸燃油 注油
泵 (4)。
拆卸 接頭 (2)（未 顯示 ）。
保持 所有 零件 清潔 無雜 質。
雜質 會造 成快速 磨損 和縮短 部件 壽命 。
安 裝 步 驟
注 意
注意
在 檢驗 、 保養 、 測 試、 調 整及 維 修產 品 時， 務 必留
心 ， 確保 液體 盛 裝在 容器 中。 在打 開任 何 腔室 或拆
解 任何儲有 液體的部件 之前，要 準備好用合 適的容器
收 集 液體 。
按照 本地 法規和 指令 處置 所有液 體。
1. 把供 油開 關轉到 “關閉 ”位 置。
保持 所有 零件 清潔 無雜 質。
雜質 會造成 快速 磨損 和縮短 部件 壽命 。
1. 確保 燃油 注油 泵和 燃油 輸油 泵的 接合面 清潔 、
無損 壞。
