卡特彼勒油氣解決方案

卡特彼勒修井用C7 ACERT™發動機

從壓力泵作業到固井，修井行業帶來了一系列特殊挑戰。 Cat 發動機能夠應對這些挑戰，并為客戶提供最低的擁有成本和運營成本。修井行業具有多種電力需求、發動機功能和嚴格的排放水平。 Cat 能夠應對這些挑戰，具有業內最廣泛的產品，包括危險場所發動機和 EPA Tier 4、歐 IV 排放卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理。Cat 卡特彼勒修井用發動機適用于多種應用領域，包括壓力泵、修井鉆機、壓井泥漿泵、連續油管泵支持、酸化設備、固井設備、攪拌機、連續油管設備以及液壓發電設備。全球的 Cat 代理商網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理支持、維修、零件和保修。

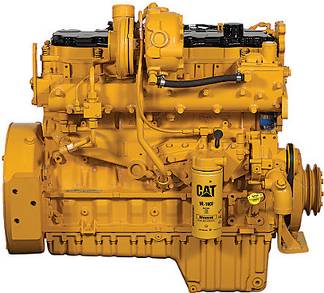

卡特彼勒修井用發動機C7 ACERT™ (WATER-COOLED MANIFOLD)

卡特彼勒修井用發動規格

概述

Cat C7 ACERT 發動機是石油領域的嚴苛應用場合的理想解決方案。 數十年的現場運行以及高強度的研發使 Cat C7 ACERT 發動機能夠提供優異的性能、較低的運營成本和較少的排放。C7 ACERT 發動機支持的應用設備包括泵橇組、酸化處理設備、固井設備、盤管設備和液壓電源設備。 全球的 Cat 代理商網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理支持、維修、零件和保修。C7 ACERT 發動機在轉速為 2200 rpm 時的額定值為 205 bkW（275 bhp），符合 IMO Tier II、 EPA 船用 Tier 3、EPA 非公路 Tier 3 等效排放標準和歐 IIIA 等效排放標準。 它們的靈活性符合 EPA 和歐盟標準，適用于其他管制和非管制地區。

一般卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理卡特彼勒修井用發動規格

排放

尺寸

液體容量

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動機設計

久經考驗的可靠性和耐用性- 45°C 高溫環境工作能力* - 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍

CAT® 危險場所發動機

Cat 危險場所石油發動機經過 Caterpillar 提供的第三方認證- Class I Division 2（NEC 500），- Class I Zone 2（NEC 505）以及- ATEX 指令（94/9/EC）Group II、含 Gas Group IIA 的 3G 環境（Zone 2）、Electrical IIC 和 Temperature Class T3**

卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理

- 電子線束包含點對點接線，但任何電源線/信號線中都不帶接合裝置- 電子線束和接頭采用了二次成型工藝，并穿過聚氨酯管以提供沖擊和垂直火焰?zhèn)鞑シ雷o。- 為了滿足安全要求，需要使用專用工具將接頭斷開，接頭還應標有“通電時嚴禁斷開”警告。- 經過 ATEX 和 NEC 認證的選裝 25' 客戶線束- 根據 EN 60079-15 標準，ECU 作為發動機的一部分通過了有限排氣認證。 ECU 受不銹鋼護罩的保護。- 閥室蓋底座上的噴油器接頭受不銹鋼護罩的保護

高級數字發動機管理

ADEM A4 發動機管理系統將速度控制裝置、空氣/燃料比控制裝置和點火/爆震控制裝置整合到了一個完善的發動機管理系統中。 卡特彼勒修井用發動控制系統擁有集成式數字點火、發動機保護和監控功能

卡特彼勒修井用發動機空氣系統

- 提供獨立回路（水對空）后冷器選件，以滿足各種應用環境的需求。- 水冷式排氣歧管和渦輪增壓器能夠在運行時保持符合 ATEX 標準的表面溫度

卡特彼勒修井用發動機維護更方便

- 前部、右側和后部的油尺- 遠程機油濾清器和燃油濾清器- 12V 和 24V 電子系統，可提高應用靈活性

定制組件

Cat 工廠定制組件能夠滿足您的特定石油應用場合需求，大可讓您高枕無憂。 Cat 發動機、發電機、外殼、控制裝置、散熱器、變速箱 — 您的項目所需的一切 — 都能夠定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

卡特彼勒修井用發動全套附件

各種出廠安裝的發動機附件縮短了包裝時間。

卡特彼勒修井用發動測試

每一臺發動機都經過滿載卡特彼勒修井用發動測試，以確保達到正確的發動機性能。

通過全球 CAT 代理商網絡提供產品支持

2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理人員為您的石油發動機提供全方位服務- Cat 零件和人工保修- 預防性維護協議可用于故障出現前的維修- S•O•S SM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較

超過 80 年的發動機制造經驗

由于擁有這些制造流程，因此 Caterpillar 能夠生產高質量的可靠產品。- 鑄鐵發動機缸體、缸蓋、缸套和飛輪外殼- 機器的重要部件- 組裝整個發動機

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動標準/選裝設備

C7 ACERT™ (WATER-COOLED MANIFOLD) 標準設備

卡特彼勒修井用發動機

渦輪增壓器，獨立回路（SCAC）

一個安裝在右側中心的渦輪增壓器，帶水冷式渦輪機殼體

進氣口，右側后向，101.6 mm（4"）接頭類型

卡特彼勒修井用發動控制系統

電子調速、PTO 速度控制

可編程額定值

冷模式起動策略

自動海拔補償

燃油冷卻 ECU

燃油溫度功率補償

可編程低怠速和高怠速

電子診斷和故障記錄

可編程監控系統（發動機轉速、溫度、壓力）

J1939 廣播（診斷和發動機狀態）

經過認證的電氣卡特彼勒修井用發動控制系統

發動機降低功率：自動環境溫度補償

卡特彼勒修井用發動冷卻系統

自動調溫器和殼體，前向出口 — 51 mm（2.01"）接頭

皮帶傳動離心水套水泵

水泵 — 入口右側前部垂直入口（朝下）— 63 mm（2.48"）

卡特彼勒修井用發動排氣系統

一個安裝在右側中心的渦輪增壓器，帶水冷式渦輪機殼體

排氣歧管 — 水冷式

前渦輪排氣管

卡特彼勒修井用發動飛輪和飛輪外殼

必需選擇：SAE 編號 1、SAE 編號 2 或 SAE 編號 3 飛輪和外殼 SAE 標準旋轉裝置

卡特彼勒修井用發動燃油系統

HEUI 卡特彼勒修井用發動燃油系統

燃油細濾清器 — 左側前部（2 微米高性能）

輸油泵 — 左側前部

燃油注油泵 — 左側前部

卡特彼勒修井用發動潤滑系統

曲軸箱通氣孔 — 頂部后部

曲軸箱煙霧處理系統 — 右側

機油冷卻器 — 右側

機油濾清器 — 右側

油底殼 — 前部油槽，31 L（33 qt）換油容量

機油加注口 — 正面頂部閥室蓋

機油油位表 — 左側后部

發動機機油泵 — 齒輪驅動型

機油取樣閥，右側

卡特彼勒修井用發動動力輸出

曲軸傳動皮帶輪 — 2 個凹槽，190 mm（7.5"）直徑，22.3 mm（0.88"）寬

常規

減振器

吊耳

資料

無噴漆

必需選件

飛輪外殼和飛輪

粗濾清器/油水分離器

渦輪方向

C7 ACERT™ (WATER-COOLED MANIFOLD) 選裝設備

卡特彼勒修井用發動機

預濾清器

進氣彎管

卡特彼勒修井用發動機充電系統

卡特彼勒修井用發動冷卻系統

出水彎管

冷卻液調節劑

卡特彼勒修井用發動機排放認證

IMO 認證

卡特彼勒修井用發動飛輪和飛輪外殼

曲軸油封

卡特彼勒修井用發動機儀器

儀表和儀表板

卡特彼勒修井用發動潤滑系統

油底殼

排放口和蓋子

遠程機油濾清器

潤滑油

卡特彼勒修井用發動機安裝系統

結構鋼底座

發動機支架 — 前部和后部

卡特彼勒修井用發動動力輸出

曲軸皮帶輪

常規

工具套件

卡特彼勒修井用發動機C7 ACERT™ (HAZARDOUS LOCATION)

卡特彼勒修井用發動規格

概述

Cat C7 ACERT 危險場所發動機是石油領域的專業應用場合和嚴苛應用場合的理想解決方案。 發動機在工廠經過危險場所認證，最大限度減少了安裝的設計、時間和成本。 數十年的現場運行以及高強度的研發使 Cat C7 ACERT 危險場所發動機能夠提供優異的性能、較低的運營成本和較少的排放。危險場所發動機經過認證，可以在面臨爆炸危險的環境中工作。 C7 ACERT 發動機支持的應用設備包括泵橇組、酸化處理設備、固井設備、盤管設備和液壓電源設備。 全球的 Cat 代理商網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理支持、維修、零件和保修。C7 ACERT 危險場所發動機在轉速為 2200 rpm 時的額定值為 153-172 bkW（205-230 bhp），符合 IMO Tier II、 EPA 船用 Tier 3、EPA 非公路 Tier 3 等效排放標準和歐 IIIA 等效排放標準。 它們的靈活性符合 EPA 和歐盟標準，適用于其他管制和非管制地區。

一般卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理卡特彼勒修井用發動規格

排放

尺寸

液體容量

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動機設計

- 久經考驗的可靠性和耐用性- 45°C 高溫環境工作能力*- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍

CAT® 危險場所發動機

Cat 危險場所石油發動機經過 Caterpillar 提供的第三方認證- Class I Division 2（NEC 500）、- Class I Zone 2（NEC 505）以及- ATEX 指令（94/9/EC）Group II、含 Gas Group IIA 的 3G 環境（Zone 2）、Electrical IIC 和 Temperature Class T3

卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理

- 電子線束包含點對點接線，但任何電源線/信號線中都不帶接合裝置- 電子線束和接頭采用了二次成型工藝，并穿過聚氨酯管以提供沖擊和垂直火焰?zhèn)鞑シ雷o。- 為了滿足安全要求，需要使用專用工具將接頭斷開，接頭還應標有“通電時嚴禁斷開”警告。- 經過 ATEX 和 NEC 認證的選裝 25' 客戶線束- 根據 EN 60079-15 標準，ECU 作為發動機的一部分通過了有限排氣認證。 ECU 受不銹鋼護罩的保護。- 閥室蓋底座上的噴油器接頭受不銹鋼護罩的保護

高級數字發動機管理

ADEM A4 發動機管理系統將速度控制裝置、空氣/燃料比控制裝置和點火/爆震控制裝置整合到了一個完善的發動機管理系統中。 卡特彼勒修井用發動控制系統擁有集成式數字點火、發動機保護和監控功能

卡特彼勒修井用發動機空氣系統

- 提供遠程后冷器（REMAC、空對空）和獨立回路（水對空）后冷器選件，以滿足各種應用環境的需求。- 水冷式排氣歧管和渦輪增壓器能夠在運行時保持符合 ATEX 標準的表面溫度- 進氣口關閉功能使操作員能夠?qū)崿F(xiàn)緊急關閉

卡特彼勒修井用發動機維護更方便

- 前部、右側和后部的油尺- 遠程機油濾清器和燃油濾清器- 12V 和 24V 電子系統，可提高應用靈活性

定制組件

Cat 工廠定制組件能夠滿足您的特定石油應用場合需求，大可讓您高枕無憂。 Cat 發動機、發電機、外殼、控制裝置、散熱器、變速箱 — 您的項目所需的一切 — 都能夠定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

卡特彼勒修井用發動全套附件

各種出廠安裝的發動機附件縮短了包裝時間。

卡特彼勒修井用發動測試

每一臺發動機都經過滿載卡特彼勒修井用發動測試，以確保達到正確的發動機性能

通過全球 CAT 代理商網絡提供產品支持

2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理人員為您的石油發動機提供全方位服務- Cat 零件和人工保修- 預防性維護協議可用于故障出現前的維修- S•O•S SM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較

超過 80 年的發動機制造經驗

由于擁有這些制造流程，因此 Caterpillar 能夠生產高質量的可靠產品。- 鑄鐵發動機缸體、缸蓋、缸套和飛輪外殼- 機器的重要部件- 組裝整個發動機

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動標準/選裝設備

C7 ACERT™ (HAZARDOUS LOCATION) 標準設備

卡特彼勒修井用發動機

渦輪增壓器，獨立回路（SCAC）或遠程（REMAC）后冷器

一個安裝在右側中心的渦輪增壓器，帶水冷式渦輪機殼體

進氣口，右側后向，101.6 mm（4"）接頭類型

卡特彼勒修井用發動控制系統

電子調速、PTO 速度控制

可編程額定值

冷模式起動策略

自動海拔補償

燃油冷卻 ECU

燃油溫度功率補償

可編程低怠速和高怠速

電子診斷和故障記錄

可編程監控系統（發動機轉速、溫度、壓力）

J1939 廣播（診斷和發動機狀態）

經過認證的電氣卡特彼勒修井用發動控制系統

發動機降低功率：自動環境溫度補償

卡特彼勒修井用發動冷卻系統

自動調溫器和殼體，前向出口 — 51 mm（2.01"）接頭

皮帶傳動離心水套水泵

水泵 — 入口右側前部垂直入口（朝下）— 63 mm（2.48"）

卡特彼勒修井用發動排氣系統

一個安裝在右側中心的渦輪增壓器，帶水冷式渦輪機殼體

排氣歧管 — 水冷式

前渦輪排氣管

卡特彼勒修井用發動飛輪和飛輪外殼

必需選擇：SAE 編號 1、SAE 編號 2 或 SAE 編號 3 飛輪和外殼 SAE 標準旋轉裝置

卡特彼勒修井用發動燃油系統

HEUI 卡特彼勒修井用發動燃油系統

燃油細濾清器 — 左側前部（2 微米高性能）

輸油泵 — 左側前部

燃油注油泵 — 左側前部

卡特彼勒修井用發動潤滑系統

曲軸箱通氣孔 — 頂部后部

曲軸箱煙霧處理系統 — 右側

機油冷卻器 — 右側

機油濾清器 — 右側

油底殼 — 前部油槽，31 L（33 qt）換油容量

機油加注口 — 正面頂部閥室蓋

機油油位表 — 左側后部

發動機機油泵 — 齒輪驅動型

機油取樣閥，右側

卡特彼勒修井用發動動力輸出

曲軸傳動皮帶輪 — 2 個凹槽，190 mm（7.5"）直徑，22.3 mm（0.88"）寬

常規

減振器

吊耳

資料

無噴漆

必需選件

飛輪外殼和飛輪

粗濾清器/油水分離器

渦輪方向

C7 ACERT™ (HAZARDOUS LOCATION) 選裝設備

空氣壓縮機

空氣壓縮機調速器

卡特彼勒修井用發動機

預濾清器

進氣彎管

卡特彼勒修井用發動機充電系統

卡特彼勒修井用發動冷卻系統

卡特彼勒修井用發動機排放認證

IMO 認證

卡特彼勒修井用發動飛輪和飛輪外殼

曲軸油封

卡特彼勒修井用發動機儀器

儀表和儀表板

卡特彼勒修井用發動潤滑系統

油底殼

排放口和蓋子

遠程機油濾清器

潤滑油

卡特彼勒修井用發動機安裝系統

結構鋼底座

發動機支架 — 前部和后部

卡特彼勒修井用發動動力輸出

后部封閉式離合器

液壓泵傳動裝置

曲軸皮帶輪

常規

工具套件
