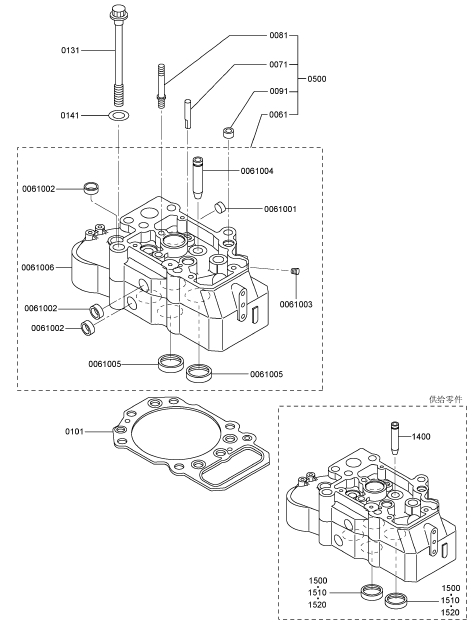

參考號

零件編號

零件名稱和描述

數量

0061

*

缸蓋總成

16

0061001

04826-22500

密封蓋

16

0061002

04826-22800

密封蓋112

0061003

04827-71000

內六角錐螺塞

16

0061004

*

導管

64

0061005

*

閥座,半成品

64

0061006

*

缸蓋總成

16

0071

33501-13400

導管

32

0081

37501-11401

噴油器壓板雙頭螺栓

16

0091

37501-01501

定位銷

16

0101

37501-12200

缸蓋墊片

16

0131

37501-12501

螺栓(氣缸頭)

96

0141

33707-11701

墊圈

96

0500

37501-80050

缸蓋總成

16

1410

37101-10600

導管,成品

64

1500

37501-13100

閥座,成品標準

64

1510

37501-14200

閥座,成品過大

0.03

1520

37501-14300

閥座,成品過大

0.06

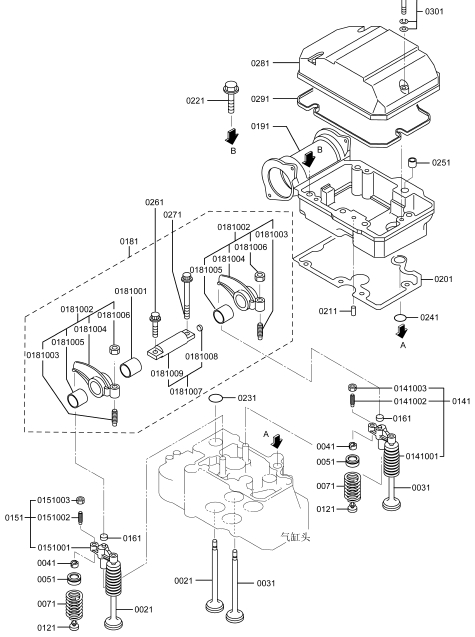

參考號

零件編號

零件名稱和描述

數量

0021

37504-03800

進氣閥

32

0031

37504-40200

排氣閥

32

0041

32504-00400

鎖夾128

0051

37504-00300

氣門旋轉機構

64

0071

37504-10400

氣門彈簧

64

0121

33504-10300

氣門桿密封圈

64

0141

*

排氣橋總成

16

0141001

37504-03400

排氣閥橋

16

0141002

37704-03300

閥橋調節螺釘

32

0141003

F2305-10000

螺母

32

0151

*

進氣橋總成

16

0151001

37504-03500

進氣閥橋

16

0151002

37704-03300

閥橋調節螺釘

16

0151003

F2305-10000

螺母

16

0161

30004-24302

蓋子

32

0181

*

搖臂和軸總成

16

0181001

37504-04300

搖臂隔套

16

0181002

37504-22021

搖臂組件

32

0181003

37104-02800

調節螺釘

32

0181004

*

搖臂

32

0181005

37504-32500

搖臂襯套

32

0181006

F2305-12000

螺母

32

0181007

37504-54012

搖臂軸組件

16

0181008

04826-21000

密封蓋

16

0181009

*

搖臂軸

16

0191

37504-51102

搖臂座

16

0201

37504-31200

搖臂座墊片

16

0211

F2846-06000

定位銷

16

0221

MC802397

螺栓

80

0231

37504-02300

O型圈

16

0241

05507-10200

O型圈

16

0251

37501-01501

定位銷

16

0261

MH000854

法蘭面螺栓

16

0271

37504-14600

螺栓

16

0281

37504-26101

搖臂蓋罩

16

0291

37504-66200

搖臂蓋罩O型圈

16

0301

F1825-10065

組合螺栓裝配螺栓

47

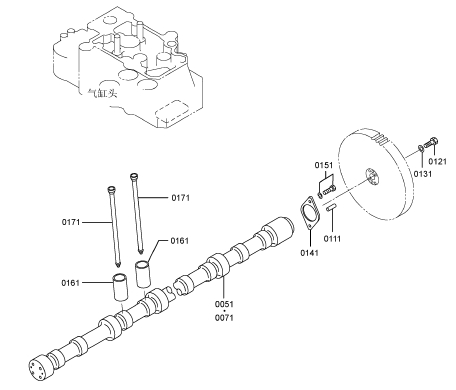

參考號

零件編號

0051 37805

01301 凸輪軸右側 1

0071 37805

01401 凸輪軸左側 1

0111 F2846

12000 定位銷 4

0121 37525

09600 螺栓 8

0131 37525

07901 墊圈 8

0141 37505

10800 凸輪軸推力片 2

0151 F1805

12030 組合螺栓裝配螺栓 4

0161 37505

31100 挺柱 32

0171 37505

13100 推桿 32

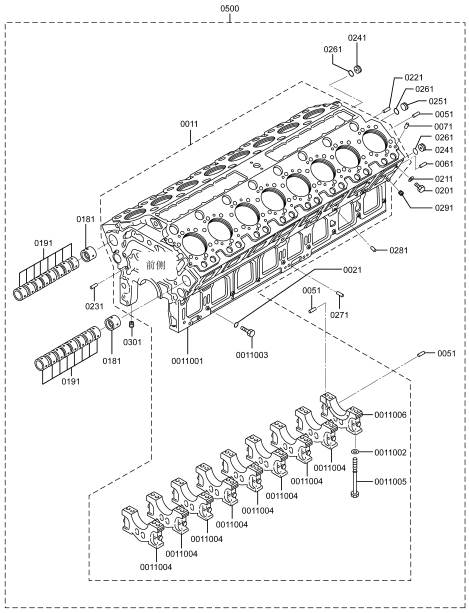

參考號

零件編號

零件名稱和描述

數量

0011

*

曲軸箱組件

1

0011001

*

曲軸箱，氣缸

1

0011002

32507-01400

墊圈

36

0010003

37707-01701

螺栓

18

0011004

*

主軸承端蓋

8

0011005

37707-11801

螺栓(軸承端蓋)

36

0011006

*

主軸承端蓋

1

0021

05507-10220

O型圈

18

0051

37707-01900

定位銷

6

0061

F2846-08000

定位銷

2

0071

37807-02600

定位銷

32

0181

37707-03100

襯套(凸輪軸)

2

0191

37707-03200

襯套(凸輪軸)

16

0201

37507-03901

固定螺栓

18

0211

05946-01201

密封墊圈

18

0221

32307-02500

定位銷

2

0231

32307-02500

定位銷

2

0241

37507-00702

噴孔板

2

0251

32607-10700

防塵塞

1

0261

05507-10340

O型圈

3

0271

F2846-20000

定位銷

8

0281

F2846-12000

定位銷

4

0291

04827-71300

內六角錐螺塞

2

0301

04827-71300

內六角錐螺塞

1

0500

37807-90011

機體總成

1

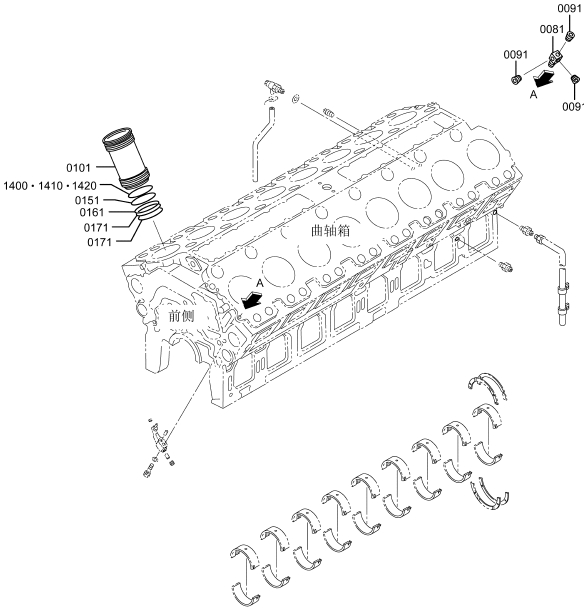

參考號

零件編號

0081 37736

19300 接頭 1

0091 F5006

10000 內六角錐螺塞 3

0101 38C07

05700 缸套 16

0151 37507

32400 缸套O型圈 16

0161 37107

04201 缸套O型圈 16

0171 37107

04300 缸套O型圈 32

1400 37507

12500 墊圈厚度0.10 AR

1410 37507

12510 墊圈厚度0.05 AR

1420 37507

12520 墊圈厚度0.15 AR

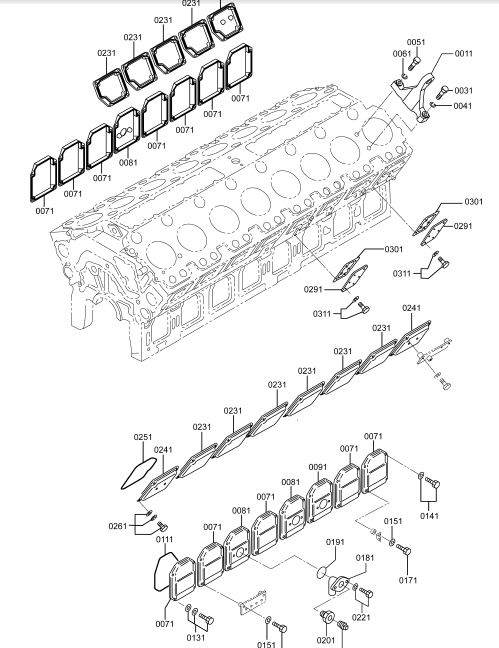

參考號

零件編號

0011 37N07

00900 吊板 4

0031 F1035

20075 螺栓 4

0041 F2515

20000 彈簧墊圈 4

0051 F1035

16055 螺栓 4

0061 F2515

16000 彈簧墊圈 4

0071 37507

27100 側蓋 12

0081 37507

27200 側蓋 3

0091 37807

17200 側蓋 1

0111 37507

16401 側蓋O型圈 16

0131 F1825

12030 組合螺栓裝配螺栓 54

0141 F1805

12050 組合螺栓裝配螺栓 2

0151 F2515

12000 彈簧墊圈 6

0161 F1035

12075 螺栓 4

0171 F1035

12065 螺栓 2

0181 47510

51700 接頭 1

0191 05507

20550 O型圈 1

0201 64393

46700 接頭 1

0211 F5006

10000 內六角錐螺塞 1

0221 F1805

10025 組合螺栓裝配螺栓 2

0231 37507

37400 凸輪室蓋 13

0241 37507

37800 凸輪室蓋 3

0251 37507

16501 凸輪室O型圈 16

0261 F1825

12025 組合螺栓裝配螺栓 54

0291 37807

06101 蓋板 4

0301 37807

16200 墊片 4

0311 F1805

12025 組合螺栓裝配螺栓 24

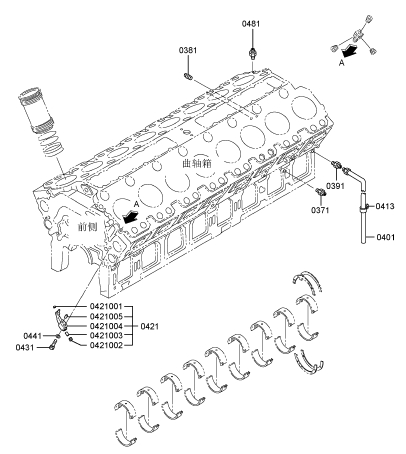

參考號

零件編號

零件名稱和描述

數量

0371

F4540-10000

接頭

2

0381

F5006-10000

內六角錐螺塞

1

0391

F4540-06300

接頭

1

0401

45954-30050

機油管

1

0413

05317-40600

夾頭

1

0421

37707-28040

噴油嘴總成

16

0421001

05950-04006

定位螺釘

16

0421002

05969-00300

定位螺釘

16

0421003

31119-12201

閥

16

0421004

*

噴油器本體

16

0421005

F2846-06000

定位銷

16

0431

37707-08500

帶孔螺栓

16

0441

36207-08900

墊圈(錐面彈性)

16

0481

F4540-12000

接頭

1

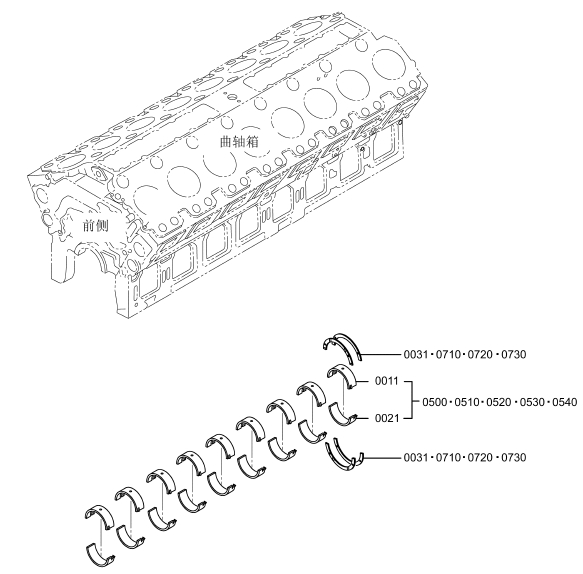

參考號

零件編號

零件名稱和描述

數量

0011

*

主軸瓦上瓦(A4Z)

標準

9

0021

*

主軸瓦下瓦(A4Z)

標準

9

0031

37709-18100

推力片標準

4

0500

37709-12010

主軸承組件標準

9

0510

37709-12020

主軸承組件尺寸不足

0.25

9

0520

37709-12030

主軸承組件尺寸不足

0.50

9

0530

37709-12040

主軸承組件尺寸不足

0.75

9

0540

37709-12050

主軸承組件尺寸不足

1.00

9

0710

37709-18200

推力片過大

0.25

4

0720

37709-18300

推力片過大

0.50

4

0730

37709-18400

推力片過大

0.75

4

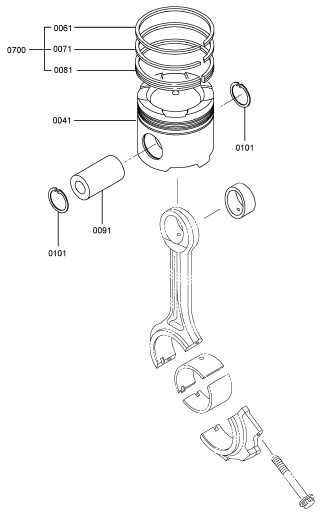

參考號

零件編號

零件名稱和描述

數量

0041

37517-17700

活塞標準

16

0061

*

活塞環(壓縮)

16

0071

*

活塞環(第二道)

16

0081

*

活塞環(潤滑油)

16

0091

37517-18100

活塞銷

16

0101

F3202-07000

擋圈

32

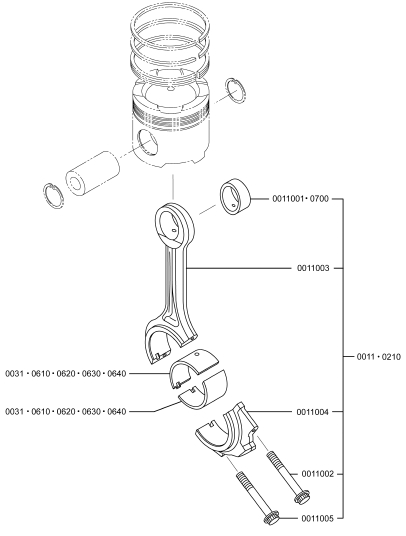

參考號

零件編號

零件名稱和描述

數量

0011

*

連桿組件標準

16

0011001

*

襯套(連桿)

16

0011002

37519-21301

連桿螺栓

16

0011003

*

連桿

16

0011004

*

端蓋(連桿)

16

0011005

37519-11401

連桿螺栓

16

0031

37519-13100

軸承(連桿)

標準

32

0210

37719-32021

連桿組件等級

M:15.42KG

16

0610

37519-13200

軸承(連桿)

尺寸不足

0.25

0620

37519-13300

軸承(連桿)

尺寸不足

0.50

0630

37519-13400

軸承(連桿)

尺寸不足

0.75

0641

37519-13500

軸承(連桿)

尺寸不足

1.00

0700

37519-10600

襯套(連桿)

16

參考號

零件編號

零件名稱和描述

數量

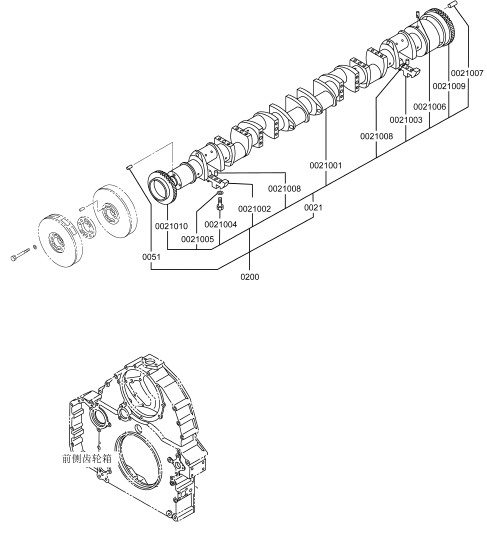

0021

*

曲軸組件

1

0021001

*

曲軸

1

0021002

37820-04100

平衡重塊

15

0021003

37820-04200

平衡重塊

1

0021004

37820-04300

螺栓

32

0021005

37820-04400

墊圈

32

0021006

37820-04500

定位銷

1

0021007

37820-04600

定位銷

2

0021008

37820-04700

定位銷

16

0021009

37823-05100

曲軸齒輪后側

Z=75

0021010

37825-02100

曲軸齒輪前側

Z=75

0051

37820-00500

定位銷

2

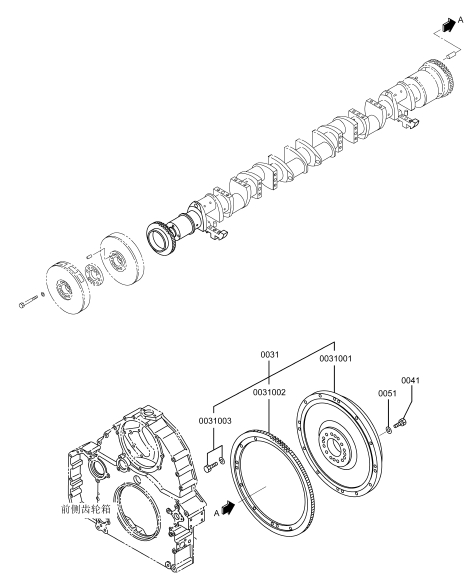

參考號

零件編號

零件名稱和描述

數量

0031

37721-00061

飛輪組件

1

0031001

*

飛輪

1

0031002

37721-20201

齒圈擋位數193

1

0031003

F1805-10045

組合螺栓裝配螺栓

12

0041

F1035-22090

螺栓

12

0051

33707-11701

墊圈

12

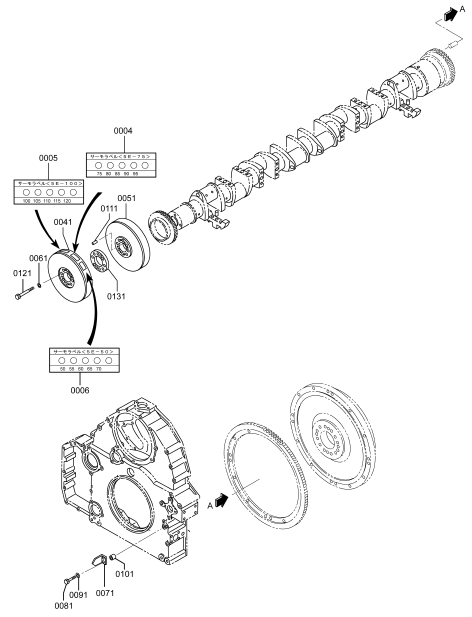

參考號

零件編號

0004 32522

04111 溫度標簽組選裝(75℃

0005 32522

04211 溫度標簽組選裝(100℃

0006 32522

04311 溫度標簽組選裝(50℃

0041 37822

11100 減震器前側 1

0051 37722

01200 減震器后側 1

0061 33707

11701 墊圈 8

0071 37722

10800 指針 1

0081 F1035

12060 螺栓 2

0091 F2515

12000 彈簧墊圈 2

0101 45713

62200 隔圈 2

0111 F2846

20000 定位銷 2

0121 F1035

22130 螺栓 8

0131 37722

10501 隔套(減震器) 2

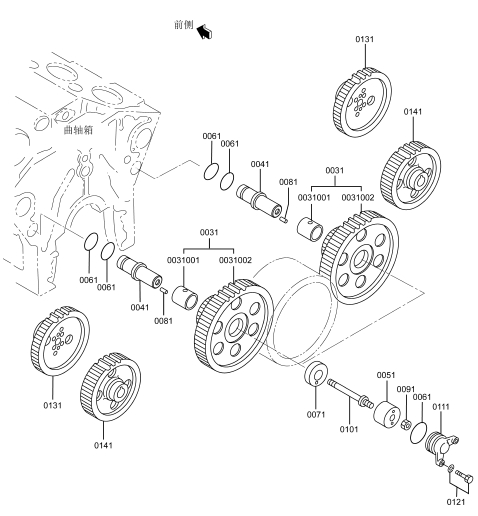

參考號

零件編號

零件名稱和描述

數量

0031

37723-03031

惰齒輪總成擋位數32

&

0031001

37723-03300

風扇襯套

2

0031002

*

惰齒輪左側

2

0041

37823-03600

惰輪軸

2

0051

37723-04601

止推環

2

0061

05507-20600

O型圈

6

0071

37823-03801

推力片

2

0081

F2846-08000

定位銷

2

0091

37723-04400

惰齒輪螺母

2

0101

37723-14701

惰齒輪螺栓(M20-M18)

2

0111

37723-04900

蓋板

2

0121

F1805-12030

組合螺栓裝配螺栓

4

0131

37723-11101

凸輪軸齒輪擋位數60

2

0141

37723-12100

噴油泵齒輪擋位數60

2

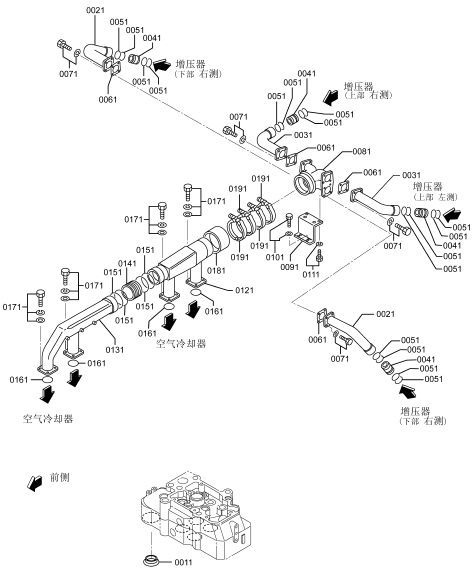

參考號

零件編號

0011 37530

00200 進氣管墊片 16

0021 37830

21100 空氣管 2

0031 37830

21201 空氣管 2

0041 37830

01501 接頭 4

0051 35A30

00100 O型圈 16

0061 37730

11501 氣管墊片 4

0071 F2005

10035 組合螺栓裝配螺栓 16

0081 37830

03404 空氣管 1

0091 37830

11600 氣管支撐 1

0101 F1805

10020 組合螺栓裝配螺栓 4

0111 F2005

10020 組合螺栓裝配螺栓 4

0121 37830

17301 空氣管后側 1

0131 37830

27100 空氣管前側 1

0141 37830

09800 接頭 1

0151 05507

11350 O型圈 4

0161 05507

21200 O型圈 4

0171 F1825

10035 組合螺栓裝配螺栓 16

0181 37830

33600 橡膠管 1

0191 05317

52201 夾箍 4

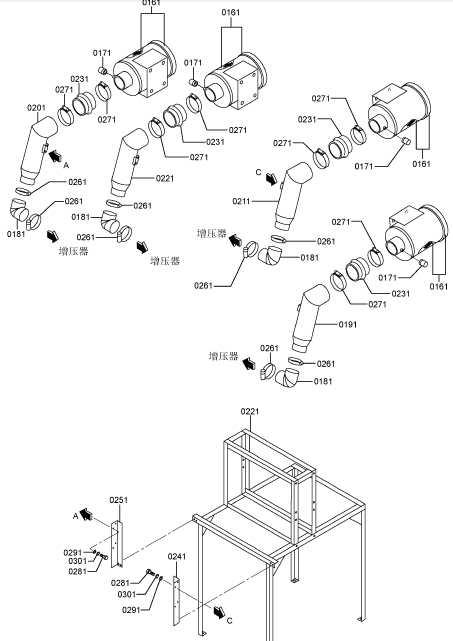

參考號

零件編號

0161 47220

47703 空氣濾清器 4

0171 47220

34401 指示器 4

0181 47220

47600 彎管 4

0191 47521

74100 進氣管A 左側 1

0201 47521

74200 進氣管A 右側 1

0211 47521

74300 進氣管B 左側 1

0221 47521

74400 進氣管B 右側 1

0231 47220

47300 空氣管 4

0241 47521

73800 空氣管支撐左側 1

0251 47521

73900 空氣管支撐右側 1

0261 05317

52001 夾箍 8

0271 05317

52801 夾箍 8

0281 F1035

10020 螺栓 8

0291 F2500

10000 平墊圈 8

0301 F2515

10000 彈簧墊圈 8

0161 47220

47703 空氣濾清器 4

0171 47220

34401 指示器 4

0181 47220

47600 彎管 4

0191 47521

74100 進氣管A 左側 1

0201 47521

74200 進氣管A 右側 1

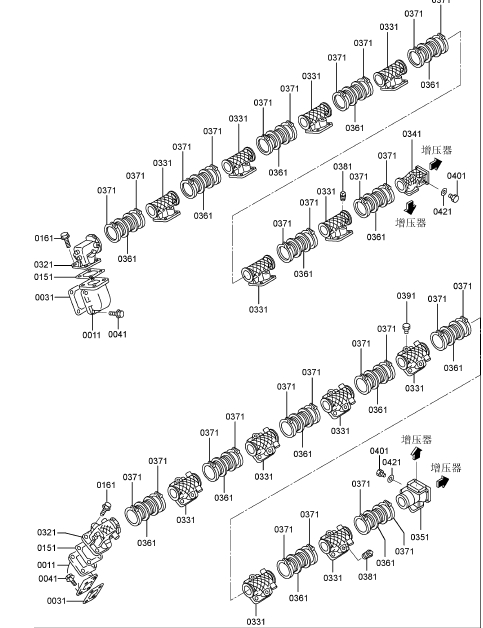

參考號

零件編號

0011 37732

21102 接頭 16

0031 37532

09500 排氣管墊片 16

0041 37532

00800 法蘭面螺栓 64

0151 37732

10900 排氣管墊片 16

0161 32532

20800 螺栓 64

0321 37732

53101 排氣歧管 2

0331 37732

53201 排氣歧管 12

0341 37732

73301 排氣歧管右側 1

0351 37732

63401 排氣歧管左側 1

0361 37732

53700 柔性接頭 14

0371 37732

13801 V型管夾 28

0381 F5006

13000 內六角錐螺塞 14

0391 37732

02600 內六角錐螺塞 16

0401 37N32

04100 螺紋螺塞 4

0421 41232

03900 空冷器墊片 4

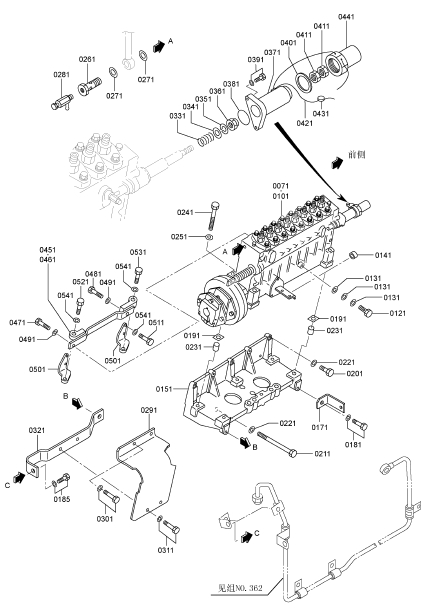

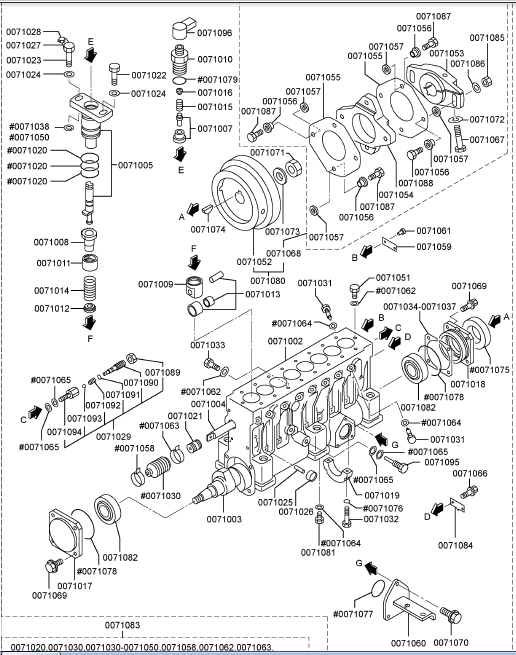

參考號

零件編號

零件名稱和描述

數量

0071 48A30

09005 PS8A HL

23

R8

0101 48A40

09005 PS8A HR

23

R8

0121 37136

09100 帶孔螺栓 2

0131 05946

01201 密封墊圈 6

0141 37561

03700 隔圈 2

0151 37861

61100 支架 2

0171 37762

13100 回油管支撐(右) 1

0181 F1805

12030 組合螺栓裝配螺栓 1

0185 F1805

12025 組合螺栓裝配螺栓 1

0191 37561

00500 調整墊片 6

0201 F1035

12050 螺栓 10

0211 F1035

12130 螺栓 8

0221 37525

07901 墊圈 18

0231 37561

01800 定位銷 4

0241 F1035

12110 螺栓 12

0251 37525

07901 墊圈 12

0261 48230

05200 帶孔螺栓 2

0271 05946

01401 密封墊圈 4

0281 31262

51901 泄氣閥 2

0291 37761

61700 聯軸節蓋板 2

0301 F1805

12020 組合螺栓裝配螺栓 4

0311 F1805

10025 組合螺栓裝配螺栓 4

0321 37761

11801 蓋板支撐 2

0331 37561

11901 回位彈簧 2

0341 F2500

10000 平墊圈 2

0351 F2515

10000 彈簧墊圈 2

0361 F2445

10000 自鎖螺母 2

0371 37561

42801 彈簧殼體 2

0381 05507

10360 O型圈 2

0391 F1805

08020 組合螺栓裝配螺栓 4

0401 05946

02701 密封墊圈 2

0411 F2325

08000 鎖緊螺母 4

0421 35A61

19900 鉛封線(D1 SUS) 2

0431 48000

96600 鉛封 2

0441 37561

09901 齒條調節螺套 2

0451 37861

11501 高壓油泵(右)支撐右側 1

0461 37861

11601 噴油泵支撐(左) 左側 1

0471 F1035

14030 螺栓 3

0481 F1035

14040 螺栓 1

0491 F2515

14000 彈簧墊圈 4

0501 37761

21601 噴油泵支撐 4

0511 F1035

12030 螺栓 8

0521 F1035

12040 螺栓 3

0531 F1035

12050 螺栓 1

0541 F2515

12000 彈簧墊圈 12

0071 48A30

09005 PS8A HL

23

R8

0101 48A40

09005 PS8A HR

23

R8

0121 37136

09100 帶孔螺栓 2

0131 05946

01201 密封墊圈 6

0141 37561

03700 隔圈 2

參考號

零件編號

零件名稱和描述

數量

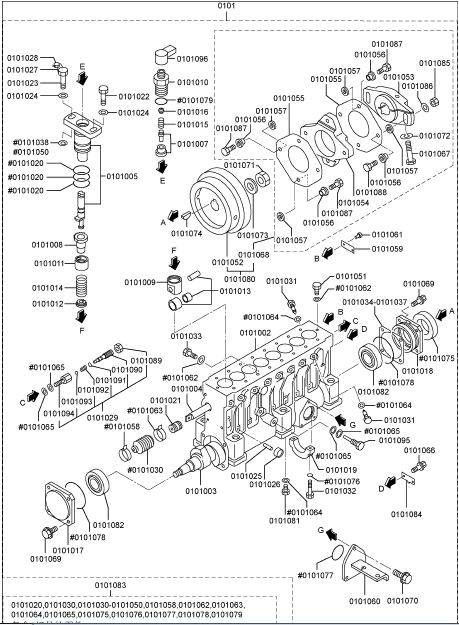

0101

*

噴油泵右側

1

0101002

48A43-10100

噴油泵本體

1

0101003

48213-50201

凸輪軸

1

0101004

48A32-10103

齒條

1

0101005

48A11-08001

柱塞組件

8

0101007

48270-50010

輸出閥組件

8

0101008

48A11-02101

小齒輪

8

0101009

48202-35901

挺柱

8

0101010

48270-14101

閥筒

8

0101011

48202-21202

上端彈簧座

8

0101012

48202-21301

下端彈簧座

8

0101013

48A15-01002

滾子(挺桿總成)

8

0101014

48202-11700

柱塞彈簧

8

0101015

48270-11800

氣門彈簧

8

0101016

48A16-00101

限位器

8

0101017

48210-35602

前端板

1

0101018

48202-22202

后蓋

1

0101019

48202-02300

中心軸承

1

0101020

48202-12400

O型圈

24

0101021

48202-32500

軸承(齒條)

2

0101022

48202-02601

螺栓(筒體)

8

0101023

48202-07601

螺栓(筒體)

8

0101024

48202-22800

墊圈(筒體)

16

0101025

48202-02900

定位銷

9

0101026

04826-21000

密封蓋

9

0101027

48202-05800

封印鐵絲

1

0101028

48202-07700

鉛封

1

0101029

48202-54001

止回閥總成

1

0101030

48202-23500

波紋管

1

0101031

48A13-01100

偏轉螺栓

16

0101032

F1010-08050

法蘭面螺栓

2

0101033

48202-33900

定位螺釘

1

0101034

48202-14100

調整墊片,殼體厚度0.50

4

0101035

48202-14200

調整墊片,殼體厚度0.10

1

0101036

48202-14300

調整墊片,殼體厚度0.15

1

0101037

48202-14400

調整墊片,殼體厚度0.30

2

0101038

48270-06600

調整墊片,筒體厚度1.10

12

0101039

48270-06800

調整墊片,筒體厚度1.20

8

0101040

48270-05700

調整墊片,筒體厚度0.70

8

0101041

48270-05900

調整墊片,筒體厚度0.80

12

0101042

48270-06200

調整墊片,筒體厚度0.90

16

0101043

48270-06400

調整墊片,筒體厚度1.00

16

0101044

48270-06900

調整墊片,筒體厚度1.25

6

0101045

48270-05600

調整墊片,筒體厚度0.65

6

0101046

48270-05800

調整墊片,筒體厚度0.75

10

0101047

48270-06100

調整墊片,筒體厚度0.85

14

0101048

48270-06300

調整墊片,筒體厚度0.95

16

0101049

48270-06500

調整墊片,筒體厚度1.05

14

0101050

48270-06700

調整墊片,筒體厚度1.15

10

0101051

48202-05500

帶孔螺栓

2

參考號

零件編號

零件名稱和描述

數量

0101052

48251-00101

飛輪

1

0101053

48C17-11201

夾箍

1

0101054

48251-10301

聯軸器十字頭

1

0101055

48251-11400

聯軸器疊層板

14

0101056

48251-20500

風扇襯套

8

0101057

48251-20400

聯軸器墊圈

8

0101058

48202-08200

扎帶

1

0101059

*

銘牌

1

0101060

37762-16100

支架

1

0101061

00665-02048

螺紋鉚釘

2

0101062

05946-00801

密封墊圈

3

0101063

48202-08300

扎帶

1

0101064

05946-01201

密封墊圈

17

0101065

05946-01401

密封墊圈

4

0101066

F1010-06012

法蘭面螺栓

2

0101067

F1035-14085

螺栓

1

0101068

48251-41018

聯軸器組件

1

0101069

F1010-08025

法蘭面螺栓

8

0101070

F1010-06016

法蘭面螺栓

3

0101071

F2325-24000

鎖緊螺母

1

0101072

48A17-08100

彈簧墊圈

1

0101073

32507-01400

墊圈

1

0101074

F2870-07025

半圓鍵

1

0101075

48202-07100

油封

1

0101076

05507-10080

O型圈

2

0101077

05507-20350

O型圈

1

0101078

05507-20800

O型圈

2

0101079

05507-20250

O型圈

8

0101080

48251-41000

夾箍

1

0101081

F5000-12000

放油螺塞

1

0101082

F8143-32207

軸承(挺桿)

2

0101083

48202-59101

維修包由"#"組成

1

0101084

48A13-02201

指針

1

0101085

48251-10700

凸緣螺母

2

0101086

48251-00600

聯軸器墊圈

2

0101087

48251-00800

短螺栓

6

0101088

48251-00900

長螺栓

2

0101089

05634-01200

自鎖螺母

1

0101090

48202-23201

螺釘

1

0101091

05507-10060

O型圈

1

0101092

48202-03300

氣門彈簧

1

0101093

F8000-08000

鋼珠

1

0101094

48202-53100

閥本體

1

0101095

48202-15100

帶孔螺栓

1

0101096

48291-01300

帽蓋僅限于維修用

8

參考號

零件編號

零件名稱和描述

數量

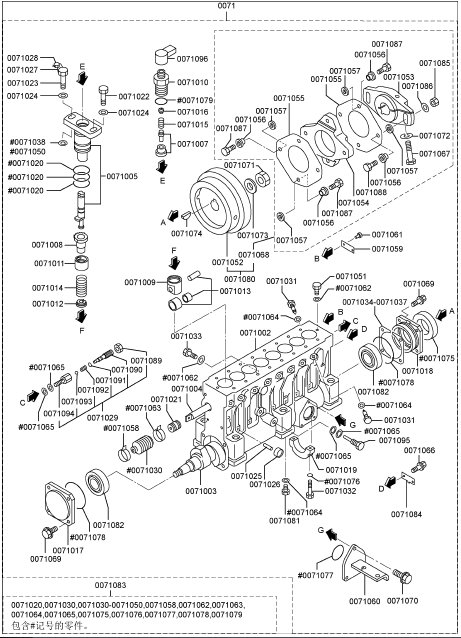

0071

*

噴油泵左側

1

0071002

48A33-10100

噴油泵本體

1

0071003

48213-50201

凸輪軸

1

0071004

48A32-10103

齒條

1

0071005

48A11-08001

柱塞組件

8

0071007

48270-50010

輸出閥組件

8

0071008

48A11-02101

小齒輪

8

0071009

48202-35901

挺柱

8

0071010

48270-14101

閥筒

8

0071011

48202-21202

上端彈簧座

8

0071012

48202-21301

下端彈簧座

8

0071013

48A15-01002

滾子(挺桿總成)

8

0071014

48202-11700

柱塞彈簧

8

0071015

48270-11800

氣門彈簧

8

0071016

48A16-00101

限位器

8

0071017

48210-35602

前端板

1

0071018

48202-22202

后蓋

1

0071019

48202-02300

中心軸承

1

0071020

48202-12400

O型圈

24

0071021

48202-32500

軸承(齒條)

2

0071022

48202-02601

螺栓(筒體)

8

0071023

48202-07601

螺栓(筒體)

8

0071024

48202-22800

墊圈(筒體)

16

0071025

48202-02900

定位銷

9

0071026

04826-21000

密封蓋

9

0071027

48202-05800

封印鐵絲

1

0071028

48202-07700

鉛封

1

0071029

48202-54001

止回閥總成

1

0071030

48202-23500

波紋管

1

0071031

48A13-01100

偏轉螺栓

16

0071032

F1010-08050

法蘭面螺栓

2

0071033

48202-33900

定位螺釘

1

0071034

48202-14100

調整墊片,殼體厚度0.50

4

0071035

48202-14200

調整墊片,殼體厚度0.10

1

0071036

48202-14300

調整墊片,殼體厚度0.15

1

0071037

48202-14400

調整墊片,殼體厚度0.30

2

0071038

48270-06600

調整墊片,筒體厚度1.10

12

0071039

48270-06800

調整墊片,筒體厚度1.20

8

0071040

48270-05700

調整墊片,筒體厚度0.70

8

0071041

48270-05900

調整墊片,筒體厚度0.80

12

0071042

48270-06200

調整墊片,筒體厚度0.90

16

0071043

48270-06400

調整墊片,筒體厚度1.00

16

0071044

48270-06900

調整墊片,筒體厚度1.25

6

0071045

48270-05600

調整墊片,筒體厚度0.65

6

0071046

48270-05800

調整墊片,筒體厚度0.75

10

0071047

48270-06100

調整墊片,筒體厚度0.85

14

0071048

48270-06300

調整墊片,筒體厚度0.95

16

0071049

48270-06500

調整墊片,筒體厚度1.05

14

0071050

48270-06700

調整墊片,筒體厚度1.15

10

0071

*

噴油泵左側

1

參考號

零件編號

零件名稱和描述

數量

0071052

48251-00101

飛輪

1

0071053

48C17-11201

夾箍

1

0071054

48251-10301

聯軸器十字頭

1

0071055

48251-11400

聯軸器疊層板

14

0071056

48251-20500

風扇襯套

8

0071057

48251-20400

聯軸器墊圈

8

0071058

48202-08200

扎帶

1

0071059

*

銘牌

1

0071060

37762-16100

支架

1

0071061

00665-02048

螺紋鉚釘

2

0071062

05946-00801

密封墊圈

3

0071063

48202-08300

扎帶

1

0071064

05946-01201

密封墊圈

17

0071065

05946-01401

密封墊圈

4

0071066

F1010-06012

法蘭面螺栓

2

0071067

F1035-14085

螺栓

1

0071068

48251-41018

聯軸器組件

1

0071069

F1010-08025

法蘭面螺栓

8

0071070

F1010-06016

法蘭面螺栓

3

0071071

F2325-24000

鎖緊螺母

1

0071072

48A17-08100

彈簧墊圈

1

0071073

32507-01400

墊圈

1

0071074

F2870-07025

半圓鍵

1

0071075

48202-07100

油封

1

0071076

05507-10080

O型圈

2

0071077

05507-20350

O型圈

1

0071078

05507-20800

O型圈

2

0071079

05507-20250

O型圈

8

0071080

48251-41010

夾箍

1

0071081

F5000-12000

放油螺塞

1

0071082

F8143-32207

軸承(挺桿)

2

0071083

48202-59101

維修包由"#"組成

1

0071084

48A13-02201

指針

1

0071085

48251-10700

凸緣螺母

2

0071086

48251-00600

聯軸器墊圈

2

0071087

48251-00800

短螺栓

6

0071088

48251-00900

長螺栓

2

0071089

05634-01200

自鎖螺母

1

0071090

48202-23201

螺釘

1

0071091

05507-10060

O型圈

1

0071092

48202-03300

氣門彈簧

1

0071093

F8000-08000

鋼珠

1

0071094

48202-53100

閥本體

1

0071095

48202-15100

帶孔螺栓

1

0071096

48291-01300

帽蓋僅限于維修用

8

0071052

48251-00101

飛輪

1

參考號

零件編號

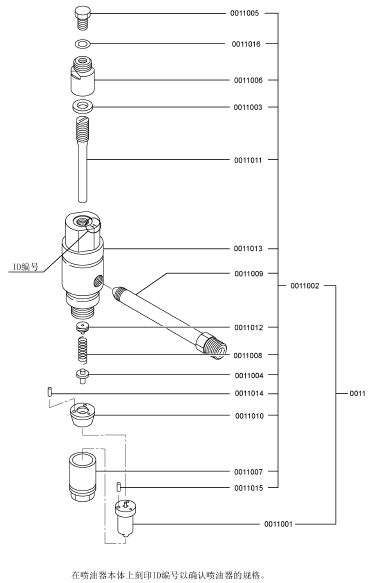

0011 37560

22011 噴油嘴總成 16

0011001 37560

17700 噴油器噴油嘴組件 16

0011002 37560

37011 噴油器本體組件 16

0011003 05946

01401 密封墊圈 16

0011004 37561

13300 挺桿 16

0011005 33407

03901 定位螺釘 16

0011006 37561

16600 蓋螺帽 16

0011007 37561

26300 座螺帽 16

0011008 37561

26400 噴油器彈簧 16

0011009 37561

56700 接頭(進口) 16

0011010 37561

67013 墊圈(噴油器) 16

0011011 37561

46500 調節螺釘 16

0011012 37561

09300 彈簧座 16

0011013 37561

86100 噴油器本體 16

0011014 F8001

30014 滾子軸承 32

0011015 F8001

40014 滾子軸承 32

參考號

零件編號

0071 37561

01602 噴油器壓板 16

0081 F2305

14000 鎖緊螺母 16

0091 33561

14500 墊圈 16

0101 05507

10420 O型圈 16

0111 37561

16800 噴嘴墊片(厚2) 16

0121 05507

10340 O型圈 16

0131 05507

10260 O型圈 16

0141 37561

23500 蓋板 32

0151 37561

13600 夾頭 32

0161 37861

04400 夾頭 32

0201 37860

02100 高壓油管(2.8S,第1缸) 1

0221 37860

02200 高壓油管(2.8S,第2缸) 1

0241 37860

02300 高壓油管(2.8S,第3缸) 1

0261 37860

02400 高壓油管(2.8S,第4缸) 1

0281 37860

02500 高壓油管(2.8S,第5缸) 1

0301 37860

02600 高壓油管(2.8S,第6缸) 1

0321 37860

02700 高壓油管(2.8S,第7缸) 1

0341 37860

02800 高壓油管(2.8S,第8缸) 1

0361 37860

03100 高壓油管(2.8S,第9缸) 1

0381 37860

03200 高壓油管(2.8S,第10缸) 1

0401 37860

03300 高壓油管(2.8S,第11缸) 1

0421 37860

03400 高壓油管(2.8S,第12缸) 1

0441 37860

03500 高壓油管(2.8S,第13缸) 1

0461 37860

03600 高壓油管(2.8S,第14缸) 1

0481 37860

03700 高壓油管(2.8S,第15缸) 1

0501 37860

03800 高壓油管(2.8S,第16缸) 1

0541 37861

01800 夾箍 2

0551 37861

02900 夾箍 2

0561 F1805

08030 組合螺栓裝配螺栓 18

0571 37561

08800 風扇襯套 16

0581 05318

00300 扎帶 16

0591 37562

13300 管子襯墊(D7) 29

0601 37562

13400 管子襯墊(D7) 19

0611 37562

13100 管子襯墊(D7) 29

0621 37562

15902 夾板 29

0631 F1805

10055 組合螺栓裝配螺栓 6

0641 F1805

10080 組合螺栓裝配螺栓 22

0651 F2515

10000 彈簧墊圈 16

0661 F1805

10065 組合螺栓裝配螺栓 14

0671 F1035

10090 螺栓 16

0681 37761

03602 夾板 13

0691 37761

03702 夾板 2

0701 37761

09900 高壓油管支撐 1

0711 F1805

10030 組合螺栓裝配螺栓 2

0721 37562

13100 管子襯墊(D7) 20

0731 37562

13400 管子襯墊(D7) 5

0741 F1035

10045 螺栓 10

0751 F1035

10070 螺栓 10

0761 37562

15902 夾板 20

0771 F2515

10000 彈簧墊圈 20

參考號

零件編號

零件名稱和描述

數量

0011

32B90-00300

接頭

1

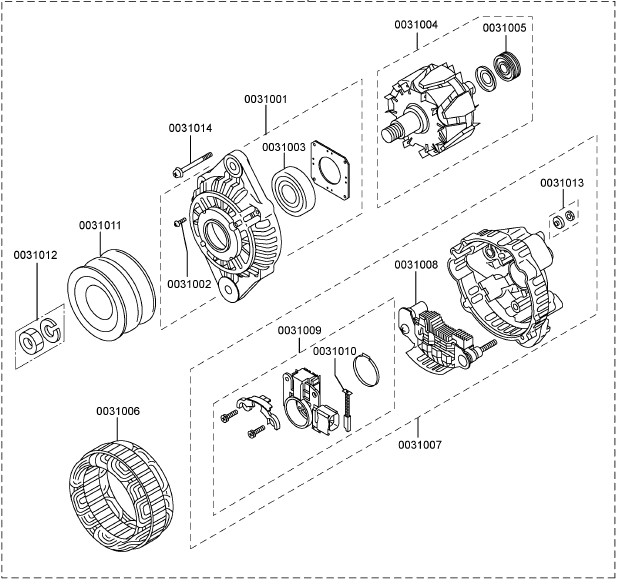

0031

04343-38000

充電機

1

0031001

04343-38011

支架組件前側

1

0031002

04343-38012

定位螺釘

1

0031003

04343-38013

軸承前側

1

0031004

04343-38014

渦輪轉子組件

1

0031005

04343-38015

軸承

1

0031006

04343-38016

定子

1

0031007

04343-38017

支架組件

1

0031008

04343-38018

整流器總成

1

0031009

04343-38019

穩壓器組件

1

0031010

04343-38021

電刷組件

2

0031011

04343-38022

皮帶輪

1

0031012

34468-17127

螺母組件

1

0031013

42752-03011

螺母組件

1

0031014

MM502566

固定螺栓

1

0041

34A68-05100

接頭

1

0041001

*

連接器本體

1

0041002

*

防塵塞

2

0041003

*

夾頭后側

1

0011

32B90-00300

接頭

1

參考號

零件編號

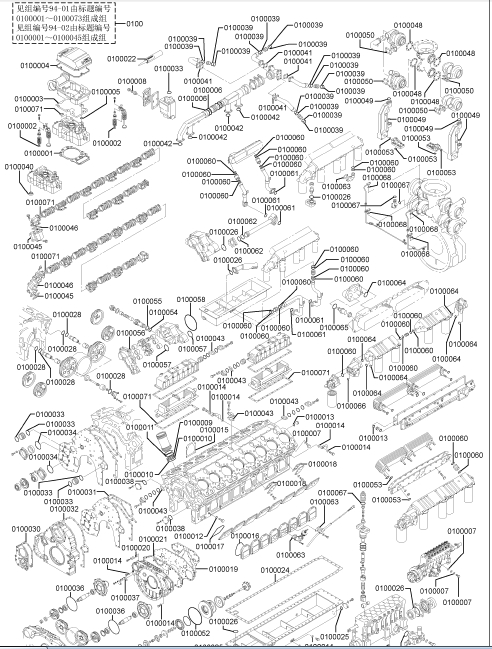

0100 37894

80170 維修墊片套件 1

0100001 37501

12200 缸蓋墊片 16

0100002 33504

10300 氣門桿密封圈 64

0100003 37504

31200 搖臂座墊片 16

0100004 37504

66200 搖臂蓋罩O型圈 16

0100005 05507

10200 O型圈 16

0100006 05507

11350 O型圈 4

0100007 05946

01201 密封墊圈 26

0100008 05946

01601 密封墊圈 3

0100009 37107

04201 缸套O型圈 16

0100010 37107

04300 缸套O型圈 32

0100011 37507

32400 缸套O型圈 16

0100012 05507

10220 O型圈 18

0100013 05507

10340 O型圈 4

0100014 05946

02001 密封墊圈 6

0100015 37707

17200 墊片 1

0100016 37507

16401 O型圈 16

0100017 37507

16501 O型圈 16

0100018 37807

16200 墊片 4

0100019 37711

01100 墊片 1

0100020 37711

13200 墊片 2

0100021 37711

01200 墊片 1

0100022 37594

01300 粘結劑 1

0100023 05946

03601 密封墊圈 2

0100024 37813

10200 油底殼墊片 1

0100025 05507

20600 O型圈 3

0100026 05507

20800 O型圈 7

0100027 05507

10200 O型圈不表示 2

0100028 05507

20600 O型圈 6

0100029 05507

20450 O型圈不表示 2

0100030 37725

20600 墊片 1

0100031 37725

30200 墊片 1

0100032 37725

40400 墊片 1

0100033 F3153

07500 O型圈 5

0100034 05507

21250 O型圈 2

0100035 F3153

25000 O型圈不表示 2

0100036 37525

03600 O型圈 2

0100037 30625

50502 空冷器墊片 1

0100038 05507

20950 O型圈 3

0100039 35A30

00100 O型圈 16

0100040 37530

00200 墊片 16

0100041 37730

11501 墊片 4

0100042 05507

21200 O型圈 4

0100043 37555

10600 空冷器墊片 5

0100044 32532

01700 空冷器墊片不表示 40

0100045 37532

09500 空冷器墊片 16

0100046 37732

10900 空冷器墊片 16

0100047 F4202

27000 空冷器墊片不表示 6

0100048 37832

14300 空冷器墊片 4

0100049 05507

20300 O型圈 4
