康明斯維修手冊 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107

Bulletin Number 4350233發動機識別目錄發動機銘牌Cummins® 發動機名稱噴油泵銘牌發動機控制模塊銘牌渦輪增壓器銘牌噴射控制單元銘牌發動機銘牌發動機銘牌顯示有關發動機的具體信息。發動機生產序號和控制零件目錄 (CPL) 提供了訂購零件和維修所需的信息。未經康明斯公司批準不得擅自變更發動機銘牌。

與 Cummins® 特約維修站聯系時應當提供下列發動機數據。查找備件時，必須提供銘牌上的下列信息：發動機型號信息發動機生產序號 (ESN)工作單 (SO)控制零件目錄 (CPL)額定功率和轉速。

注: 如果發動機銘牌 (1) 不清楚，可以在機油冷卻器上的發動機缸體上找到發動機序列號 (2)。

Cummins® 發動機名稱

Cummins® 發動機名稱和圖中顯示的信息一致。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107噴油泵銘牌

Denso™ 燃油噴油泵銘牌位于燃油泵上。銘牌包含下列信息：客戶零件號Denso™ 零件號泵生產序號（DR 代碼）。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107控制模塊銘牌

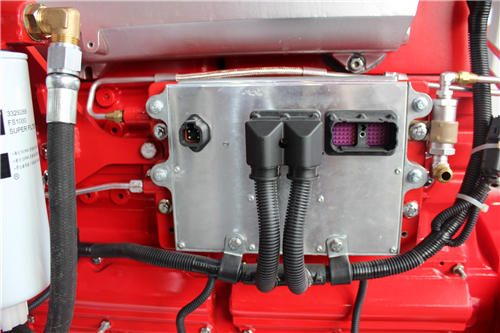

發動機控制模塊 (ECM) 銘牌上有與 ECM 有關的信息以及怎樣對 ECM 編程。該銘牌位于 ECM 上?？蓮?ECM 銘牌中獲得下列信息：ECM 零件號 (PN)ECM 生產序號 (SN)ECM 日期代碼 (DC)發動機生產序號 (ESN)ECM 代碼：識別 ECM 內的軟件。注: 與 Cummins® 特約維修站聯系時應提供發動機的 ECM 代碼。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107渦輪增壓器銘牌

Holset® 渦輪增壓器銘牌位于渦輪增壓器進氣壓縮機殼體上。銘牌中包括以下幫助修理或更換操作的信息。Cummins® 零件號生產序號客戶編號型號。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107噴射控制單元銘牌

ISB3.9 CM2220 B107 發動機配備一個柴油機排氣處理液噴射單元，后者是后處理系統的一部分。柴油機排氣處理液噴射單元銘牌位于柴油機排氣處理液噴射單元側面。銘牌中包括以下幫助修理或更換操作的信息：Cummins Emission Solution™ (CES) 零件號Cummins® 零件號生產序號12 伏或 24 伏。例如：A123Y456 是 CES 零件號1234567 是 Cummins® 零件號PLYYDDDXXXX 是生產序號YYDDD 是日期代碼。注: 有些后處理部件可能只帶有 CES 零件號。有關對照表和零件號識別信息，參考 QuickServe™ Online。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107發動機示意圖目錄發動機視圖

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107發動機視圖

下圖顯示主要的發動機外部部件、濾清器以及其他維修與維護保養點的位置。某些外部部件的位置可能因發動機型號的不同而不同。注: 該插圖顯示一臺典型的發動機，僅用作參考。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107正視圖

充電機托架冷卻液溫度傳感器部件蓋進氣管接頭適配器空氣壓縮機進氣軟管空氣壓縮機冷卻液出口管燃油泵齒輪檢修口蓋前齒輪室蓋冷卻風扇皮帶輪驅動皮帶曲軸皮帶輪油底殼冷卻風扇皮帶張緊器水泵空調壓縮機充電機。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107左視圖

油油軌空氣壓縮機進氣管噴油器供油管吊耳導線線束發動機位置傳感器發動機控制模塊 (ECM)，遠程安裝飛輪殼機油標尺燃油回油歧管燃油管支架齒輪泵燃油供油管曲軸箱呼吸器管空氣壓縮機冷卻液進口管輔助泵齒輪室空氣壓縮機。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107后視圖

空調熱交換器空氣管支架渦輪增壓器排氣出口飛輪輸水管接頭。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107右視圖

噴油器機油回油管噴油器渦輪增壓器壓縮機出口渦輪增壓器供油管渦輪增壓器壓氣機進口機油濾清器機油冷卻器冷卻液進渦輪增壓器機油回油管油底殼放油螺塞起動馬達渦輪增壓器排氣歧管。

康明斯 (4350233)ISB3.9 CM2220 B107ISB3.9 CM2220 B107頂視圖

節溫器殼體導線線束隔熱罩機油加注蓋。

Cummins® 服務發動機型號識別目錄概述

概述

Cummins® 服務發動機型號識別步驟描述：Cummins® 服務型號名稱的用途如何解釋 Cummins® 服務型號名稱以識別 Cummins® 發動機這包括 2013 及以后的產品。

Cummins® 服務型號名稱與 Cummins® 銷售型號名稱不同。服務型號名稱更加具體，并且有助于將正確的 Cummins® 服務信息與正確的發動機相匹配。銷售發動機型號名稱更加具有普遍性，在相同的型號名稱中可以采用多種發動機配置。銷售發動機型號名稱 維修型號名稱

ISX15 ISX15 CM2350 X101

在發動機銘牌、Cummins® 手冊和 Cummins® 促銷文獻上可以找到銷售發動機型號名稱 (2)。Cummins® 服務信息和使用服務型號名稱的產品的示例：QuickServe™ OnlineINSITE™ 服務軟件用戶手冊操作和維護保養手冊精修手冊維修手冊電氣接線圖故障代碼故障診斷與排除手冊標準維修工時技術維修公告服務公告

Cummins® 服務型號名稱以銷售發動機型號名稱開始。注: 對于專門對歐洲市場推出的發動機，銷售發動機型號名稱的發動機平臺名稱和發動機排量（升）之間可能包含一個“e”。服務型號名稱將不會顯示這個“e”。

通常，如果發動機是電控發動機，銷售型號名稱的前兩個字母包含“IS”或“QS”。“IS” 前綴表示公路汽車用發動機?！癚S”前綴表示非公路工業用發動機。注: 并非所有電控發動機都使用“IS”或“QS”前綴。要核實發動機是否是電控發動機，檢查以確認服務型號名稱中是否列出了電子控制系統即可。本步驟的后面部分將會提及作為服務型號名稱的組成部分識別的控制系統。非電控發動機沒有“IS”或“QS”前綴，并且服務型號名稱中也不會列出電子控制系統。

通常，第三個字母是發動機平臺/系列名稱，隨后是發動機排量（升）。對于圖中所示的示例，該發動機為：X 系列發動機排量 15 升注: 某些老式發動機不使用升表示發動機排量，而是使用立方英寸。

如果在排量（升）后面有一個“G”指示符，則表示發動機使用天然氣燃料。注: 并非所有使用天然氣燃料的發動機都在排量后面有一個“G”。如果在排量（升）后面有一個“M”，則表示發動機用于船用應用中。注: 并非用于船用應用中的所有發動機都在排量后面有一個“M”。

發動機控制系統通過字母“CM”進行識別，隨后是控制系統型號。

控制系統后面的識別符是一個字母和數字的組合，用于識別產品之間的變化。這個字母是發動機平臺名稱。當推出發動機平臺/系列的新變型時，這個數字會增長。第一個數字是 101。

100-006   Cummins® 產品技術目錄概述概述 此產品的服務型號名稱是 ISB3.9 CM2220 B107。正在推出的發動機滿足以下排放法規：歐盟歐 4（底盤認證）。中國國四排放標準。這款發動機應用以下產品技術：發動機缸數 - 4發動機配置形式 - 直列缸體材料 - 鑄鐵缸蓋材料 - 鑄鐵凸輪軸位置 - 缸體發動機制動器選項。電子控制系統發動機控制模塊：CM2220電氣系統電壓：24-VDC發動機冷卻液液位傳感器發動機冷卻液溫度傳感器發動機機油壓力傳感器發動機機油壓力開關燃油油軌壓力傳感器燃油泵執行器燃油含水傳感器凸輪軸位置傳感器曲軸位置傳感器大氣壓力傳感器大氣溫度傳感器后處理出口氮氧化物 (NOx) 傳感器?？諝庹{(diào)節渦輪增壓器（單）廢氣旁通閥空-空中冷器進氣加熱器。燃油系統柴油發動機共軌燃油系統Denso™ 共軌燃油系統。排氣系統選擇性催化還原 (SCR) 催化器后處理柴油機排氣處理液噴射系統空氣輔助柴油機排氣處理液噴射單元一體式柴油機排氣處理液控制器（由發動機控制模塊 (ECM) 控制)。使用這款發動機的市場應用類型包括但不限于：汽車用發動機卡車。
