康明斯M11柴油發動機搖臂維修工具
搖臂維修工具

工具號 ：ST-669

扭矩扳手適配器 ：擰緊搖臂調整螺釘。

工具號 ：3375432

裂紋檢測組件 ：用于清潔并檢查部件有無裂紋。

工具號：3376592

英寸磅扭矩扳手：可以用作選裝的氣門組件。改錐套筒（零件號 ST-669-13）必須與此工具一起使用。

工具號：3823348

STC 挺桿調整工具：用于設置 STC 發動機的頂置機構。

工具號 ：3823610

噴油器行程測量組件：用于測量噴油器行程間隙。

康明斯M11柴油發動機曲軸箱通風裝置（內部）拆卸

拆下管支撐支架螺栓和支架。從發動機上拆下管。

拆下?lián)u臂室蓋。 參考步驟 003-011。

檢查能否繼續使用，使用壓縮空氣吹通通風裝置腔。如果呼吸器腔堵塞，而且阻力 不能通過清洗消除，蓋 必須更換。利用空氣壓力吹通管。如果堵塞，應更換管。

康明斯M11柴油發動機曲軸箱通風裝置（內部）安裝

安裝搖臂室蓋。 參考步驟 003-011。

將通風裝置管、支架和螺栓安裝在發動機上。擰緊支架螺栓。扭矩值:  27  n.m  [20 ft-lb]

康明斯M11柴油發動機頂置機構測量

所有頂置機構間隙的測量都必須在發動機冷卻狀態下進行（冷卻液溫度應穩定在 60°C [140°F] 或更低）

拆下?lián)u臂室蓋。參考步驟 003-011。

警告

不要試圖將彎曲的風扇葉片扭直或繼續使用損壞的風扇。彎曲或損壞的風扇葉片不能正常工作，并會導致人身傷害或財產損失。

氣門設置標記位于附件驅動皮帶輪上。.該標記對準齒輪室上的指示箭頭。

通過附件驅動軸轉動曲軸。

曲軸旋轉的方向?yàn)轫槙r(shí)針（從發動機的前面觀察）。汽缸從發動機的前端開始編號。發火順序?yàn)?-5-3-6-2-4。

順時針旋轉附件驅動，直到附件驅動皮帶輪上的氣門設置標記 “A” 對準齒輪室蓋上的指示箭頭。

每個汽缸有 3 個搖臂：長搖臂（E）是排氣門搖臂。中心搖臂是噴油器搖臂。短搖臂 (I) 是進氣門搖臂。參見附圖中的氣門搖臂位置。

對于 CELECT™ 和 CELECT™ Plus 發動機，當“A”標記對準指示箭頭時，1 號氣缸的進氣門和排氣門必須關閉。1 號汽缸的噴油器柱塞必須處于其行程的底部位置。如果這些條件不正確，則必須要檢查 6 號汽缸。檢查該氣缸的噴油器和氣門，確保進氣門及排氣門搖臂能用手發出卡嗒聲或推管能轉動自如。

使用塞尺測量跨接壓板與搖臂桿推面之間的氣門間隙。測量并記錄進氣門和排氣門間隙。如果氣門間隙不符合技術規范，必須調整氣門。M11 氣門間隙復查極限

mm

in

進氣門

0.10

最小

0.004

0.41

最大

0.016

排氣門

0.46

最小

0.018

0.76

最大

0.030

注: 必須擰緊所有調整螺釘，以獲得精確的測量。

為測量噴油器間隙，從噴油器行程測量組件（零件號 3823610）上安裝千分表和支架，使千分表的加長桿（零件號 3823595）處于噴油器搖臂頂部，待檢查氣缸套筒的正上方。牢固地?cái)Q緊蝶形螺釘 (1) 并壓下螺栓 （2 和 3）。

千分表加長端必須落在套筒正上方的搖臂上。如果沒有這樣做，可能造成讀數不正確。松開蝶形螺釘 (3)，然后相對噴油器搖臂降下千分表，直至完全壓縮氣門桿。升起千分表大約 12.7 mm [0.500 in]，然后擰緊蝶形螺釘 (3)，使千分表固定入位。

警告

噴油器柱塞處于彈簧張力之下。不得使工具滑動。否則可能會導致嚴重的人身傷害。

驅動噴油器柱塞三或四次，確保從噴油器總成內排出燃油。使搖臂緩慢回位，防止損壞千分表。

再次驅動搖臂；保持噴油器柱塞在其行程的底部，同時設置千分表處于零位 "0" 。

緩慢釋放執行器，然后檢查千分表行程。記錄測量值。如果噴油器間隙設置不符合下面列出的技術規范，必須調整噴油器。M11 噴油器間隙復查極限

mm

in

0.51

最小

0.020

2.04

最大

0.080

對于 STC 發動機，將一對氣門在皮帶輪上的一處標記測量調整后，將附件驅動裝置轉動到下一標記。測量所有氣門的氣門間隙需要旋轉曲軸 2 周。

順時針旋轉附件驅動裝置，直到附件驅動皮帶輪上的 “A” 氣門設定標記與指示箭頭對準。

檢查 5 號缸上的氣門搖臂，確定兩個氣門是否關閉。進氣和排氣門搖臂松動并且能夠橫向移動自如時，兩個氣門關閉。如果兩個氣門未關閉，從 2 號氣缸開始測量。

使用塞尺測量跨接壓板與搖臂桿推面之間的間隙。測量并記錄進氣門和排氣門的搖臂間隙。

測量完進氣門間隙后，旋轉附件驅動裝置，使其與下一個氣門設定標記對準。測量近似的氣門間隙。重復這一步驟，直到測量完所有氣門間隙。

M11 氣門間隙復查極限

mm

in

進氣門

0.10

最小

0.004

0.41

最大

0.016

排氣門

0.46

最小

0.018

0.76

最大

0.030

將氣門間隙測量值和復查極限加以比較。如果測量值不符合復查極限，必須重新設定頂置機構間隙。

如果發動機裝備有發動機制動，應檢查制動活塞的間隙。參考步驟020-001。

安裝搖臂室蓋。參考步驟 003-011。

康明斯M11柴油發動機頂置機構調整
概述

必須正確調整氣門、噴油器和發動機制動器，以使發動機高效運轉。必須按照本節中列出的數據調整氣門、噴油器和發動機制動器。附表中給出了氣門調整的技術規范。如果氣門和噴油器已經在故障診斷期間或規定間隔之前進行了調整，則本次無需調整。

所有氣門和噴油器的調整都必須在發動機冷卻狀態下進行（冷卻液溫度應穩定在 60°C [140°F] 或更低）。

拆下?lián)u臂室蓋和密封墊。參考步驟 003-011。

氣門設置標記位于附件驅動皮帶輪上。.該標記對準齒輪室蓋上的指示箭頭。使用附件驅動軸轉動曲軸。

曲軸旋轉的方向?yàn)轫槙r(shí)針（從發動機的前面觀察）。汽缸從發動機前齒輪室向后端依次編號。發火順序?yàn)?-5-3-6-2-4。

每個汽缸有 3 個搖臂：長搖臂（E）是排氣門搖臂。中心搖臂是噴油器搖臂。短搖臂 (I) 是進氣門搖臂。參見附圖中的氣門搖臂位置。

注: 在調整氣門之前在同一汽缸上調整噴油器。

同一汽缸上的氣門和噴油器調整到附件驅動皮帶輪上的同一標記處。將一對氣門和一個噴油器調整到皮帶輪上的一處標記后，旋轉附件驅動皮帶輪到下一標記。調整所有氣門和噴油器需要旋轉曲軸 2 周。

這種調整可從任一氣門的設置標記開始。在以下示例中，調整將從氣門設置標記“A”開始，同時 1 號汽缸的氣門關閉并準備調整。順時針旋轉附件驅動，直到皮帶輪上的氣門設置標記“A”對準齒輪室蓋上的指示箭頭。

"A" 標記對準指示箭頭時，1 號氣缸的進氣門和排氣門必須關閉。如果這些條件不 正確，必須調整 6 號氣缸的噴油器和氣門。調整該汽缸上的噴油器和氣門是為使進氣門和排氣門搖臂桿松動，并且能夠橫向移動自如。進氣門和排氣門搖臂松動并且能夠橫向移動自如時，兩個氣門關閉。

CELECT™ 或 CELECT™ Plus

注: 下壓柱塞時不要用力過大。

松開噴油器調節螺釘鎖緊螺母。使用改錐（如果配備有發動機制動應使用套筒扳手）和調節螺釘，將噴油器柱塞下壓 3 到 4 次，以排凈燃油。旋入調節螺釘，直到感覺它恰好頂住柱塞。將調節螺釘旋出 2 扣，即 120 度。固定調節螺釘并擰緊鎖緊螺母。扭矩值:  61  n.m  [45 ft-lb]

設置噴油器后，再設置同一汽缸上的氣門。

當氣門設置標記“A”對準齒輪室蓋上的指示箭頭，并且待調整的汽缸上的進氣門和排氣門關閉時，松開進、排氣門上的調節螺釘鎖緊螺母。

選擇符合氣門間隙技術規范的塞尺。氣門間隙技術規范

mm

in

進氣門

0.36

0.014

排氣門

0.69

0.027

將塞尺插入跨接壓板頂面與搖臂推面之間。

有如下兩種不同的氣門間隙調整方法?？刹捎萌我环椒ǎぞ匕馐址ū徽J(rèn)為是最行之有效的方法。它無需感覺塞尺上的阻滯感。扭矩扳手法：使用英寸-磅套筒扳手（零件號 3376592）（通常用于設定頂部限位噴油器的預加載值），擰緊調整螺釘。

扭矩值:  0.7  n.m  [6 in-lb]接觸法：擰緊調節螺釘，直到感覺到塞尺上有輕微的阻滯感。.

將調節螺釘固定在此位置。鎖緊螺母擰緊后，不得轉動調節螺釘。不帶扭矩扳手適配器扭矩值:  61  n.m  [45 ft-lb]帶扭矩扳手適配器（零件號 3163196）或等同物扭矩值:  47  n.m  [35 ft-lb]

鎖緊螺母擰緊到正確的扭矩值后，檢查并確認塞尺可在跨接壓板頂面和搖臂推面間前后滑動時只有輕微的阻滯感。

如果使用接觸法，試著將厚度大于 0.03 mm [0.001 in] 的塞尺插入跨接壓板頂面和搖臂推面之間。如果可以插入更厚的塞尺，則氣門間隙不正確。

如果發動機配備有發動機制動。

調整相應汽缸上的噴油器、氣門和發動機制動器（如果配備）后，旋轉附件驅動皮帶輪，并將下一個氣門設定標記對準齒輪室蓋上的指示箭頭。

注: 將噴油器設置在氣門和制動器之前。

按照噴油器和氣門調整序列圖表調整所有的噴油器、氣門和制動器（如果配備）。沿旋轉方向盤動發動機皮帶輪位置設置汽缸

噴油器

閥

起動

A

1

1

轉至

B

5

5

轉至

C

3

3

轉至

A

6

6

轉至

B

2

2

轉至

C

4

4

點火順序： 1-5-3-6-2-4

如果氣門室蓋密封墊沒有損壞，則可繼續使用。如果密封墊損壞，必須廢棄并使用新的密封墊。

安裝氣門室蓋密封墊。

安裝搖臂室蓋。在此蓋上安裝 16 個隔振墊、墊圈和螺栓。按圖示順序擰緊所有螺栓。扭矩值:  15  n.m  [130 in-lb]

STC

必須正確調整氣門和噴油器，以使發動機高效工作。必須按照本節中列出的數據進行氣門和噴油器調整。附表中給出了 STC 發動機的調整極限。在每個 1,500 小時維修保養間隔期間調整氣門和噴油器。如果氣門和噴油器已經在進行故障診斷期間或 1,500 小時的維護保養間隔前進行了調整，則此時無需調整。

mm

in

進氣門

0.35

0.014

排氣門

0.68

0.027

所有頂置機構、氣門和噴油器的調整都必須在發動機冷卻狀態下進行，冷卻液溫度應穩定在 60°C [140°F] 或以下。

拆下曲軸箱呼吸器出口的呼吸器管。從蓋上拆下 16 顆螺栓、隔振墊和隔圈。拆下?lián)u臂室蓋和密封墊。

每個汽缸有 3 個搖臂：長搖臂（E）是排氣門搖臂。中心搖臂是噴油器搖臂。短搖臂（I）是進氣門搖臂。參見插圖中所示的氣門搖臂位置。

曲軸旋轉的方向?yàn)轫槙r(shí)針（從發動機的前面觀察）。汽缸從發動機前齒輪室向后端依次編號。發火順序?yàn)?-5-3-6-2-4。

同一氣缸上的氣門和噴油器不能調整到 STC 發動機附件驅動皮帶輪上的同一標記處。將一對氣門和一個噴油器調整到皮帶輪上的一處標記后，旋轉附件驅動皮帶輪到下一標記。調整所有氣門和噴油器需要旋轉曲軸 2 周。

警告

不要試圖將彎曲的風扇葉片扭直或者繼續使用損壞的風扇。彎曲或損壞的風扇葉片不能正常工作，并會導致人身傷害或財產損失。

氣門設置標記位于附件驅動皮帶輪上。.該標記對準齒輪室蓋上的指示箭頭。通過附件驅動軸轉動曲軸。

這種調整可從任一氣門的設置標記開始。在以下示例中，調整將從氣門設置標記 “A” 開始，同時關閉 5 號氣缸的氣門并準備調整 3 號氣缸的噴油器。

在 “A” 標記對準指示箭頭時，5 號氣缸的進氣門和排氣門必須關閉。如果這些條件不正確，必須重新設定 4 號氣缸的噴油器和 2 號氣缸的氣門。進氣和排氣門搖臂松動并且能夠橫向移動自如時，兩個氣門關閉。

松開 3 號氣缸上的噴油器調節螺釘鎖緊螺母。擰緊調節螺釘，直至消除噴油器機構上的間隙。將調節螺釘再多擰緊一圈，以便使連桿處于正確的位置。

松開噴油器調節螺釘，直至 STC 挺桿接觸到噴油器的頂蓋。確保充分松開調節螺釘，以使噴油器上沒有預加載荷。在充分松開搖臂使其能移動時，可以實現這一點。

將 STC 挺桿調節工具（零件號 3823348）或等同物放置在 STC 噴油器頂蓋的上表面上。圍繞挺桿旋轉工具，直至工具的定位銷插入挺桿頂部四個孔中的一個孔內。

注: 僅在工具上施加足夠的力，將挺桿固定在向上的最大位置上。用力過多將導致工具破裂。

用拇指壓住工具把手，將挺桿固定在向上的最大位置上。

注意

如果設置時過度擰緊噴油器調節螺釘，會增大對噴油器機構和凸輪軸噴油器凸輪的應力，這將導致發動機損壞。

在將挺桿固定在向上的最大位置上時，使用扭矩扳手（零件號 3376592）或等同物擰緊調節螺釘。扭矩值:  0.6 至 0.7  n.m  [5 至 6  in-lb]

將調節螺釘固定在此位置。鎖緊螺母擰緊后，不得轉動調節螺釘

擰緊調節螺釘。不帶扭矩扳手適配器扭矩值:  61  n.m  [45 ft-lb]帶扭矩扳手適配器 (1)扭矩值:  47  n.m  [35 ft-lb]

在旋轉曲軸之前，必須拆下挺桿工具，以免損壞挺桿。拆下挺桿調節工具。檢查確?？梢杂檬洲D(zhuǎn)動噴油器推桿。如果不能轉動，則設置過緊。

根據順序表調整相應氣缸上的氣門，然后將附件驅動旋轉到下一個氣門設置標記。

選擇符合氣門間隙技術規范的塞尺。氣門間隙技術規范

mm

in

進氣門

0.36

0.014

排氣門

0.69

0.027

將塞尺插入跨接壓板頂面與搖臂推面之間。

有如下兩種不同的氣門間隙調整方法?？刹捎萌我环椒?；但扭矩扳手法被認為是最行之有效的方法。它無需感覺塞尺上的阻滯感。扭矩扳手法：使用英寸-磅扭矩扳手。零件號為 3376592，或等同物（通常用于設定頂部限位噴油器的預加載值），并擰緊調節螺釘。扭矩值:  0.7   n.m  [6 in-lb]

接觸法：擰緊調節螺釘，直到感覺到塞尺上有輕微的阻滯感。

將調節螺釘固定在此位置。鎖緊螺母擰緊后，不得轉動調節螺釘。擰緊鎖緊螺母。

擰緊調節螺釘。不帶扭矩扳手適配器扭矩值:  61  n.m  [45 ft-lb]帶扭矩扳手適配器 (1)扭矩值:  47  n.m  [35 ft-lb]

鎖緊螺母擰緊到正確的扭矩值后，檢查并確認塞尺可在跨接壓板頂面和搖臂推面間前后滑動時只有輕微的阻滯感。

如果使用接觸法，試著將厚度為 0.03 mm [0.001 in] 的塞尺插入跨接壓板頂面和搖臂推面之間。如果可以插入更厚的塞尺，則氣門間隙不正確。

調整氣門后，旋轉附件驅動并將附件驅動皮帶輪上的下一個氣門設定標記對準齒輪室蓋上的指示箭頭

按照噴油器和氣門調整順序表，調整相應的噴油器和氣門。重復此過程以調整所有的噴油器和氣門。調整所有的噴油器和氣門后，檢查調節螺釘鎖緊螺母上的扭矩，確保沒有忽視任何一個。

如果氣門室蓋密封墊沒有損壞，則可繼續使用。如果密封墊損壞，必須廢棄并使用新的密封墊。安裝氣門室蓋密封墊。

安裝搖臂室蓋。在此蓋上安裝 16 個隔振墊、墊圈和螺栓。按圖示順序擰緊所有螺栓。扭矩值:  15  n.m  [130 in-lb]

帶發動機制動器

注: 為了獲得最大的制動運行效果以及防止活塞與氣門接觸造成的對發動機的損壞，要小心地完成以下說明。

調整相應氣缸上的排氣門后，將 0.38 mm [0.015 in] 厚的塞尺插入跨接壓板中的隨動活塞和促動銷之間。

 注意

不要將螺栓擰得太緊。否則會損壞發動機。

向下轉動隨動活塞調節螺釘，直至接觸到塞尺。固定調整螺釘并擰緊鎖緊螺母。不帶扭矩扳手適配器，扭矩值:  34  n.m  [25 ft-lb]

，用扭矩扳手適配器（零件號 3163196）或等同物：扭矩值:  30  n.m  [22 ft-lb]

注意

間隙不正確可能會損壞發動機。

在將隨動活塞調節螺釘鎖緊螺母擰緊至正確扭矩值后，再次用塞尺檢查間隙。

康明斯M11柴油發動機搖臂總成

概述

旋轉套筒搖臂設計特征

L10、M11 和 ISM 發動機在量產發動機上使用旋轉套筒搖臂，從序列號為 (ESN) 34979852 的發動機開始。 如下圖 1 所示的旋轉套筒搖臂設計和以前的插入式搖臂設計有很大不同。旋轉套筒搖臂有一個球頭-球窩接頭，包括一個固定夾 (1)、一個鋼制滾珠軸承(2) 和一個球窩 (3)。球頭-球窩接頭降低了出現在以前搖臂設計中的摩擦現象，提高了頂置部件的耐用性。

圖 1 新式旋轉套筒搖臂設計

注: 旋轉套筒搖臂兩端的橫向油道各塞入了一個鋼制滾珠軸承。機油通過固定夾流入旋轉套筒搖臂總成。

取代插入式搖臂和經過熱處理的搖臂，旋轉套筒搖臂廢棄和取代了插入式搖臂和經過熱處理的搖臂。當用旋轉套筒搖臂更換插入式搖臂和經過熱處理的搖臂時,必須相應地更換跨接壓板。旋轉套筒搖臂與插入式和經過熱處理的搖臂具有向后兼容性，使用相同的氣門設定步驟。

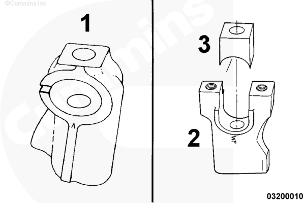

圖 2 鋁制 (1) 和鑄鐵（2 和 3）搖臂支架

搖臂支架

M11 發動機采用兩種不同類型的搖臂支架之一。配備 STC 燃油系統的發動機采用鋁制支架 (1)。配備 CELECT™ 或 CELECT™ Plus 燃油系統的發動機采用鑄鐵支架 (2) 和固定卡箍 (3)。

拆卸和安裝發動機搖臂支架總成的方法相同。然而在采用鑄鐵支架的發動機上，采用了一塊 1/4 in 的平鍵條和 4 顆 M10 - 1.50 x 25 螺栓，以將總成放入或提出發動機。所有其它的拆卸、檢查和安裝步驟全部相同。

注: 雖然安裝步驟相同，兩類支架的最終扭矩值卻不同。兩類數值均已給定。

無論發動機采用何種支架，搖臂和搖臂軸的最終扭矩值相同。

注: 組裝時確保所有的旋轉套筒搖臂球窩保持在固定夾內。

注: 設定氣門間隙時，確保塞尺完全插入到球窩和跨接壓板之間。

準備步驟

從進氣歧管上拆下空氣管。拆下?lián)u臂室蓋。參考步驟 003-011。拆下發動機制動器（如果配備）。參考步驟020-001。拆下推桿和推管。參考步驟004-014。

康明斯M11柴油發動機搖臂總成拆卸

注: 此操作僅適用于采用鑄鐵支架的發動機。

在 4 個前搖臂總成支架的頂部安裝一塊 1/4-in、457-mm [18-in] 長的平鍵條。使用 4 個 M10 - 1.50 x 25 凸緣頭螺栓將棒料固定在支架上。

兩個末端支架上的螺栓將擰在棒料一側的發動機制動安裝孔中。兩個中央支架上的螺栓將擰在棒料對面一側的發動機制動安裝孔中。

松開，但不要拆卸 8 顆搖臂軸螺栓。該螺栓將搖臂總成固定在一起。對于帶鑄鐵支架的發動機，抓住棒料并從發動機上抬起前搖臂總成。不要抓住搖臂和軸抬起總成。軸和搖臂會從支架中脫出，使搖臂從軸上滑落。對于帶鋁支架的發動機，抓住總成的搖臂和軸，將其從發動機上抬起。重復該過程拆下后搖臂總成。

康明斯M11柴油發動機搖臂總成解體

在每個搖臂、軸和支架上標記出在發動機中的相對位置。搖臂總成必須安裝到原來拆卸時的位置。

鑄鐵支架

拆下?lián)u臂軸螺栓 (1) 和固定塊 (2)。將軸和搖臂升出搖臂支架 (3)。從兩個軸總成上拆下?lián)u臂 (4)。

鋁支架

拆下?lián)u臂軸螺栓 (1) 和端部支架 (2)。從兩個軸總成上拆下?lián)u臂 (3) 和中央支架 (4)。

從每個搖臂上拆下鎖緊螺母和調節螺釘。

清潔并檢查能否繼續使用

 警告

使用蒸汽清洗器時，戴上安全眼鏡或防護面罩，并穿上防護服。熱蒸汽可能會造成嚴重的人身傷害。

使用蒸氣或溶劑清洗零件。用壓縮空氣吹干。確保用壓縮空氣吹通油道。

檢查搖臂有無裂紋、過度穴蝕或異常磨損。參考《頂置機構繼續使用指南》（公告號 3810388）識別磨損圖案和過度磨損。

檢查搖臂上是否有裂紋。檢查球窩和跨接壓板的粗糙度和異常磨損情況。球窩和跨接壓板出現磨光情況視為正常磨損。

檢查調節螺釘和鎖緊螺母有無損壞的螺紋。檢查搖臂中的調節螺釘螺紋是否損壞。

檢查搖臂的鉚釘是否松動。檢查球端的調整螺釘是否磨損。

測量每個搖臂襯套孔內徑。搖臂襯套孔內徑（已安裝）

mm

in

34.887

最小

1.3735

34.990

最大

1.3776

檢查搖臂軸有無穴蝕、拉傷或其他損壞。測量每個搖臂軸的外徑。搖臂軸外徑

mm

in

34.837

最小

1.3715

34.864

最大

1.3726

參考《頂置機構繼續使用指南》（公告號 3810388）識別磨損圖案和過度磨損。如果發現磨損或損壞的零件，或搖臂襯套或軸不符合給定的技術規范，必須大修搖臂總成。

檢查噴油器搖臂中的球窩是否磨損或損壞。檢查氣門搖臂推面有無磨損、裂紋或其他損壞。如果發現磨損、裂紋或其他損壞，必須更換搖臂。

使用裂紋檢查組件（零件號 3375432）檢查搖臂支架有無裂紋或損壞。

使用裂紋檢查清潔劑（零件號 3375433）清洗搖臂和軸支架。用壓縮空氣吹干。

使用裂紋檢查滲透劑（零件號 3375435）噴涂搖臂和軸支架。

注: 不要用壓縮空氣吹干。

讓滲透劑干燥 15 分鐘。用干布去除過多的滲透劑。

使用裂紋檢查顯色劑（零件號 3375434）噴涂搖臂和軸支架。檢查搖臂和支架。裂紋會表現為明亮的實線。鑄件中的穴蝕會表現為一個小的圓形標記。如果發現裂紋或穴蝕，必須更換該零件。

檢查時不需要拆卸球窩。發果無意中拆下了球窩，將它傾斜地壓入固定夾以進行安裝。

康明斯M11柴油發動機搖臂總成維修

警告

如果搖臂任一端的鉚釘丟失，必須拆卸油底殼，以檢查鉚釘是否卡在油底殼底部。

自攻螺栓（零件號 3099292）于 1998 年 3 月 3 日公布使用，僅用于現場維中替換丟失的搖臂鉚釘。

如果發現鉚釘在油底殼內或從搖臂兩端丟失，用自攻螺栓替換丟失的鉚釘，并檢查剩余鉚釘是否擰緊。用指甲或改錐檢查擰緊度。如果鉚釘處于擰緊狀態，不要拆卸它們。

推薦的安裝步驟中，需要將螺釘 (2) 潤滑再裝入搖臂 (1)。螺釘 (2) 必須用 T20 Torx 頭螺栓擰緊。扭矩值:  5.09 至 5.65  n.m  [45 至 50 in-lb]

康明斯M11柴油發動機搖臂總成組裝

鑄鐵支架

注意

確保安裝搖臂軸時，軸末端的箭頭指向下面。當箭頭向上時，通向搖臂的橫向油道的朝向不同，對搖臂的機油加注產生反向的影響。

搖臂軸在軸 (1) 的末端貼有前和后的標簽。軸 (2) 上的箭頭必須朝下，以確保通機油流至搖臂。軸和支架不能互換。

使用清潔的 15W-40 機油潤滑兩個軸。將前端支架安裝在每個軸上。將固定塊、墊圈和螺栓安裝進端部支架。

按照?qǐng)D示以正確的順序安裝搖臂。

注: 必須將搖臂安裝在拆下時的位置。

將兩個軸中央支架之一安裝在軸上。將固定塊、墊圈和螺栓安裝進中央支架。

按照?qǐng)D示安裝剩余的搖臂和支架，使進氣門 (l) 和排氣門 (E) 搖臂處于正確的位置。安裝剩余的固定塊、墊圈和螺栓。安裝用于從支架頂部拆卸搖臂的平鍵條。

鋁支架

注意

確保安裝搖臂軸時，軸末端的箭頭指向下面。當箭頭向上時，通向搖臂的橫向油道的朝向不同，對搖臂的機油加注產生反向的影響。

搖臂軸在軸 (5) 的末端貼有前和后的標簽。軸端支架壓印有箭頭 (6)，需和壓印在兩個搖臂軸端的箭頭 (7) 對準。軸上的箭頭和軸端支架必須對準以便正確安裝。軸和支架不能互換。

使用清潔的 15W-40 機油潤滑兩個軸。將前端支架安裝在每個軸上。將墊圈和螺栓安裝進端部支架。

按照?qǐng)D示以正確的順序安裝搖臂。

注: 必須將搖臂安裝在拆下時的位置。

將兩個軸中央支架之一安裝在軸上。將墊圈和螺栓安裝進中央支架。

按照?qǐng)D示安裝剩余的搖臂和支架，使進氣門 (l) 和排氣門 (E) 搖臂處于正確的位置。安裝其余的螺栓和墊圈。

康明斯M11柴油發動機搖臂總成安裝
必須將搖臂總成安裝在發動機上，使它們安裝在與拆下時相同的位置上。

將總成安裝在發動機上。

這時用手?jǐn)Q緊安裝螺栓。在將螺栓擰緊到最終扭矩之前必須調整搖臂側隙。

推動或使用錘子向發動機前面輕敲 5 號搖臂支架。這時用手?jǐn)Q緊安裝螺栓。扭矩值:  5  n.m  [45 in-lb]

在 5 號支架與 4 號氣缸的進氣門搖臂之間安裝 0.50 mm [0.020 in] 的塞尺。推動或使用錘子向發動機前面輕敲 6 號支架。擰緊安裝螺栓。扭矩值:  5  n.m  [45 in-lb]

在 6 號支架與 5 號氣缸的排氣門搖臂之間安裝 0.50 mm [0.020 in] 的塞尺。推動或使用錘子向發動機前面輕敲 7 號支架。擰緊安裝螺栓。扭矩值:  5  n.m  [45 in-lb]

在 7 號支架與 6 號氣缸的進氣門搖臂之間安裝 0.5 mm [0.020 in] 的塞尺。

推動或使用錘子朝發動機前部敲打 8 號支架。

將 5、6、7 和 8 支架螺栓擰緊到最終的扭矩。

推動或使用錘子向發動機后面輕敲 4 號支架。擰緊安裝螺栓。扭矩值:  5  n.m  [45 in-lb]

在 4 號支架與 3 號氣缸的進氣門搖臂之間安裝 0.50 mm [0.020 in] 的塞尺。推動或使用錘子向發動機后面輕敲 3 號支架。擰緊安裝螺栓。扭矩值:  5  n.m  [45 in-lb]

在 3 號支架與 2 號氣缸的排氣門搖臂之間安裝 0.50 mm [0.020 in] 的塞尺。推動或使用錘子向發動機后面輕敲 2 號支架。擰緊安裝螺栓。扭矩值:  5  n.m  [45 in-lb]

在 2 號支架與 1 號氣缸的進氣門搖臂之間安裝 0.50 mm [0.020 in] 的塞尺。

推動或使用錘子向發動機后面輕敲 1 號支架。

將 1、2、3 和 4 號支架的螺栓擰緊到最終的扭矩。

檢查前面和后面總成的間隙是否正確。檢查支架螺栓的扭矩值是否正確。

最后步驟

安裝推桿和推管。參考步驟 004-014。安裝發動機制動器（如果適用）。參考步驟 020-001。調整氣門和噴油器。參考步驟 003-004。安裝搖臂室蓋。參考步驟 003-011。將空氣管安裝到進氣歧管上。有關正確的扭矩值，參見制造商技術規范。

康明斯M11柴油發動機搖臂室蓋拆卸

從進氣歧管上拆下空氣管。從曲軸箱呼吸器上拆下軟管。拆下 16 顆螺栓和搖臂室蓋。從蓋上拆下 16 個隔振墊。

康明斯M11柴油發動機搖臂室蓋清潔

 警告

使用蒸汽清洗器時，必須穿上防護服，戴上安全眼鏡或防護面罩。熱蒸汽可能會造成嚴重的人身傷害。

注: 密封墊可以重新使用，如果 沒有損壞。

拆下密封墊并檢查是否損壞。進行蒸汽清洗并用壓縮空氣吹干。

康明斯M11柴油發動機搖臂室蓋安裝

如果密封墊 沒有損壞，可以繼續使用。如果密封墊損壞， 必須將它棄置并使用新件。安裝氣門室蓋密封墊。

安裝搖臂室蓋。在此蓋上安裝 16 個隔振墊、墊圈和螺栓。

按圖示順序擰緊所有螺栓。扭矩值:  15  n.m  [130 in-lb]

將軟管安裝在曲軸箱通風裝置上。將空氣管安裝到進氣歧管上。參考制造商技術規范中正確的扭矩值。

康明斯M11柴油發動機搖臂室殼體

準備步驟

 警告

蓄電池可能會逸出爆炸性氣體。為降低造成人身傷害的可能性，在維修蓄電池之前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極（-）電纜。

斷開蓄電池。參考第 13 節中的步驟 013-009（蓄電池電纜和接頭）。從進氣歧管上拆下空氣管。拆下?lián)u臂室蓋。 參考第 3 節中的步驟 003-011（搖臂室蓋）。從發動機上拆下發動機制動器（如果配備）。參見第 20 節中的步驟 020-001（離合器開關）。

從發動機上拆下所有的氣門推管和噴油器推桿。 參考第 4 節中的步驟 004-014（推桿或管）。拆下跨接壓板，以防掉入發動機的下部區域。斷開內部執行器線束。參考步驟 019-063（《CELECT™ Plus 發動機故障判斷和維修手冊》（公告號 3666130）的“內部執行器線束”（CELECT™ 和 CELECT™ Plus））。斷開供油管并拆卸 STC 機油歧管。參考第 6 節的步驟 006-036（STC 機油控制閥（電氣））（僅 STC）。拆下?lián)u臂總成。 參考第 3 節中的步驟 003-009（搖臂室總成）。拆下噴油器。 參考第 6 節的步驟 006-026（噴油器）

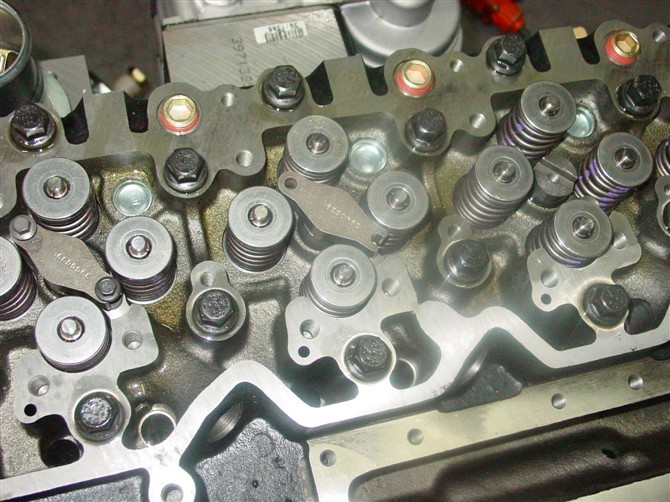

康明斯M11柴油發動機搖臂室殼體拆卸

拆下?lián)u臂室殼體的安裝螺栓。將搖臂室殼體和進氣歧管作為一個整體拆下。

注: 如果癥狀為竄氣高，在從缸蓋上拆下?lián)u臂室密封墊之前必須檢查密封墊。

康明斯M11柴油發動機搖臂室殼體清潔

 警告

使用蒸汽清洗器時，必須穿上防護服，戴上安全眼鏡或防護面罩。熱蒸汽可能會造成嚴重的人身傷害。

使用蒸汽清洗搖臂室殼體。用壓縮空氣吹干。清潔缸蓋密封墊表面。

檢查能否繼續使用

檢查搖臂室殼體密封墊密封進氣端口的部分有無切口或損壞。密封墊損壞會造成高竄氣。檢查殼體有無裂紋或其他損壞。如果殼體有裂紋，必須進行更換。

康明斯M11柴油發動機搖臂室殼體安裝

使用新的密封墊并安裝搖臂室殼體。

注意

將螺栓擰緊之前，在螺栓頭處檢查螺栓的級別。如果將螺栓擰緊至大于推薦的扭矩，螺栓將會損壞。

注意

L10 和 M11 發動機上的搖臂室殼體為鋁制。緊固件的扭矩過大可能會損壞殼體。

擰緊步驟：塞入所有螺栓。按規定的順序?qū)⑺新菟ǎ?.8 級）擰緊至 47 N • m [35 ft lb]。按規定的順序?qū)⑺新菟ǎ?0.9 級）擰緊至 61 N • m [45 ft lb]。

注: 螺栓的級別取決于發動機系列。

最后步驟

警告

蓄電池可能會逸出爆炸性氣體。為降低造成人身傷害的可能性，在維修蓄電池之前，必須保持發動機艙通風良好。為避免產生電弧，應最先拆下并最后連接蓄電池負極（-）電纜。

安裝噴油器。參考第 6 節的步驟 006-026（噴油器）。安裝搖臂總成。 參考第 3 節中的步驟 003-009（搖臂室總成）。將跨接壓板安裝在拆下時的同一位置，并向下轉動搖臂。安裝推桿和推管。 參考第 4 節中的步驟 004-014（推桿或管）。調整氣門和噴油器。 參考第 3 節中的步驟 003-004（頂置機構設置）。安裝發動機制動器（如果適用）。 參見第 20 節中的步驟 020-001（離合器開關）。安裝搖臂室蓋。 參考第 3 節中的步驟 003-011（搖臂室蓋）。將空氣管安裝到進氣歧管上。參考制造商技術規范中正確的扭矩值。連接蓄電池。參考第 13 節中的步驟 013-009（蓄電池電纜和接頭）。運轉發動機，檢查有無泄漏。
