中位安裝中冷器

拆下 8 個螺釘。拆下兩個管 (3)。拆下矩形密封圈 (2)。

廢棄油封。

從中冷器上拆下空燃比控制空氣管 (1)。

注: 如果發動機上的渦輪增壓器與中冷器殼體之間有軟管接頭，則拆下 T 形螺栓卡箍并向后滑動軟管。

注: 如果渦輪增壓器使用渦輪固定帶，拆下渦輪增壓器。參考第 10 節中的步驟 010-033。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 有 4 個空氣跨接管。

拆卸四個螺釘。從中冷器上拉下跨接管 (10) 和管 (9)。

拆下密封墊。從跨接管上拆下管。拆下 O 形圈 (7)。

廢棄 O 形圈。

拆下防塵密封件 (8)。如果防塵密封件已硬化或浸透機油，則將其廢棄。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下兩個螺釘 (10)。拆下四個螺釘 (7)。拆下進水接頭總成 (5)。

拆下兩個矩形密封圈 (4)。拆下密封墊 (8)。

廢棄密封墊和密封件。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 老式發動機上有八個支架至支腿螺釘 (2)

拆下 12 個螺釘 (2)。

拆下中冷器總成 (3)。

SMALL | MEDIUM | LARGE

前一個   下一個

外置中冷器 - 標準冷卻系統

已拆下軟管的老式管路。

注: 4 個中冷器中，每個都有冷卻液進口管和出口管。圖中僅顯示了左排前部的管。

從全部 4 個中冷器上拆下所有的管。

注: 左排后部中冷器出口管的搖臂室端有一個管螺母和一個矩形密封，沒有軟管和軟管卡箍。

拆下所有支架卡箍 (6) 的螺釘。

松開軟管卡箍。

拆下進口 (11) 和出口 (12) 管。拆下軟管。

SMALL | MEDIUM | LARGE

前一個   下一個

新式管

注: 4 個中冷器中，每個都有冷卻液進口管和出口管。圖中僅顯示了左排的管。

從全部 4 個中冷器上拆下所有的管。

拆下所有支架卡箍的螺釘。

松開管螺母和密封件 (A)。廢棄油封。松開缸體接頭 (C) 處的軟管卡箍。拆下進口 (8) 和出口 (D) 管。拆下軟管。

SMALL | MEDIUM | LARGE

前一個   下一個

類型 I - 帶渦輪固定帶的跨接管

拆下渦輪增壓器機油進口軟管的螺釘和卡箍 (17)，以及固定帶 (16)。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下 V 形帶卡箍 (15)。從渦輪增壓器上拉下空氣跨接管 (14) 和管 (12)。拆下防塵密封件 (13)、管 (12) 和 O 形密封圈。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下螺釘、中冷器與中冷器之間的連接管總成和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

類型 II - 帶軟管接頭的空氣跨接管

松開所有軟管卡箍。

拆下 V 形帶卡箍 (18)。從渦輪增壓器上拔出空氣跨接管 (17) 和軟管 (16)。盡可能地將軟管 (12) 推上接頭 (13)。

拆卸四個螺釘。拆下接頭和密封墊。從接頭上拆下軟管。

廢棄軟管和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 如果尚未拆下中冷器水管，此時將這些管拆下

拆下所有螺釘。拆下中冷器總成 (40) 和密封墊。拆下矩形密封套筒 (2)。

廢棄密封件和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

外置中冷器 - 低溫中冷 (LTA) 冷卻系統

下面的步驟在發動機兩排上都應使用。

松開輸水管接頭上的螺釘，以便產生靈活性。

拆下所有支架卡箍的螺釘。

拆下輸水管。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下中冷器新之間的輸水管接頭上的螺釘。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下輸水接頭。

SMALL | MEDIUM | LARGE

前一個   下一個

松開所有軟管卡箍。

拆下 V 形帶箍 (1)。從渦輪增壓器上拔出空氣跨接管 (2) 和軟管 (3)。盡可能地將軟管 (4) 推上接頭 (5)。

拆卸四個螺釘。拆卸接頭和密封墊 (6)。從接頭上拆下軟管。

拆卸四個螺釘。拆下法蘭 (7) 和密封墊 (8)。

廢棄軟管和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

松開軟管卡箍 (18)。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下所有螺釘。拆下中冷器總成 (2) 和密封墊。

拆下矩形密封套筒 (28)。

廢棄密封件和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下連接到渦輪增壓器軟管接頭的空氣跨接管處和中冷器蓋軟管接頭處的軟管卡箍。

拆下空氣跨接管支架螺釘。將軟管從空氣跨接管向回滑動，然后拆下空氣跨接管。

SMALL | MEDIUM | LARGE

前一個   下一個

從輸氣波紋管上拆下 8 個螺釘。拆下波紋管斌廢棄密封墊（僅限于船用）。

SMALL | MEDIUM | LARGE

前一個   下一個

從渦輪增壓器連接管和中冷器蓋處的空氣連接管上拆下軟管卡箍。將軟管滑到連接管上，然后拆下管（僅限于船用）。

SMALL | MEDIUM | LARGE

前一個   下一個

從橡膠 T 形冷卻液接頭上拆下軟管卡箍。

將空氣平衡管滑向相鄰的中冷器殼體。

SMALL | MEDIUM | LARGE

前一個   下一個

在中冷器總成的每端拆下下部安裝螺釘，并安裝長度足以從殼體突出出來的導向銷。

在總成的每端拆下蓋安裝螺釘，并安裝吊耳。

將吊索和合適的吊車連接到吊耳上。

升起吊車，直至吊索張緊。

拆下剩余的安裝螺釘。

SMALL | MEDIUM | LARGE

前一個   下一個

提升并移動總成，使其離開缸蓋和相鄰的中冷器總成。拆卸中冷器總成時，小心不要損壞空氣平衡管和橡膠冷卻液接頭。

對其余的總成重復該步驟。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下空氣管 (1)。拆下 O 形圈 (2)。廢棄 O 形圈。

拆下防塵密封件 (3)。檢查防塵密封件有無過多的機油或過硬。廢棄變硬或浸透機油的防塵密封件。

檢查有無密封墊泄漏的痕跡。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 所有 K50 中冷器都包含此接頭。新式 K38 中冷器包含一個更短的接頭。

拆下每個跨接管接頭的四個螺釘。拆下接頭 (5) 和密封墊 (4)。

廢棄密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下出水口接頭 (6)。從接頭上拆下矩形密封圈或 O 形圈 (7)。廢棄 O 形圈。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下 4 個蓋板 (4) 和密封墊 (5)。

廢棄密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下 4 個空氣跨接管接頭 (6)、隔圈 (7) 和密封墊 (8)。

廢棄密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下兩個中冷器蓋 (13) 和密封墊 (14)。

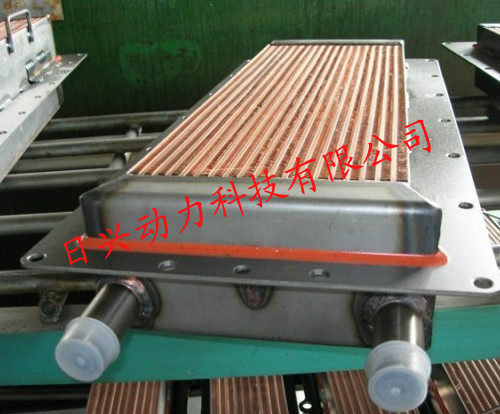

拆下殼體 (16) 上的中冷器芯 (15) 和密封墊 (14)。

SMALL | MEDIUM | LARGE

前一個   下一個

標準系統

注: 當進氣歧管（中冷器殼體）仍在發動機上時，進行此步驟。

拆卸零件。

廢棄密封墊。

從內部適配器 (4) 上拆下 O 形圈 (6)。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下 21 個螺釘和平墊圈 (5)。

注: 如果有必要使用楔子分離零件，不要損壞密封墊表面。

拆下中冷器蓋 (6)。有必要移動蓋，使其不會碰撞到芯上的噴嘴。

從進氣歧管 (8) 上拆下密封墊 (7)。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下 8 顆帽式螺釘 (9)。注意，螺釘上的墊圈為彈簧式墊圈。

從進氣歧管 (8) 上拆下芯 (10)。

SMALL | MEDIUM | LARGE

前一個   下一個

低溫中冷器 (LTA) 系統

注: 當進氣歧管（中冷器殼體）仍在發動機上時，進行此步驟。

拆下 14 個螺釘 (27)、墊圈 (26) 和隔圈 (29)。

SMALL | MEDIUM | LARGE

前一個   下一個

從殼體上拆下中冷器芯。

SMALL | MEDIUM | LARGE

前一個   下一個

從中冷器殼體上的凹槽中拆下橡膠密封件。

檢查密封件。如果損壞，將其廢棄。

SMALL | MEDIUM | LARGE

前一個   下一個

檢查矩形帶狀密封件 (3)。如果密封件撕裂、出現裂紋或磨損，則將其廢棄。

SMALL | MEDIUM | LARGE

前一個   下一個

從中冷器蓋和殼體上拆下冷卻液接頭。

廢棄接頭密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下中冷器蓋安裝螺釘、中冷器蓋和密封墊。

廢棄密封墊、密封圈和 O 形密封圈。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下中冷器芯和密封墊。

廢棄密封件和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

標準系統

軟管零件發生泄漏，則必須予以更換。

SMALL | MEDIUM | LARGE

前一個   下一個

低溫中冷系統

SMALL | MEDIUM | LARGE

前一個   下一個

將芯浸在水中 5 分鐘，讓芯的溫度達到穩定。施加空氣壓力。檢查有無泄漏。在對水箱加壓時，如果氣泡形成得更快或氣泡從新位置出現，則說明芯存在泄漏。

如果發現泄漏，則更換芯。

注: 故障中冷器芯外部通常涂有一層冷卻液沉積物。

SMALL | MEDIUM | LARGE

前一個   下一個

使用溶劑或蒸汽。

清潔總成的外部。從頂部的出水口接頭的孔沖洗中冷器芯。清潔所有的孔和 O 形圈凹槽。清潔所有密封墊表面。用壓縮空氣吹干。

SMALL | MEDIUM | LARGE

前一個   下一個

檢查總成有無裂紋或其他損壞。殼體或蓋上必須沒有裂紋。

檢查防塵密封件有無過多的機油或過硬。廢棄變硬或浸透機油的防塵密封件。

如果零件上有裂紋或其他損壞，或存在任何密封墊泄漏的跡象，必須重裝總成。

注: 如果 K50 中冷器殼體不含有十字螺栓，或在殼體的中央有一條肋，則在再次安裝殼體之前，建議將其改進為使用十字螺栓的殼體。參考第 10 節中的步驟 010-073。

SMALL | MEDIUM | LARGE

前一個   下一個

清潔所有密封墊表面。

使用溶劑或蒸氣清洗零件。

SMALL | MEDIUM | LARGE

前一個   下一個

檢查空氣通道有無冷卻液泄漏的痕跡。如果有任何泄漏痕跡，必須重裝總成。

檢查零件有無裂紋或其他損壞。

SMALL | MEDIUM | LARGE

前一個   下一個

檢查矩形帶狀密封件 (3)。如果密封件撕裂、出現裂紋或磨損，則將其廢棄。

SMALL | MEDIUM | LARGE

前一個   下一個

中位安裝中冷器

安裝殼體與芯法蘭之間的密封墊 (14)。確保正確的孔已與滾銷對正。

安裝冷卻器芯 (15)。

安裝蓋與芯法蘭之間的新密封墊 (14) 和蓋 (13)。

注: 每個蓋包含 18 個螺釘。

安裝平墊圈、鎖緊墊圈和螺釘。

扭矩值:  25  n.m  [20 ft-lb]

對總成的其他側面重復此步驟。

SMALL | MEDIUM | LARGE

前一個   下一個

安裝 4 個空氣跨接管接頭密封墊 (8)、隔圈 (7)、密封墊 (8) 和接頭 (6)。

扭矩值:  25  n.m  [20 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

安裝新蓋板密封墊 (5) 和蓋板 (4)。

扭矩值:  25  n.m  [20 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

注: 安裝適配器時必須使漏水孔朝向中冷器殼體的底部。此孔能防止泄漏的冷卻液從進水管和出水管接頭進入中冷器殼體。

將 4 個新適配器接頭密封墊 (9) 和適配器 (10) 安裝在芯的噴嘴上。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 這一信息也適用于中冷器的進水管和出水管接頭。

如有必要，在出水管接頭上安裝新矩形密封圈或新 O 形圈。檢查出水管接頭。

將矩形密封圈 (17) 裝在接頭 (18) 上，該接頭倒角末端沒有小階。

將 O 形圈 (19) 裝在接頭 (20) 上，該接頭倒角末端有個小階。

注: 矩形密封圈與出水管上的密封件具有相同的零件號。O 形圈與適配器接頭 (8) 上的密封件 (10) 具有相同的零件號。老式接頭 (20) 已不再用于維修。

SMALL | MEDIUM | LARGE

前一個   下一個

安裝出水管接頭密封件 (7) 和接頭 (6)。安裝鎖緊墊圈和螺釘。

扭矩值:  25  n.m  [20 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

注: 所有 K50 中冷器都包含此接頭。新式 K38 中冷器包含一個更短的接頭。

安裝新空氣跨接管接頭密封墊 (4) 和接頭 (5)。安裝平墊圈、鎖緊墊圈和螺釘。

扭矩值:  25  n.m  [20 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

注: 只潤滑要馬上安裝在殼體或接頭孔中的 O 形密封圈。這樣能防止暴露的 O 形圈膨脹并積垢。

在每個空氣管上安裝兩個新 O 形圈 (2)。

在空氣管 (1) 上安裝防塵密封件 (3)。

使用植物油。潤滑 O 形圈。

將空氣管安裝進殼體孔或接頭。

SMALL | MEDIUM | LARGE

前一個   下一個

標準系統

將芯 (10) 安裝進歧管 (8)。安裝 8 顆帶有帽式彈簧墊圈的螺釘 (9)。

扭矩值:  25  n.m  [20 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

安裝新密封墊 (7) 和蓋 (6)。安裝 21 顆帽式螺釘和平墊圈 (5)。

扭矩值:  25  n.m  [20 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

在每個適配器 (2) 中安裝兩個新 O 形圈 (4)。

使用植物油。潤滑 O 形圈。

安裝新密封墊 (3) 和適配器 (2)。

安裝四個帶有平墊圈和鎖緊墊圈 (1) 的螺釘。

扭矩值:  16  n.m  [145 in-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

低溫中冷器 (LTA)

進氣歧管可以用作中冷器殼體。芯通過殼體側面的鑄件開口安裝。

SMALL | MEDIUM | LARGE

前一個   下一個

將泡沫密封件安裝到中冷器殼體上的凹槽中。

注: 在凹槽中涂抹少量 (RTV) 密封膠，這樣有助于將泡沫密封件固定到位。不要將密封膠涂抹到泡沫密封件的可見部分。

SMALL | MEDIUM | LARGE

前一個   下一個

然后將密封件兩端突出出來的部分彎曲，并安裝進提供的凹槽，以便將芯的安裝法蘭完全密封。兩側在殼體之外的突出量必須為 3 到 6 mm [0.125 到 0.250 in]。如果需要，將其長度切削至此技術規范。

SMALL | MEDIUM | LARGE

前一個   下一個

在殼體兩端處的泡沫密封件上涂抹一薄層植物油，以防在安裝芯時拖曳芯和對泡沫密封件造成損壞。

SMALL | MEDIUM | LARGE

前一個   下一個

有兩種密封中冷器與芯的連接處的方法：

SMALL | MEDIUM | LARGE

前一個   下一個

安裝密封墊/密封膠

注: 密封墊已經替換為液態密封膠。

直接在中冷器殼體上連續涂上兩圈液態密封膠 Loctite® 509（也稱為 Loctite® LMD127）。每滴密封膠的直徑為 1.5 mm [0.060 in]。這種密封膠取代了傳統的密封墊。

密封膠為厭氧性物質，只在沒有空氣的情況下固化（凝結）。直到中冷器芯夾入殼體中后，密封膠才開始固化。

兩圈密封膠必須為沒有間隙的連續帶狀，以防空氣泄漏。不要過量使用密封膠。過多的密封膠不會使接合更緊密。

SMALL | MEDIUM | LARGE

前一個   下一個

將兩個導向銷安裝進殼體，以便將中冷器芯安裝進殼體。如果使用了導向插頭，它會使安裝重芯時不會影響密封膠。

將 3/8 英寸螺釘?shù)穆葆旑^切掉，即可制成導向銷。

將中冷器芯安裝在中冷器殼體中。

SMALL | MEDIUM | LARGE

前一個   下一個

將 63 mm [2.50 in] 螺釘和墊圈安裝進圖示的位置。

擰緊螺釘至剛好將芯固定到位。

拆下兩個導向銷。

SMALL | MEDIUM | LARGE

前一個   下一個

將 171 mm [6.750 in] 螺釘和墊圈安裝進圖示的位置。

擰緊螺釘至剛好將芯固定到位。

安裝輸水管接頭時會用到剩余的兩個孔。利用本步驟中的扭矩值和順序。

SMALL | MEDIUM | LARGE

前一個   下一個

擰緊中冷器芯螺釘 1 小時之后，密封膠會固化 80％ 的強度。密封膠會在 24 小時內完全固化。

一旦發動機中注入了冷卻液并對其進行測試，在發動機運轉的頭一個小時會有少量的密封膠從連接處滲出。除去所有多余的密封膠。

SMALL | MEDIUM | LARGE

前一個   下一個

橡膠密封件的安裝

將橡膠密封件安裝進中冷器殼體上的凹槽中。確保密封件沒有扭曲或損壞。

SMALL | MEDIUM | LARGE

前一個   下一個

將中冷器芯安裝到殼體中。確保不要弄錯泡沫密封件或橡膠密封件的位置。

所有的中冷器芯都是同樣的，插入殼體中時，進水口和出水口都要低于進氣接頭。

SMALL | MEDIUM | LARGE

前一個   下一個

在 14 個螺釘 (27) 上安裝墊圈 (26) 和隔圈 (29)。將螺釘插入圖示的孔中。此時 3 個螺釘 (1) 只能安裝在后部進氣歧管總成中。

螺釘既可以在安裝中冷器管路時也可以在安裝進氣歧管總成時插入開口位置。

將所有插入的螺釘只擰緊到將中冷器芯固定到位即可。

SMALL | MEDIUM | LARGE

前一個   下一個

按照?qǐng)D示的順序。擰緊螺釘。

扭矩值:  45  n.m  [35 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

檢查 4 個中冷器芯定位銷的位置是否正確。

SMALL | MEDIUM | LARGE

前一個   下一個

安裝中冷器芯密封墊。

將上部和下部密封圈以及 O 形密封圈安裝在冷卻器接頭上。

將中冷器芯安裝到殼體中。

SMALL | MEDIUM | LARGE

前一個   下一個

安裝 12 個螺釘并按圖示順序擰緊。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

在中冷器蓋安裝螺釘螺紋上涂一薄層防粘結潤滑劑（零件號 3824759）。

安裝中冷器蓋和安裝螺釘。按圖示順序擰緊螺釘。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

用 Lubriplate™ 105（零件號 3163087）多用途潤滑劑潤滑 O 形圈

安裝接頭密封墊和密封座。

安裝法蘭接頭和安裝螺釘。

擰緊螺釘。

扭矩值:  30  n.m  [22 ft-lb]
