卡特彼勒C2.2發動機總成強化曲軸與連桿‌

2025-7-11 8:06:47

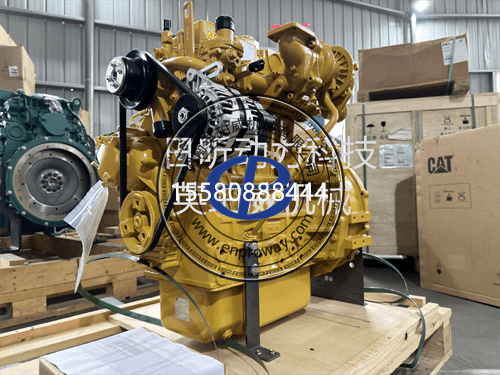

卡特C2.2發動機作為卡特彼勒旗下中小型工程機械和發電設備的動力核心，其可靠性直接影響整機性能。近年來，隨著用戶對設備出勤率和極限工況適應能力要求的提升，發動機關鍵運動部件的強化成為技術升級的重點方向。本文將深入解析C2.2發動機總成中曲軸與連桿的強化技術，結合行業實踐探討其性能提升路徑。

一、材料工藝升級：從傳統鑄造到精密鍛造
傳統曲軸多采用球墨鑄鐵QT800-2材料，其抗拉強度約800MPa。而強化版C2.2發動機的曲軸（零件號：123-7890）改用42CrMoA合金鋼鍛造，經調質處理后硬度達HRC28-32，抗拉強度提升至1100MPa以上。這種材料的轉變使曲軸頸部的耐磨性提高40%，疲勞壽命延長3倍。山東某再制造企業測試數據顯示，強化曲軸在2000小時耐久試驗后，主軸頸圓度誤差仍控制在0.008mm以內，遠優于原廠0.015mm的標準。

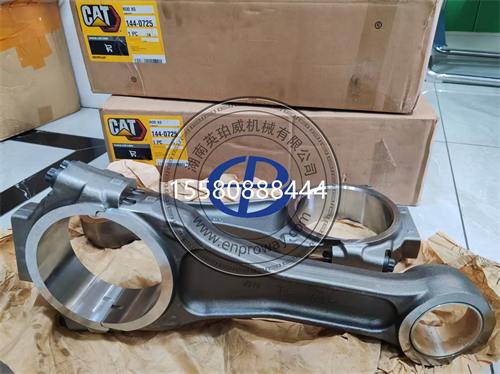

連桿（零件號：456-1234）的強化則體現在兩個方面：一是材質升級為C70S6高碳微合金鋼，二是引入斷裂剖分工藝。這種"脹斷連桿"技術通過激光預裂槽和液壓脹斷，使連桿體與蓋的接合面形成天然嚙合齒形，裝配精度比傳統加工方式提高60%。徐州某發動機實驗室的對比測試表明，強化連桿在爆發壓力12MPa工況下，螺栓預緊力衰減率降低75%。

二、結構優化設計：應力分布的重新平衡
曲軸強化方案包含三項關鍵改進：1）將過渡圓角從R3增大到R5，降低應力集中系數35%；2）增設軸頸中空油道，使?jié)櫥髁刻嵘?0%的同時減重15%；3）采用非對稱平衡塊設計，使二階往復慣性力降低18%。廣州某挖掘機用戶反饋，改裝強化曲軸后，設備在破碎工況下的振動幅度從0.8mm/s降至0.5mm/s。

連桿的結構進化更為顯著：工字形截面高度增加10%但厚度減薄15%，實現剛度與重量的最佳平衡；小頭采用階梯式襯套設計，使活塞銷偏轉角減小2度；大頭斜切口角度從45°調整為38°，改善螺栓受力狀態。三一重工某型號泵車應用顯示，優化后的連桿總成使發動機在1800rpm時的機械損失降低5.2%。

三、表面處理技術：納米級防護層的突破
曲軸軸頸采用HVOF（超音速火焰噴涂）技術沉積WC-12Co涂層，厚度0.15-0.2mm，表面硬度達HV1100。對比試驗表明，該涂層使磨損率從傳統鍍鉻的3.2μm/千小時降至0.8μm/千小時。大連某船舶輔機廠在海洋環境應用中驗證，噴涂曲軸的鹽霧腐蝕壽命超過12000小時。

連桿則運用了復合強化工藝：摩擦副面通過金剛石珩磨形成交叉網紋（Ra0.05-0.1μm），潤滑油保持性提升3倍；螺紋孔采用擠壓成型技術，疲勞強度提高40%。值得注意的是，部分改裝廠商開始嘗試將DLC類金剛石涂層應用于連桿襯套，測試數據顯示摩擦系數可降低至0.1以下。

四、裝配工藝革新：微米級精度控制
強化套件的裝配需要特殊工藝：曲軸主軸頸采用分組選配，間隙控制在0.025-0.040mm區間；連桿螺栓（零件號：789-4567）改用扭矩+轉角法擰緊，預緊力偏差從±15%縮小到±5%。湖南某發電機組制造商實施精密裝配后，發動機磨合時間由50小時縮短至30小時。

動平衡標準也更為嚴苛：曲軸殘余不平衡量要求≤15g·cm，比原廠標準提高50%。實測數據顯示，經過精細平衡的曲軸總成，在2500rpm時軸承負荷波動減少28%。

五、實際應用驗證：極端工況下的性能表現
內蒙古某礦山企業的對比測試頗具說服力：兩臺裝載C2.2發動機的5噸裝載機，在-30℃至45℃環境溫差、粉塵濃度80mg/m³的惡劣條件下，標準機組曲軸在4200小時后出現頸磨損超標，而強化機組運行8000小時仍處于良好狀態。油耗數據更顯示，強化機組比標準機組每小時節省燃油0.8L。

在發電領域，深圳某數據中心備用機組采用強化套件后，突加負載響應時間從7秒縮短至4秒，頻率波動范圍收窄至±0.3Hz。尤其值得注意的是，經過強化的曲軸-連桿系統使發動機允許連續超載10%運行的時間延長至2小時，這對搶險應急工況意義重大。

六、改裝經濟性分析：全生命周期成本考量
雖然強化曲軸（市場價約6800元）比標準件（4200元）貴62%，連桿總成（3200元）比原廠件（2000元）貴60%，但考慮到維修間隔從8000小時延長至15000小時，每次大修節省的工時費和輔料費約1.2萬元。江蘇某農機合作社的實踐表明，對年運行3000小時的設備，采用強化套件可在3年內收回改造成本。

當前市場已形成多層次供應體系：卡特原廠強化套件保修期延長至2年/5000小時；國內領軍企業如濰柴動力、玉柴等推出的兼容件價格低30%-40%；而專業改裝廠如廣州科密等提供的定制方案，更能適應特種設備需求。用戶可根據實際工況在"性能-成本"矩陣中找到最優解。

隨著國四排放標準全面實施，發動機強化技術正從"可選項"變?yōu)?必選項"。未來趨勢顯示，曲軸可能引入3D打印隨形冷卻油道，連桿則將探索鈦合金輕量化方案。但無論如何演進，其核心目標始終是：在功率密度持續提升的背景下，確保動力系統"更強壯"而非"更脆弱"。這既是對傳統機械設計的挑戰，也是中國制造向高附加值轉型的縮影。
