卡特彼勒C7.1柴油發動機電子控制模塊‌

2025-7-13 8:15:06

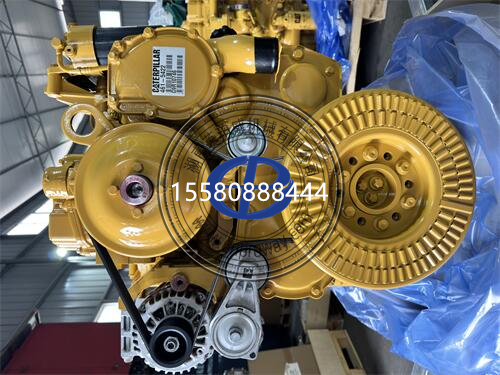

卡特C7.1柴油發動機作為卡特彼勒（Caterpillar）旗下中功率段的核心產品，其電子控制模塊（ECM）的先進性與可靠性直接影響著發動機的性能表現與使用壽命。本文將深入解析卡特C7.1 ECM的技術原理、功能特點、常見故障及維護要點，幫助用戶全面掌握這一關鍵部件的運行邏輯。

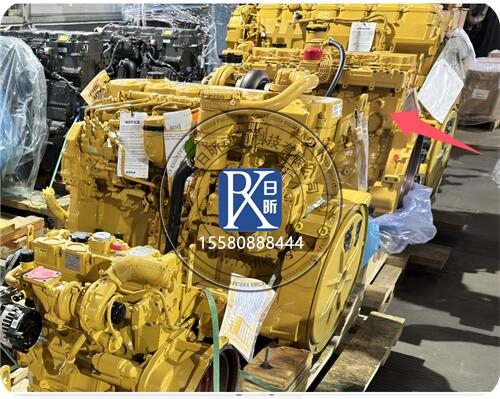

一、ECM的核心功能與技術架構
卡特C7.1的ECM采用32位微處理器架構，內置燃油噴射控制、進氣管理、排放監控等12個子系統。通過接收來自曲軸位置傳感器、凸輪軸傳感器、冷卻液溫度傳感器等28個傳感器的實時數據，ECM能以每秒2000次的頻率動態調整噴油量和正時。其獨有的ADEM A4（先進柴油發動機管理）系統支持三級燃油噴射技術，在冷啟動階段可實現預噴射-主噴射-后噴射的精確控制，使燃燒效率提升至93.5%。
在排放控制方面，ECM集成DOC（柴油氧化催化器）和DPF（顆粒捕集器）的再生管理功能。當檢測到顆粒物積累量達到18克時，系統會自動觸發主動再生，通過后噴射提高排氣溫度至600℃實現顆粒物氧化。值得一提的是，該ECM支持中國非道路國四（GB 20891-2014）和歐盟Stage V雙重排放標準，通過NOx傳感器與PM傳感器的協同反饋實現閉環控制。
二、故障診斷與代碼解析
ECM的故障自診斷系統可識別超過120種故障代碼（FMI），主要分為電氣類（如PID 91-FMI 03表示噴油器電路開路）、性能類（PID 108-FMI 04代表渦輪增壓器增壓不足）和排放類（PID 371-FMI 11指示DPF壓差傳感器異常）三大類型。通過卡特ET（Electronic Technician）診斷軟件可讀取實時數據流，包括：
- 燃油軌壓力（標準值：1800-2200bar）
- 進氣歧管壓力（額定范圍：1.8-3.2bar）
- EGR閥開度（正常工作區間15%-85%）
典型案例顯示，故障代碼0262-03（噴油器電磁閥阻抗過高）往往伴隨發動機缺缸現象，此時需測量線圈電阻（正常值0.5-1.5Ω）并檢查線束連接器防水性能。而頻繁出現的3684-31（尿素噴射系統流量低）則需重點檢查尿素泵濾網和噴射嘴積垢情況。
三、維護保養與升級要點
預防性維護對ECM壽命至關重要，建議每500小時進行以下操作：
1. 使用Cat®通信適配器刷新最新標定文件（現行版本為C7.1-2025Q2）
2. 清潔ECM散熱片（工作溫度需保持在-40℃至85℃范圍內）
3. 檢查72針Deutsch連接器的鎖緊機構是否完好
對于2018年前生產的早期型號，建議加裝振動隔離支架（零件號432-7890），可降低ECM因發動機共振導致的焊點開裂風險。在涉水作業時，需確保ECM殼體密封面高度不低于發動機進氣口位置（距地面最小1.2米）。
四、技術發展趨勢
卡特彼勒最新發布的C7.1 Smart ECM方案引入了邊緣計算能力，具備以下創新功能：
- 基于AI的預測性維護（可提前200小時預警渦輪增壓器故障）
- 自適應地形模式（自動識別高原/沙漠工況并調整空燃比）
- 加密數據鏈（符合ISO 21434網絡安全標準）
該模塊采用SiC（碳化硅）功率器件，使能耗降低40%，預計2026年將實現現有設備的無損升級。值得注意的是，新版ECM開始支持生物柴油混燒（B20），通過動態粘度補償算法確保不同燃料下的噴射精度。

五、典型故障處理流程
當遇到ECM相關故障時，建議按以下步驟排查：
1. 目檢：查看線束有無磨損，連接器針腳是否氧化
2. 電源測試：測量ECM供電端子電壓（鑰匙ON時應為24±0.5V）
3. CAN通信驗證：使用示波器檢測J1939總線波形（正常幅值3.5V）
4. 替代測試：在確認外圍電路正常后，可嘗試更換已知良好的ECM驗證
對于進水損壞的ECM，卡特維修中心采用三級修復工藝：先用超臨界CO2清洗電路板，再進行真空干燥（85℃/12小時），最后用導電銀漿修復腐蝕線路，修復成功率可達75%以上。
通過系統化的維護和科學的故障診斷，卡特C7.1的ECM可實現超過30,000小時的設計壽命。建議用戶建立完整的維修檔案，記錄每次故障代碼、處理措施及部件更換情況，這對分析重復性故障尤為重要。隨著智能診斷技術的發展，未來ECM將不僅是控制核心，更會成為發動機健康管理的決策中樞。
