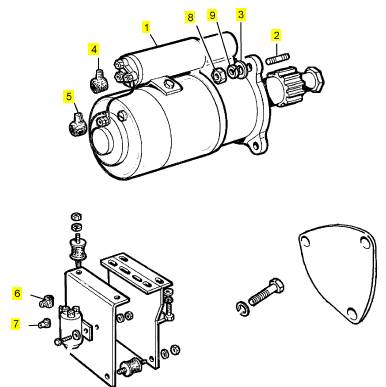

項目   零配件號碼    最近的部分號碼    描述

    1   701/135    2   701/135    啟動馬達

    (1) 半徑/701/135  2   半徑/701/135  啟動馬達 -交換

    2   2121/6 6   2121/6 圖釘

    3   2088/1 6   2088/1 墊圈

    4   696/2  2   696/2  橡皮長靴

    5   696/3  2   696/3  橡皮長靴

    6      6      蓋

    7      2      蓋

    8   317013 6   317013 螺帽

    9   318211 6   318211 彈簧塾圈

         Item          Parts No. Qty.  Latest Part No.         Description      Cut Out    Cut In       Comment

         1       589/86     1       589/93     SOLENOID

         2       312038     2       312038     SCREW

         3       317009     2       317009     NUT

         4       318009     2       318009     WASHER

         5       318208     2       318208     SPRING WASHER

         6       664/1880 1       664/1880 BRACKET

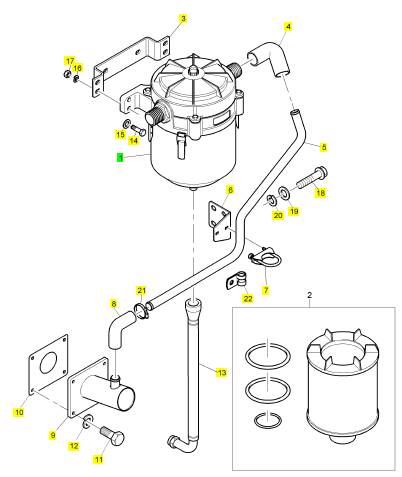

    項目   零配件號碼    最近的部分號碼    描述

    1   SE122C 1   SE122C 關閉線路呼吸者

    3   664/1914   1   664/1914   支撐托架

    4   419/709    1   419/709    水管

    5   16 SE122K/1   1   16 SE122K/1   管

    6   664/1915   1   664/1915   支撐托架

    7   819/499    1   819/499    砂箱夾

    8   419/709    1   419/709    水管

    9   SEV50Y/30  1   SEV50Y/30  門

    10  282/299    1   282/299    密合墊

    11  312064 4   312064 固定螺釘

    11  312063 4   312063 固定螺釘

    12  88/619 4   88/619 墊圈

    12  312063 4   312063 固定螺釘

    13  318210 4   318210 彈簧塾圈

    14  SEV122AD/1 1   SEV122AD/1 水管

    2   SEV122/2   1   SEV122/2   呼吸者機械要素

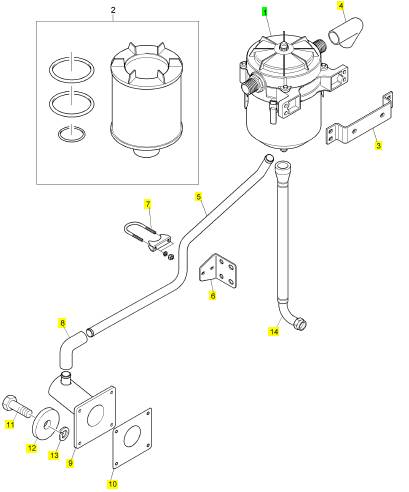

    項目   零配件號碼    最近的部分號碼    描述

    1   SE122D 1   SE122D 關閉線路呼吸者

    3   664/1914   1   664/1914   支撐托架

    4   419/709    1   419/709    水管

    5   16 SE122J/1   1   16 SE122J/1   管

    6   664/1915   1   664/1915   支撐托架

    7   819/499    1   819/499    砂箱夾

    8   419/709    1   419/709    水管

    9   SEV50Y/30  1   SEV50Y/30  門

    10  282/299    1   282/299    密合墊

    11  312063 4   312063 固定螺釘

    12  318210 4   318210 彈簧塾圈

    13  SEV122AD/1 1   SEV122AD/1 水管

    14  312065 8   312065 固定螺釘

    15  318012 8   318012 墊圈

    16  318210 8   318210 彈簧塾圈

    17  317012 8   317012 螺帽

    18  312098 6   312098 固定螺釘

    19  318015 6   318015 墊圈

    20  318213 6   318213 彈簧塾圈

    21  525/18 4   525/18 水管夾

    22  551/718    6   551/718    夾

         Item          Parts No. Qty.  Latest Part No.         Description      Cut Out    Cut In       Comment

                   317012     5       317012     NUT

         1       316478     5       316478     STUD

         2       282/315   1       282/315   GASKET - OIL FILLER

         3       SEV110B/1       1       SEV110C/1       OIL FILLER TUBE

         4       JV110A/2 1       JV110A/2 OIL FILLER CAP

         5       318210     5       318210     SPRING WASHER

         6       SEV50X/30        1       SEV50X/30        INSPECTION COVER

         7       282/299   1       282/299   GASKET

         8       314075     4       314075     CAPSCREW

         8       312064     4       312064     SETSCREW

         9       318210     4       318210     SPRING WASHER

圖 7

典型 示例

(1) 起動 馬達

(2) 繼電 器 1

(3) 繼電 器 2

(4) 燃 油電磁 閥繼 電器 1

(5) 燃 油電磁 閥繼 電器 2

(6) 燃 油電 磁閥

(7) 起動 繼電 器

(8) 起動 信號

g02083353

操 作順 序

這樣 可確保 兩個 停機電 磁閥 在發動 機轉 動前 完全通

電 。 還可確 保電 磁閥處 在保持 線圈 上，并 且沒 有從

拉 動線 圈抽走 大量 電流。 如果 發動 機在電 磁閥 工作

期 間轉 動，則 很可 能電磁 閥沒有 充分 工作。 此 情況

可 能是 由以 下問 題引 起的 。

•  高起 動 電流

•  相關 的 電壓 降

額定 短時 拉動 線圈 將燒 壞。

系 統工 作如 下。

•

•

•

•

繼電 器 2 將閉 合。 繼電器 2 閉合 將向電 磁閥 1 和

2 提供 正電源 。 電磁 閥 1 和 2 具 有永 久負電 源電

壓 。 電磁閥 將工作 。 電磁閥 將使 保持線 圈通電 。

AUX 接線 端將 變?yōu)?負極 。

電磁 閥 1 的 AUX 將向 繼電 器 1 的 線圈 提供 負電

壓 。 負電壓 將使繼 電器 1 通 電。 這樣 可將正 電壓

供 至起 動馬 達繼電 器的 繼電器 觸點 。

電磁 閥 2 的 AUX 將向 起動馬 達繼電 器的線 圈提 供

負 電壓。 繼 電器具 有來 自控制 系統的 正電壓 。 繼

電 器將通 電。 這將 向起動 馬達提 供 GO 信號 。

燃油 電磁閥 或繼 電器故 障將 禁止起 動。

•

燃油 電磁閥 （FPS）和 起動 信號裝 置（ SMC） 將

同 時工 作。 這將 向繼電 器 1 和 2 的 線圈施 加正 電

壓 ，并 向起動 馬達 繼電器 的線圈 施加 正電壓 。 繼

電 器 2 具 有永久 負電 源電壓 時將 通電。

停 止發 動 機

要在 正常 或緊 急停 機條 件下 停止 發動 機， 必須 執

行 以 下操 作。

•  應斷 開 FPS 的 24 V 電 源。

This document is printed from SPI². Not for RESALE

KCNR9224

13

系 統 運 作 部 分

•

•

應切 斷 24 V 電源 Pandaros 數字 調速器 。

停機 或運行 信號 裝置應 處在 停機位 置。

如果 發動機 出現超 速， 空氣切 斷閥 （ASOVs）應 通

電 以停 止發動 機。 如果 閥沒有 復位 ，應采 用閥 的內

置 開關禁 止起 動。 內置電 路保護 ASOV 電磁閥 。 內

置 電路 將觸發 電磁 閥三次 。 于 是電 壓切斷 以保 護電

磁 閥線 圈。 如果 ASOVs 復 位， 確保 24 V 脫 扣信號

已 從 ASOVs 斷 開。

保 護設 備

安裝 至發動 機的 所有保 護開 關將提 供一 組電 壓自由

觸 點。 觸 點與發 動機 控制 系統連 接。

高 渦輪 機進 口溫 度 開關

發動機 起動 時，高 渦輪機 進口溫 度開關 需要 24 V 電

壓 。 如果向內 部繼 電器施 加 24 V 電壓并 且系統 工作

正 常， 繼電器 將改 變狀態 。 熱 電偶 失效或 任何 一個

輸 入溫 度偏高 將導致 報警或 繼電 器狀態 改變。

充 電 系統 部 件

交 流發 電 機

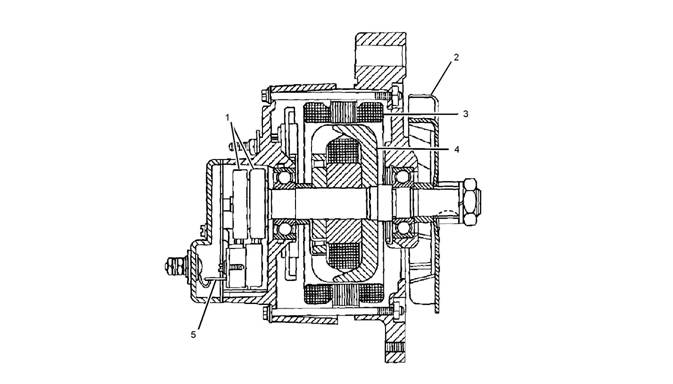

圖 8

交流 發電 機

(1) 集電 環

(2) 風扇

(3) 定 子

(4) 轉 子

(5) 電刷 組件

g01357159

交流發電 機是一個含 有內部調壓 器的三相充 電裝置。

交 流發 電機由 帶槽口 的輔 助驅動 皮帶 驅動。

This document is printed from SPI². Not for RESALE

14

系 統 運 作 部 分

KCNR9224

起 動 系統 部 件

起 動馬 達

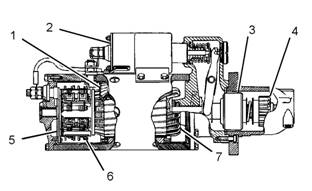

圖 9

(1) 磁場

(2) 電磁 閥

(3) 離合 器

(4) 小 齒輪

(5) 整 流器

(6) 電 刷組 件

(7) 電 樞

g01357162

發動 機上 安裝 兩個 起動 馬達 。 起動 馬達 并聯至 蓄

電 池 和起 動電 路。

交 流 發電 機

充 電 系 統

i04069972

注意

切勿在蓄 電池未接入 電路中的情 況下使交流 發電機運

轉 。 在 電路 中 存在 重負 載 時連 接或 斷開 交 流發 電機

的 接線 都可 能導 致調壓 器的 損壞 。

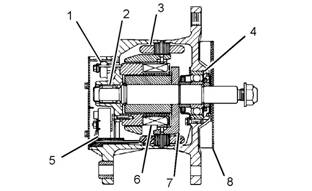

圖 10

交流 發電機 零部 件（典 型圖 例）

(1) 調壓 器

(2) 滾子 軸承

(3) 定子 繞組

(4) 滾珠 軸承

(5) 整流 橋

(6) 勵磁 繞組

(7) 轉子 組件

(8) 風扇

g01192436

交流 發電機 由發 動機右 前端 的輔 助設備 驅動裝 置通

過 皮帶 驅動。 該 交流發 電機 是一種 三相、 自整 流充

電 裝置 ，調壓 器是 交流發 電機 的一部 分。

This document is printed from SPI². Not for RESALE

KCNR9224

15

系 統 運 作 部 分

調壓 器是一 個固態 電子 開關。 每 秒鐘調 壓器 接通和

斷 開許 多次以 便控 制交流 發電機 的激 磁電流 。 交流

發 電機 的輸出 電壓 向蓄 電池和 電氣 系統中 的其 它部

件 供電 ，以滿 足它 們的需 要。 交流 發電機 的調 壓器

的 充 電率 不可 調。

起 動 馬 達

起動 馬達 用于 轉動 發動 機飛 輪， 使得 發動 機能 夠

運 轉 。

起 動 系 統

i04328808

起 動 電磁 閥

電磁閥是 一個電磁開 關，此開關 進行兩個基 本操作。

•  起動 電磁閥 使用 電流 強度低 的起 動開關 電路 來接

通 電流 強度 高的 起動馬 達電 路。

•  將起 動馬 達小齒 輪與 齒圈 嚙合 。

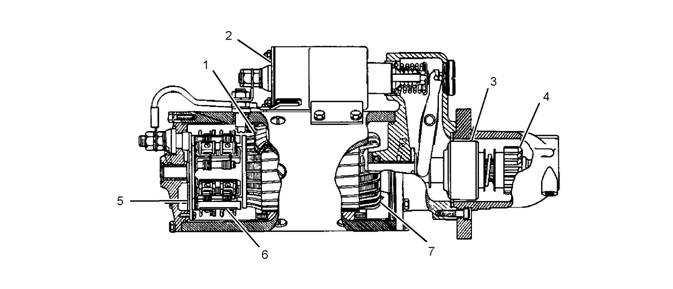

圖 12

起動 馬達的 剖面 圖（典 型示 例）

(1) 磁場

(2) 電磁 閥

(3) 離合 器

(4) 小齒 輪

(5) 整流 器

(6) 電刷 組件

(7) 電樞

g01192489

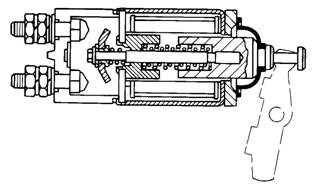

圖 11

典型 電磁 閥

g00285112

起動 馬達有 一個電 磁閥 。 當 起動 開關被 觸發時 ，電

流 就會 流經電 磁閥的 繞組 。 電磁閥 芯將會 移動 ，從

而 通過 一個機 械連 桿推動 起動馬 達小 齒輪。 這 將使

小 齒輪 與發動 機飛 輪的齒 圈嚙合 。 在電磁 閥內 通電

觸 點使 蓄電池 與起 動馬 達之間 的電路 接通 之前 ，起

動 馬達 小齒輪 就已 與齒圈 嚙合。 當 蓄電池 與起 動馬

達 之間 的電路 完全 接通 時，小 齒輪就 會使 發動 機飛

輪 轉動 。 離 合器向 起動 馬達提 供保護 。 發動機 不會

將 起動 馬達轉 得太快 。 當起 動開關 被釋放 時， 起動

馬 達小 齒輪 將移 離飛 輪齒圈 。

電磁 閥有兩 組繞在 空心 圓筒上 的繞阻 。 圓筒 內有一

個 彈簧加 載的 芯柱。 芯柱 可來 回移動 。 當 接通 起動

開 關， 電流流 經繞 組時， 電磁閥 內就 產生磁 場。 磁

場 拉動 芯柱在 圓筒 內向前 移動。 這 會移動 撥桿 以使

驅 動小 齒輪與 齒圈 嚙合。 芯柱 前端 接著使 蓄電 池和

電 磁閥 的馬 達接 線柱 發生 接觸 。 起動 馬達 然后 就

開 始轉 動發 動機 飛輪 。

當起動開關斷開時， 電流就不再流過繞組 。 這時彈簧

就 將芯柱推回原位。 此彈簧同時將小 齒輪移離飛輪。

電磁 閥中 的兩 組繞 組分 別稱 作保 持繞 組和 拉動 繞

組 。 兩組繞 組具有 相同的 圍繞 圓筒的 匝數。 但 是，

拉 動繞 組使用 了直 徑較 大的電 線以 便產生 更大 的磁

場 。 當起動 開關 閉合時 ，來自 蓄電 池的電 流一 部分

流 經保 持繞組 。 其余的 電流經 過拉 動繞組 流向 馬達

接 線端。 接 著電流 經過馬 達送 至蓄電 池負極 。 當電

磁 閥被 徹底觸 發時 ，通 過拉動 繞組 的電流 被停 止。

只 有電 線直徑 較小 的保持 繞組長 時間 工作。 這 一時

間 就是 發動機 起動 所需的 時間。 電 磁閥此 時將 從蓄

電 池吸 取較少 的電 流。 電磁閥 產生 的熱量 將會 保持

在 可 接受 的水 平。

起 動 馬達 保 護

OEM 控制 面板 應內置 一個保 護裝置 ，可在 發動機 運

轉 時鎖 定起 動馬 達作 業。

This document is printed from SPI². Not for RESALE

16

測 試 和 調 整 部 分

KCNR9224

測 試 和 調 整部 分

電 子 控 制 系 統

發 動 機調 速 -調 速

i04328796

發動 機由 Pandaros 數字 調速 器調 節。 為 了調 整

Pandaros 數 字調 速 器， 請參 閱《 專門 說明 書》 ,

REHS2806, “Pandoras 數 字調 速器 ”以了 解更多 信

息 。

This document is printed from SPI². Not for RESALE

17

測 試 和 調 整 部 分

燃 油 系 統

概 述 (燃 油系 統 )

i02201730

噴 油 器 調 整

調 整 噴油 器

i04328955

供給燃燒 用的燃油太 多或不足都 可能導致燃 油系統出

現 問題。 因此經 常會錯誤地在燃油系 統方面找原因，

而 實際 上故障 是發 生在 發動機 的某 些其它 零件 上。

查 出故障的起 因并不容 易，尤其 是在排氣中 有煙冒出

時 。 排氣冒 煙可 能是由 于出故 障的 噴油器 造成 的。

冒 煙也可能是 由于以下 一個或不 只一個原因 造成的：

•  良好 燃燒 所需 空氣 不足

•  機油 漏入 燃 燒室

•  進排 氣 漏氣

•  壓縮 壓 力不 足

注: 調 整三個 或更 多噴 油器 時，則 必須 調整 發動機

上 的所 有 噴油 器。

表 1

B

燃 油 系 統檢 查

i04328809

E

將燃 油輸送 到發 動機的 部件 如果有 問題 ，將 會導致

燃 油壓 力低。 這 會使 發動機 性能 降低。

1. 檢查 燃油箱 中的 燃油 油位 。 查 看燃 油箱 蓋。 確

保通 氣孔 暢通 無碎 屑。

2. 檢查 燃油 管路有 無漏 油。 確 保燃 油管 路沒有 阻

力或 存在 問題 的彎 折。

3. 安裝 新的 主燃 油濾 清器。

4. 檢查 燃油回 油油 軌上 的壓 力閥。

標 定噴 油 器

發 動 機氣 缸 的 檢查

i04328802

圖 13

g01236621

發動機承 載時，排氣 歧管口的溫 度可以用來 指示噴油

器 的狀 況。 排氣 歧管口 的溫度 低說 明沒有 燃油 進入

氣 缸內 。 此 情況 可能表 明噴油 器有 缺陷或 控制 系統

故 障。 排氣 歧管 口溫度 極高可 能表 明有過 多燃 油進

入 氣缸。 溫 度高也 可能由 有缺陷 的噴油 器引起 的。

1.

2.

拆卸搖 臂組件 。 有關正 確步驟 ，請 參閱《 拆解和

組裝 》, “搖臂 和軸 - 拆卸”。

如果 安裝新 的連 桿，遵 照步 驟 2.a 至 2.b 以 調整

連桿 長度 。

This document is printed from SPI². Not for RESALE

18

測 試 和 調 整 部 分

KCNR9224

圖 14

g01236626

圖 16

g01470285

a.

確保 連桿 (6) 的尺寸 (Z) 為 84 mm (3.3 in)。 尺

寸 (Z) 將 是調 整連桿 長度之 前的 起始點 。

4.

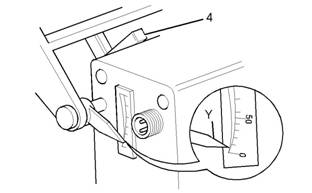

使用 楔塊 (4) 將調 速器 設置 到開度 為 5% 的 位置

(Y)。

圖 17

g01236623

圖 15

b.

g01236693

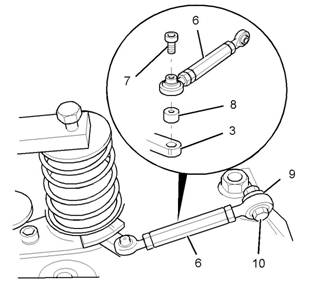

將隔 套 (8)、 連桿 (6) 和六 角頭螺 栓 (7) 安裝至

控制 臂 (3)。 將 連桿 (6) 和螺 栓 (10) 連 接至 回

位 桿 (9)。 將 緊固 件上 緊到 8 N·m (71 lb in)

的 扭矩 。

3.

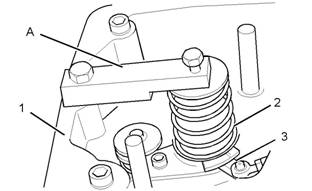

將工具 (A) 安 裝至搖 臂箱 (1)。 擰 緊工具 (A) 上 的

螺釘 以壓縮 噴油 器彈簧 (2)。 壓縮 噴油 器彈簧 ，

使控 制臂 (3) 能 夠自 由移 動。

圖 18

5. 為了

g01241065

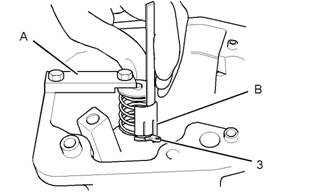

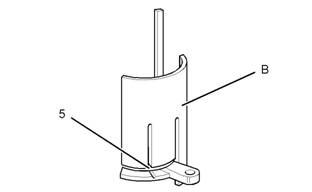

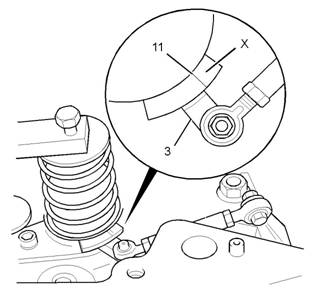

標 定噴油器 的無燃 油位置 ，定位工 具 (B)，使

6.

7.

臺階 抵在控 制臂 (3) 上。 調 整連桿 長度 以便移 動

控制臂 (3)。 移 動控 制臂，使 工具 (B) 上的 無燃油

刻線 (5) 與 噴油 器上的 刻線 對齊 。

對剩 余噴 油器 重復步 驟 5。

從調 速器 上拆 卸楔 塊 (4)。

This document is printed from SPI². Not for RESALE

19

測 試 和 調 整 部 分

12. 安 裝搖臂 組件 。 有關 正確 步驟， 請參 閱《 拆解

和組 裝》 , “搖 臂和軸 - 安裝 ”。

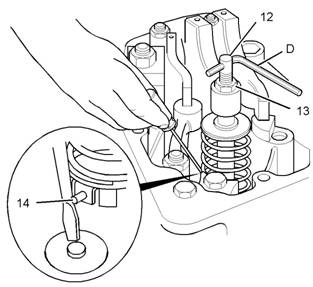

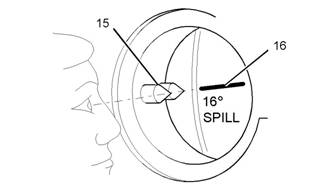

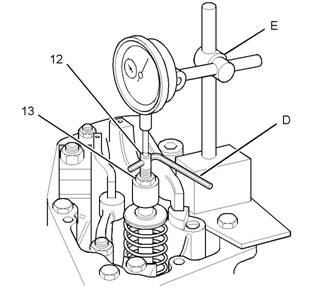

設 置噴 油器 上的 正 時銷

注: 應在使 氣門橋 保持 平衡并 且氣門 間隙得 到調整 的

同 時， 執行噴 油器上 的正 時銷設 置。 更多 信息 ，請

參 閱《系統操 作、測試和 調整》, “氣門 間隙 - 調 整”。

注: 正時 銷是開 始燃 油噴射 步驟的 參照 點。

圖 19

g02084880

8.

移動調 速器執 行器， 以將噴 油器 A1 和 B1 的控 制

臂 (3) 定 位到標定 位置。 將控制 臂 (3) 的 邊緣與噴

油器 A1 和 B1 的刻線 (11) 對齊 。

圖 21

g02084880

按照 表 2 所示 的順 序設 置噴 油器 正時 銷并 調整 氣

門 間 隙。

表 2

圖 20

典型 示例

g02135834

9.

檢查剩余 噴油器的 標定位置。 確保 所有控制臂 (3)

與噴 油器上 的刻 線 (11) 對齊。

注: 如 果任 何控 制臂 (3) 低于 噴油 器上 位置 (X) 的

刻 線 (11)，移 動調 速器執 行器 并將最 低的 噴油器 用

作 標定 點 。

10. 重 新檢 查剩余 噴油 器的標 定位 置。 確 保所 有控

制臂 (3) 與 噴油 器上 的刻 線 (11) 對齊。 如有 必

要，減 小連 桿 (6) 的長度 以獲 得正確 位置 。 絕 不

能增 加連 桿長 度。

注: 進行任 何調 整后擰緊 連桿 時，確 保球形 接頭彼 此

保 持 90 度夾角 。 這 樣可 允許最 大自由 移動量 。

11. 松 開工具 (A) 上 的螺 釘。 從每 個搖臂 底座 (1) 拆

卸工 具 (A)。

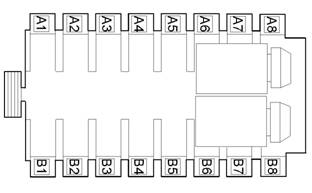

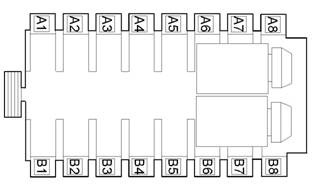

1.

將活 塞 (A1) 設 置在 壓縮 沖程的 上止 點。 搖臂 上

的 (A8) 氣 門。

This document is printed from SPI². Not for RESALE

測 試 和 調 整 部 分

KCNR9224

2.

設置發 動機氣 門間隙 (A1)。 請 參閱《 系統操 作、

測試 和調整 》, “氣門 間隙 - 調 整”。

圖 22

典型 示例

g01236632

注: 燃油噴 射正時顯 示在發 動機系 列號標 牌上。 正時

窗 口位 于 B 排飛 輪殼 內。

3. 使用 工具 (C) 逆時針 旋轉 曲軸， 使溢 流正時 標記

圖 24

g01236631

(16) 穿 過正時 指針 (15)。 按正 常旋轉 方向旋 轉曲

軸，使 溢流正 時標記 (16) 與正時 指針 (15) 對 齊。

7.

將工 具 (E) 安裝至 氣缸 的搖臂 箱。 將 工具 (E) 的

柱塞 放置在 調節器 (12) 的頂 面上。 確 保工具 (E)

的刻 度盤 設置 為零 。

圖 23

4. 松開 螺母 (13)。

g01236630

注: 確保工 具 (E) 的柱塞 有足夠 的行程 。 足夠的 行程

應 大于 3 mm (0.118 in)。

8. 使用工具 (D) 旋轉調節 器 (12)， 使工具 (E) 上的刻

度盤 指示 3 mm (0.118 in) 的向 下行 程。

9. 擰緊 螺母 (13)。

10. 拆 下工 具 (E)。

注: 發 動機氣 門間 隙和 噴油 器正時 根據 溢流 標記設

置 。

11. 使 用工具 (C) 按正 常旋轉 方向旋 轉曲 軸，使 下一

個溢 流正時 標記 (16) 與正 時指 針 (15) 對 齊。 設

置表 2 中 所示 的下一 個氣缸 的發 動機氣 門間隙 。

請參 閱《系 統操 作、 測試和 調整 》, “氣門間 隙 -

調整 ”。 對 表 2 中 按順序 列出 的噴油 器重 復步驟

4 至 10。

測 試和 設 置 噴油 器

表 3

5.

6.

使用工具 (D) 盡可能遠 地逆時針旋轉 調節器 (12)。

使用改 錐向正 時銷 (14) 施 加輕微 的壓力 。 使 用工

具 (D) 順 時針 旋轉調 節器 (12)， 使正時 銷正 好接

入噴油 器。 確保 正時銷 能夠移 出到正 常位置 。

This document is printed from SPI². Not for RESALE

KCNR9224

21

測 試 和 調 整 部 分

接 觸高 壓燃 油可 能導 致 液體 滲透 和燒 傷危 險。 高壓

燃 油溢出可能會產生火 災。 如果不遵 循檢查、保養和

維 修指 南， 可能 會造成 人身 傷亡 。

注: 建議 的測 試機 油為標 定油 液 B 或 C（雷 氏粘 度

38，溫 度 100° F / 38° C） 。 不 要使 用柴油 。

1. 確保工 具 (C) 的 儲油罐 加注 到正確 油位 。 使 用標

定油液 B 或 C（雷氏 粘度 38， 溫度 100° F / 38°

C） 。 正確的 油位是 觀察 孔高度 的一 半。

2. 用適當 的工 具拆卸 噴油器 柱塞彈 簧組件 。 提起彈

簧定位 銷上 的彈簧 板定位 環。 然后從 芯件 殼體取

出柱 塞彈 簧組 件。

3. 將噴油 器安 裝到卡 箍?jī)?nèi)。 定 位銷應 在頂部 。

4. 潤滑供 油裝 置適配 器上的 油封。 將適 配器 推過卡

箍。 將 適配器 推入 殼體 。 并用滾 花螺 母鎖 定到

位。

注: 應在 測試 10 到 15 次 后更 換供 油裝置 適配 器上

的 油 封。

This document is printed from SPI². Not for RESALE

22

測 試 和 調 整 部 分

KCNR9224

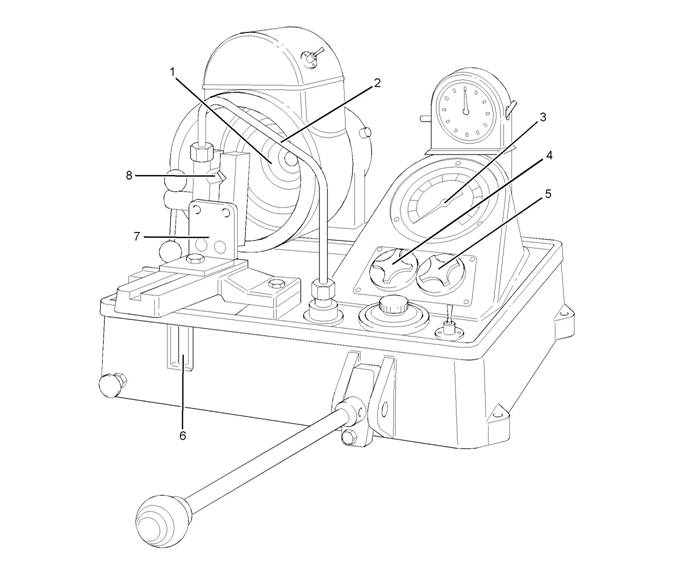

圖 25

1. 將噴油 器安 裝到工具 (A) 或 (B) 中 。 將高壓 管 (2)

連接 到供油 裝置 (9) 適配器 上。

2. 調整 傾斜支 架 (7) 上的 卡箍， 以將 噴油 器尖端 定

位在 噴霧 室 (1) 內 。

3. 擰緊 卡箍 和所 有接 頭。

g01426264
