康明斯QXS QSK15發動機維修故障代碼信息查詢

注: - 信息故障代碼有簡單的解決辦法而無故障代碼診斷樹。
- SRT 00-394 適用于下面列出的所有信息故障代碼。
改正引起該故障的條件后，使發動機暖機；然后讓發動機運行 1 分鐘以使故障代碼變?yōu)榉乾F(xiàn)行狀態。然后，使用 INSITE™ 清除故障代碼。

代碼: 143

指示燈: 黃色

故障原因: 發動機機油壓力指示機油壓力低于發動機低油壓保護極限。

產生后果: 報警后一段時間，功率和轉速逐漸下降。如果發動機保護性停機功能有效，紅色指示燈開始閃爍后，發動機會停機 30 秒。

采取措施: 參考《 Signature 、 ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的機油壓力低判斷及維修步驟。

代碼: 151

指示燈: 紅色

故障原因: 冷卻液溫度信號指出溫度高于 104°C [220°F]。

產生后果: 報警后一段時間，功率逐漸下降。如果發動機保護性停機功能有效，紅色指示燈開始閃爍后，發動機會停機 30 秒。

采取措施: 參考《 Signature 、 ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的冷卻液溫度高癥狀判斷及維修步驟。

代碼: 155

指示燈: 紅色

故障原因: 進氣歧管溫度信號指出溫度高于 93.3°C [200°F]。

產生后果: 報警后一段時間，功率逐漸下降。如果發動機保護性停機功能有效，紅色指示燈開始閃爍后，發動機會停機 30 秒。

采取措施: 參考《Signature、ISX 和 QSX15 發動機故障診斷與排除手冊》（公告號 3666239)中的進氣岐管溫度高癥狀診斷及排除步驟。

代碼: 211

指示燈: 無

故障原因: 記錄了附加的 OEM 或車輛診斷代碼。檢查其它 ECM 是否有診斷代碼。

產生后果: 對發動機性能沒有影響。

采取措施: 參考合適的 OEM 手冊以獲取診斷該故障的幫助。

代碼: 214

指示燈: 紅色

故障原因: 機油溫度信號指出機油溫度高于 123.9°C [255°F]。

產生后果: 報警后一段時間，功率逐漸下降。如果發動機保護性停機功能有效，紅色指示燈開始閃爍后，發動機會停機 30 秒。

采取措施: 參考《 Signature 、 ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的機油溫度高癥狀判斷及維修步驟。

代碼: 219

指示燈: 維護保養

故障原因: 檢測到 Centinel™ 補充油箱中機油油位低。

產生后果: 對性能沒有影響。Centinel™ 系統停用。

采取措施: 向 Centinel™ 補充油箱中添加發動機機油。如果油箱滿時故障仍然存在，拆下并清潔機油油位傳感器。

代碼: 287

指示燈: 紅色

故障原因: OEM 車輛電子控制單元 (VECU) 檢測到一個遠程油門故障。

產生后果: 發動機只會怠速運轉。

采取措施: 參考《OEM 故障診斷與排除手冊》。診斷連接到 OEM 提供的車輛電子控制單元（VECU）上的油門踏板。

代碼: 288

指示燈: 紅色

故障原因: OEM 車輛電子控制單元 (VECU) 檢測到一個遠程油門故障。

產生后果: 發動機不響應遠程油門。

采取措施: 參考《OEM 故障診斷與排除手冊》。診斷連接到 OEM 提供的車輛電子控制單元（VECU）上的遠程油門踏板。

代碼: 295

指示燈: 黃色

故障原因: ECM 檢測到大氣壓力傳感器信號發生錯誤。

產生后果: 發動機降至無空氣設置。

采取措施: 使用 INSITE™ 核實大氣壓力值是否處于 635.0 mm Hg [25.0 in Hg] 到 774.7 mm Hg [30.5 in Hg] 之間。如有必要，更換大氣壓力傳感器。

代碼: 299

指示燈: 黃色

故障原因: 在發動機正確冷卻下來之前，發動機被鑰匙開關以外的其他裝置關閉，導致濾清器負荷系數超過最大停機閾值。

產生后果: ECM 沒有采取措施。

采取措施:

代碼: 415

指示燈: 紅色

故障原因: 機油壓力信號指示機油壓力低于發動機保護最低極限。

產生后果: 報警后一段時間，功率逐漸下降。如果發動機保護性停機功能有效，紅色指示燈開始閃爍后，發動機會停機 30 秒。

采取措施: 參考《 Signature 、 ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的機油壓力低判斷及維修步驟。

代碼: 418

指示燈: 維護保養

故障原因: 檢測到燃油濾清器中有水。

產生后果: 可能冒白煙、功率低或起動困難。

采取措施: 從燃油濾清器放水。如果故障頻繁發生，參考《Signature、ISX 和 QSX15 系列發動機故障診斷與排除手冊》（公告號 3666239）中的燃油含水癥狀的判斷及維修步驟。

代碼: 419

指示燈: 黃色

故障原因: ECM 檢測到進氣歧管壓力傳感器信號發生錯誤。

產生后果: 發動機降至無空氣設置。

采取措施: 使用 INSITE™ 核實進氣歧管壓力值是否處于 -63.5 mm Hg [-2.5 in Hg] 到 63.5 mm Hg [2.5 in Hg] 之間。如有必要，更換進氣歧管壓力/溫度傳感器。

代碼: 435

指示燈: 黃色

故障原因: ECM 檢測到機油壓力傳感器信號發生錯誤。

產生后果: 對性能沒有影響。無機油壓力的發動機保護。

采取措施: 使用 INSITE™ 核實發動機停機時機油壓力值是否處于 10.3 kPa [-1.5 psi] 到 27.5 kPa [4.0 psi] 之間。如有必要，更換機油壓力/溫度傳感器。

代碼: 471

指示燈: 黃色

故障原因: ECM 檢測到曲軸箱油位低。

產生后果: 對性能沒有影響。Centinel™ 系統停用。

采取措施:

代碼: 595

指示燈: 黃色

故障原因: 渦輪增壓器超速保護故障。ECM 檢測到渦輪增壓器轉速高。

產生后果: 發動機功率降低。

采取措施: 參考《Signature 故障診斷與排除手冊》（公告號 3666239）中的渦輪增壓器轉速高癥狀的判斷及維修步驟。

代碼: 611

指示燈: 無

故障原因: 在發動機正確降溫前，操作員使發動機停機。

產生后果: ECM 沒有采取措施。

采取措施: 參考熱停機癥狀的診斷及排除步驟。

代碼: 775

指示燈: 維護保養

故障原因: 檢測到空氣系統緩慢泄漏。

產生后果: 對性能沒有影響。

采取措施: 檢查車輛空氣系統有無泄漏。參考《Signature、ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的步驟 012-019。

代碼: 776

指示燈: 黃色

故障原因: 檢測到空氣系統快速泄漏。

產生后果: 對性能沒有影響。

采取措施: 檢查車輛空氣系統有無泄漏。參考《Signature、ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的步驟 012-019。

代碼: 951

指示燈: 無

故障原因: ECM 檢測到氣缸功率不平衡。

產生后果: 發動機可能怠速不穩或缺火。

采取措施: 檢查燃油質量。檢查燃油是否混入空氣。在進行例如更換濾清器等會把空氣引入燃油系統中的維修步驟后，出現非現行故障代碼 951 是正常的。執行氣缸性能測試確定特定氣缸或氣缸排功率高還是低。參考《Signature、ISX 與 QSX15 發動機故障診斷與排除手冊》（公告號 3666239）中的步驟 014-008。

上次改進日期:  06-十一月-2003

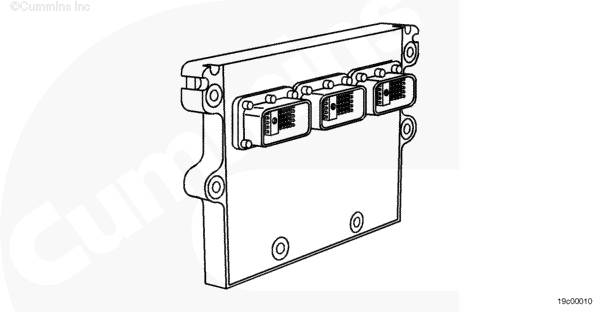

ECM 是一臺負責發動機控制、診斷和用戶特性的電腦。

ECM 用螺栓將發動機進氣側固定在進氣管和發動機前側。

該故障代碼只能由 ECM 內部故障引起。ECM 不可能被修復。

參考故障診斷代碼 t05-111。

上次改進日期:  11-六月-2012

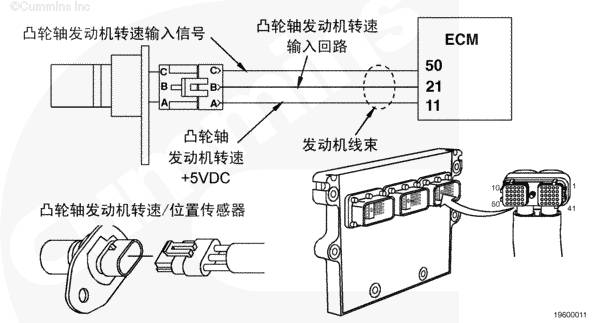

凸輪軸發動機位置傳感器向電子控制模塊（ECM）提供發動機轉速和位置信息。傳感器必須在（+）5 VDC 的電源下工作。通過凸輪軸上的一個額外的凸輪產生傳感器信號。

凸輪軸發動機位置傳感器位于發動機缸體的進氣側，位于 ECM 右側的缸蓋上。有關部件的位置， 參考第 E 節中的步驟 100-002 。

產生此故障代碼可能的原因包括凸輪軸發動機位置傳感器損壞、開路或短路或者電源電壓故障。

參考故障診斷代碼 t05-115。

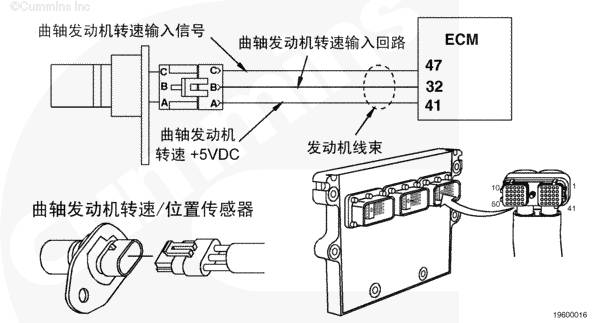

曲軸發動機位置傳感器向電子控制模塊（ECM）提供發動機轉速和位置信息。傳感器必須在 (+) 5-VDC 的電源下工作。該傳感器通過感應安裝在曲軸上的轉速信號輪中的機加工目標齒牙的運動來產生信號。

曲軸發動機轉速傳感器位于發動機進氣側的前蓋一側。有關部件位置，參考第 E 節中的步驟 100-002（發動機示意圖）。

產生此故障代碼可能的原因包括曲軸發動機位置傳感器損壞，開路或短路，或電源電壓故障。

參考故障診斷代碼 t05-121。

上次改進日期:  26-十月-2010

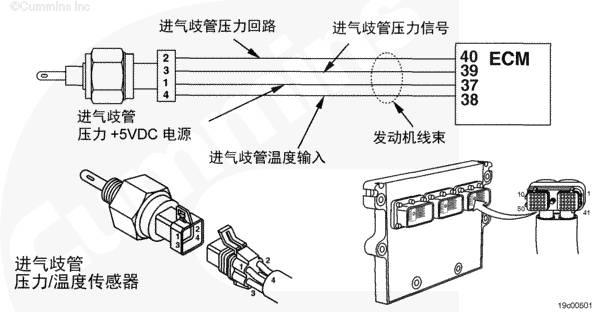

進氣歧管壓力/溫度傳感器監測進氣歧管壓力，并通過發動機線束將信息傳輸至電子控制模塊（ECM）。如果進氣歧管壓力變得太高，可能會導致功率降低。

進氣歧管壓力/溫度傳感器位于空氣進氣歧管內，朝向發動機前端。

參考故障診斷代碼 t05-122。

上次改進日期:  26-十月-2010

進氣歧管壓力/溫度傳感器監測進氣歧管壓力，并通過發動機線束將信息傳輸至電子控制模塊（ECM）。如果進氣歧管壓力變得太高，可能會導致功率降低。

進氣歧管壓力/溫度傳感器位于空氣進氣歧管內，朝向發動機前端。

參考故障診斷代碼 t05-123。

上次改進日期:  26-十月-2010

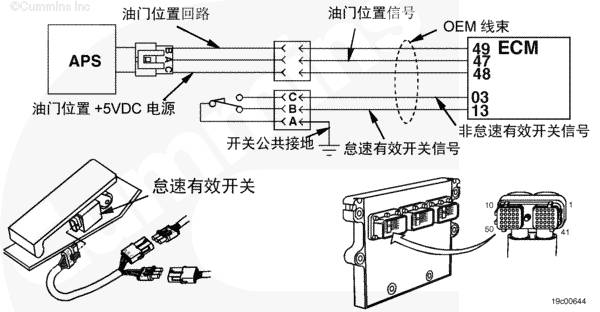

油門位置傳感器安裝在油門踏板上。駕駛員踩下油門踏板時，油門位置傳感器向電子控制模塊 (ECM) 發送一個信號。油門位置電路包含三根導線：(+) 5-VDC 電源、回路接地和信號線。

油門位置傳感器位于油門踏板上。

如果所有導線和傳感器檢查都正常，則用新導線更換油門踏板和 ECM 之間的油門位置傳感器和怠速有效開關電路導線。使導線穿過或繞過橫隔板，而不要使用橫隔板接頭。使用相應的測試導線測試車輛。如果故障代碼消失，更換 OEM 線束。密封接頭和導線四周的隔板開口以防止有毒和有害氣體進入工作區。

油門位置傳感器電路中的三條導線必須擰在一起。相同的方法適用于怠速有效開關電路中的三根導線。

參考故障診斷代碼 t05-131。

上次改進日期:  26-十月-2010

油門位置傳感器安裝在油門踏板上。駕駛員踩下油門踏板時，油門位置傳感器向電子控制模塊 (ECM) 發送一個信號。油門位置電路包含三根導線：(+) 5-VDC 電源、回路和信號線。

油門位置傳感器位于油門踏板上。

參考故障診斷代碼 t05-132。

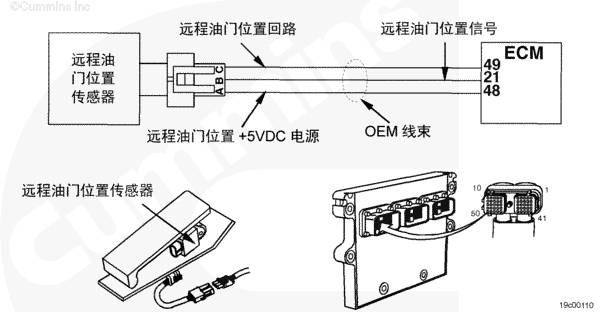

遠程油門踏板通過 OEM 線束和 OEM 接口線束向電子控制模塊（ECM）提供駕駛員油門指令。ECM用這個信號來確定供油指令。

遠程油門踏板位置因 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

油門位置傳感器是一個電位計。油門位置傳感器的電阻技術規范如下：

如果更換油門或油門位置傳感器或如果進行了標定下載，完全踩下油門踏板然后釋放（打開鑰匙開關），反復進行 3 次。此步驟可以實現 ECM 對新油門的標定。

參考故障診斷代碼 t05-133。

上次改進日期:  26-十月-2010

遠程油門踏板通過 OEM 線束和 OEM 接口線束向電子控制模塊（ECM）提供駕駛員油門指令。ECM用這個信號來確定供油指令。

遠程油門踏板位置因 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

油門位置傳感器是一個電位計。油門位置傳感器的電阻技術規范如下：

如果更換了遠程油門位置傳感器或進行標定下載后，完全踩下油門踏板然后釋放（打開鑰匙開關），反復進行 3 次。此步驟可以實現 ECM 對新遠程油門的標定。

參考故障診斷代碼 t05-134。

上次改進日期:  26-十月-2010

電子控制模塊（ECM）利用機油壓力/溫度傳感器監測機油壓力。ECM 監測信號觸針上的電壓并將它轉換成壓力值。ECM 將機油壓力值用于發動機保護系統。

機油壓力/溫度傳感器位于燃油濾清器左側、空氣壓縮機后側的發動機缸體上。

故障是否只在寒冷氣候下發生？如果是這樣，使機油溫度升高并檢查故障是否不再為現行狀態。

參考故障診斷代碼 t05-135。

上次改進日期:  26-十月-2010

電子控制模塊（ECM）利用機油壓力/溫度傳感器監測機油壓力。ECM 監測信號觸針上的電壓并將它轉換成壓力值。ECM 將機油壓力值用于發動機保護系統。

機油壓力/溫度傳感器位于燃油濾清器左側、空氣壓縮機后側的發動機缸體上。

如果出現故障代碼 143 或 415，則故障很可能與基本發動機有關。

參考故障診斷代碼 t05-141。

電子控制模塊 (ECM) 利用發動機機油壓力和溫度傳感器監測機油壓力。ECM 監測信號觸針上的電壓并將它轉換成壓力值。ECM 將機油壓力值用于發動機保護系統。

機油壓力和發動機溫度傳感器位于燃油濾清器左側、空氣壓縮機后側的發動機缸體上。有關部件的詳細位置視圖，請參考第 E 節。

參考故障診斷代碼 t05-143。

上次改進日期:  26-十月-2010

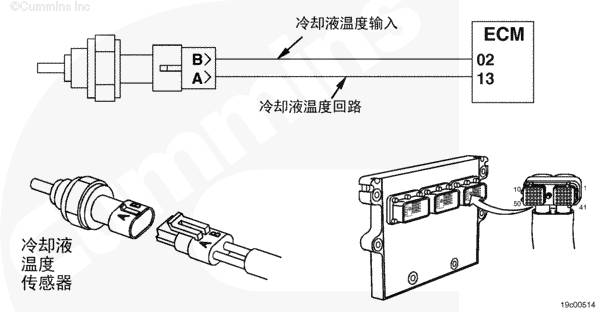

ECM 使用冷卻液溫度傳感器監測發動機冷卻液溫度。ECM 將冷卻液溫度用于發動機保護系統、正時和供油控制。

冷卻液溫度傳感器位于渦輪增壓器前端。

傳感器的電阻隨溫度變化。將讀數與表中的數據進行比較：

參考故障診斷代碼 t05-144。

上次改進日期:  26-十月-2010

ECM 使用冷卻液溫度傳感器監測發動機冷卻液溫度。ECM 將冷卻液溫度用于發動機保護系統、正時和供油控制。

冷卻液溫度傳感器位于渦輪增壓器前端。

傳感器的電阻隨溫度變化。將讀數與表中的數據進行比較：

參考故障診斷代碼 t05-145。

上次改進日期:  26-十月-2010

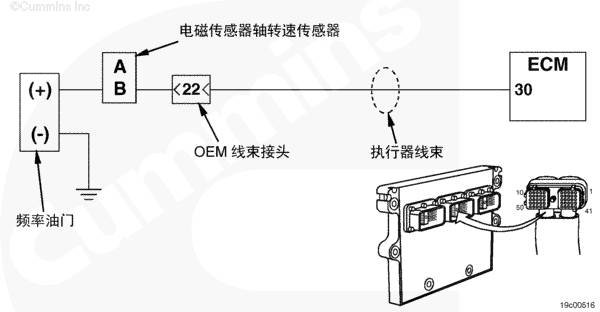

頻率油門通過執行器線束和 OEM 發動機線束向電子控制模塊（ECM）提供駕駛員油門指令。ECM用這個信號來確定供油指令。

油門的位置隨 OEM 的不同而變化。參見 OEM 故障診斷與排除手冊。

頻率油門可以與電壓油門結合使用，也可以單獨使用。

參考故障診斷代碼 t05-147。

上次改進日期:  26-十月-2010

頻率油門通過 OEM 發動機線束和執行器線束向電子控制模塊（ECM）提供駕駛員油門指令。ECM用這個信號來確定供油指令。

油門的位置隨 OEM 的不同而變化。參見 OEM 故障診斷與排除手冊。

頻率油門可與電壓油門共同使用或單獨使用。

參考故障診斷代碼 t05-148。

ECM 使用進氣歧管壓力/溫度傳感器監測發動機進氣溫度。ECM 將進氣歧管溫度信號用于發動機保護系統、正時與供油控制。

進氣歧管壓力/溫度傳感器位于進氣管道中的進氣岐管側。

傳感器的電阻隨溫度而變化。將讀數與表中的數據進行比較：

參考故障診斷代碼 t05-153。

上次改進日期:  26-十月-2010

ECM 使用進氣岐管壓力/溫度傳感器監控發動機進氣的溫度。ECM 將進氣歧管溫度信號用于發動機保護系統、正時與供油控制。

進氣歧管壓力/溫度傳感器位于進氣管道中的發動機進氣岐管一側。

傳感器的電阻值隨溫度變化而不同。將讀數與表中的數據進行比較：

參考故障診斷代碼 t05-154。

上次改進日期:  26-十月-2010

進氣歧管溫度傳感器是一個可變電阻器的傳感器，用于測量進入發動機進氣歧管的空氣溫度。電子控制模塊 (ECM) 向進氣歧管空氣溫度信號電路提供 5 伏電源。ECM 監測因傳感器電阻變化引起的電壓變動，以確定進氣歧管空氣溫度。

該故障代碼說明進氣歧管空氣溫度已超出最大發動機保護極限。

進氣歧管溫度傳感器位于進氣歧管上。有關部件的詳細位置視圖，參考第 E 節中的步驟 100-002。

鑰匙開關處于"ON"（接通）位置時，此診斷持續運轉。

ECM 檢測到進氣歧管空氣溫度高于 93.3 °C [200 °F] 長達 5 秒鐘。

該診斷運行并通過后，ECM 將立即關閉紅色 STOP ENGINE （停機）指示燈。

核實電子控制模塊 (ECM) 標定是否正確。檢查 QuickServe™ 上的標定修訂歷史記錄中有無儲存在 ECM 中的適用標定修訂。如有必要，標定 ECM。參考正在維修發動機相應《故障診斷與排除手冊》第 10 節中的步驟 019-032。

進氣歧管空氣溫度傳感器測量通過進氣歧管的空-空中冷器的溫度?？赡墚a(chǎn)生此故障代碼的原因有：

參考故障診斷代碼 t05-155。

ECM 向每個傳感器提供 +5 VDC 的電源。如果任何傳感器電源導線出現故障，該傳感器將不能正常工作。

前燃油油軌壓力傳感器位于燃油輸送殼體上。

后油軌燃油壓力傳感器位于燃油輸送殼體上。

燃油進口阻力傳感器位于燃油輸送殼體。

機油壓力/溫度傳感器位于空氣壓縮機下。

濕式氣罐壓力傳感器位于空氣壓縮機上。

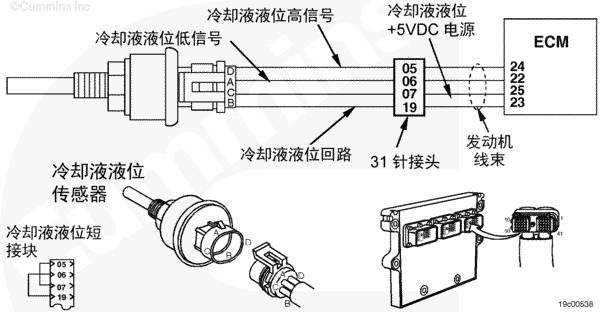

冷卻液液位傳感器。有關正確的位置，請使用《OEM 故障診斷與排除手冊》。

Top 2 變速箱位置傳感器；位于變速箱上（如果車輛帶有 Spicer™ Top 2 自動變速箱 ）。有關正確的位置，請使用《OEM 故障診斷與排除手冊》。

傳感器 (+) 5-VDC 電源線路上的電壓偏低可能是由于電源線路對地短路、電源導線與回路導線之間短路、傳感器故障或 ECM 電源故障造成的。

在故障代碼響應連接至 2 號傳感器電源的每個傳感器列出的測試期間，在拔下每個傳感器的塞堵之前故障代碼 187 必須起作用。如果故障代碼不起作用，但是可通過操作發動機進行輕易地復制，可遵循下列步驟：

在即將促使故障代碼 187 起作用的條件下操作發動機，即使是短期記錄，也應一次拔下一個傳感器，直到故障代碼 187 在測試條件下停止記錄。在發動機運行時，可以拔下每個傳感器。如果沒有拔下凸輪軸位置傳感器，發動機可能不起動。

參考故障診斷代碼 t05-187。

上次改進日期:  26-十月-2010

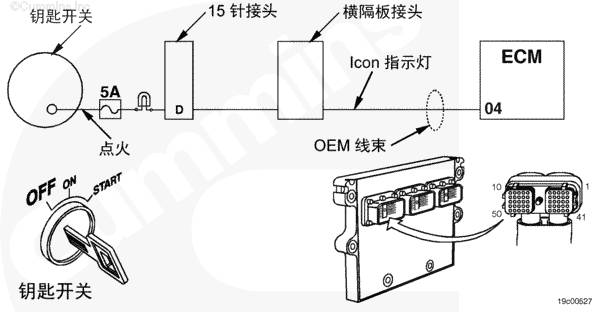

ICON™ 指示燈電路點亮 ICON™ 指示燈，表明 ICON™ 系統已起作用。另外，此指示燈會閃爍 ICON™ 故障代碼。

ICON™ 指示燈一般位于卡車駕駛室的儀表板上。

此故障通常指示蓄電池電源短路。此故障不能在 ICON™ 指示燈上閃爍。可以使用 INSITE™ 或在紅色和黃色指示燈上閃爍診斷代碼加以讀取。

ICON™ 指示燈電路點亮 ICON™ 指示燈，表明 ICON™ 系統已起作用。另外，此故障指示燈會閃爍 ICON™ 故障代碼。

ICON™ 指示燈一般位于車輛駕駛室的儀表板上。

此故障通常指示存在對地短路或開路。對地短路會導致 ICON™ 指示燈持續點亮，而不管 ICON™ 是否啟用。電路開路可能是由于燒壞的燈泡造成的。此故障代碼不能在 ICON™ 指示燈上閃爍?？梢允褂?INSITE™ 或在紅色和黃色指示燈上閃爍診斷代碼加以讀取。

參考故障診斷代碼 t05-199。

上次改進日期:  26-十月-2010

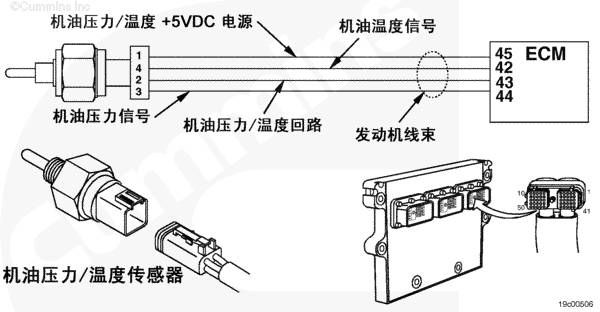

電子控制模塊（ECM）利用機油壓力/溫度傳感器監測發動機機油溫度。如果機油溫度太高而且發動機保護啟用，會出現功率降低情況，并可能導致停機。

機油壓力/溫度傳感器位于燃油濾清器左側、空氣壓縮機后側的發動機缸體上。

傳感器的電阻隨溫度而變化。將電阻測量值與此表進行比較：

參考故障診斷代碼 t05-212。

上次改進日期:  26-十月-2010

電子控制模塊（ECM）利用機油壓力/溫度傳感器監測發動機機油溫度。如果機油溫度太高而且發動機保護啟用，會出現功率降低情況，并可能導致停機。

機油壓力/溫度傳感器位于燃油濾清器左側、空氣壓縮機后側的發動機缸體上。

傳感器的電阻隨溫度變化。將讀數與表中的數據進行比較：

參考故障診斷代碼 t05-213。

上次改進日期:  26-十月-2010

電子控制模塊（ECM）利用機油壓力/溫度傳感器監測發動機機油溫度。如果機油溫度太高而且發動機保護啟用，會出現功率降低情況，并可能導致停機。

發動機機油溫度傳感器位于燃油濾清器左側、空氣壓縮機后側的發動機缸體上。有關部件的詳細位置視圖，請參考第 E 節。

參考故障診斷代碼 t05-214。

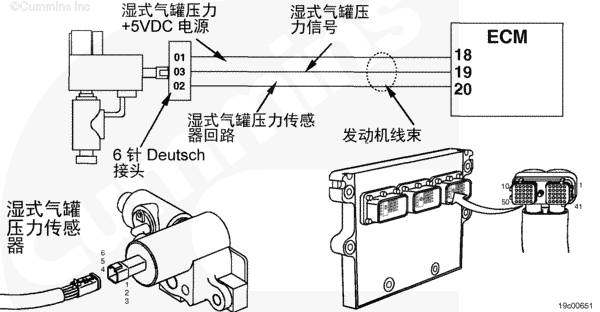

濕式氣罐壓力傳感器將濕式氣罐壓力信號提供給電子控制模塊（ECM）。

濕式氣罐壓力傳感器位于空氣壓縮機上。它屬于電子空氣調壓器，不可維修。

此故障表明 ECM 傳感器端口的信號觸針 19 當前與至少 (+)5 VDC 的電源短路。

參考故障診斷代碼 t05-216。

上次改進日期:  26-十月-2010

濕式氣罐壓力傳感器將濕式氣罐壓力信號提供給電子控制模塊（ECM）。

濕式氣罐壓力傳感器位于空氣壓縮機上。它屬于電子空氣調壓器，不可維修。

該故障表明 ECM 傳感器端口的信號觸針 19 對地短路。

參考故障診斷代碼 t05-217。

上次改進日期:  26-十月-2010

濕式氣罐壓力傳感器將其信號提供給電子控制模塊（ECM）。

濕式氣罐壓力傳感器位于空氣壓縮機上。它屬于電子空氣調壓器，不可維修。

該故障表明濕式氣罐內的壓力高于或低于技術規范。

參考故障診斷代碼 t05-218。

上次改進日期:  26-十月-2010

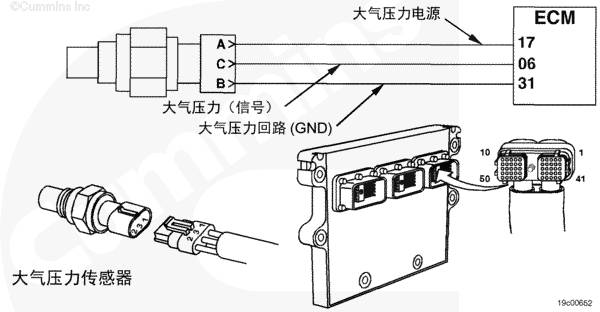

大氣壓力傳感器監測大氣壓力并通過發動機線束將信息傳輸至電子控制模塊（ECM）。

大氣壓力傳感器位于 ECM 底部。

使用維修工具監測大氣壓力讀數，確定壓力讀數與實際大氣壓力一致。

大氣壓力傳感器監測大氣壓力并通過傳感器線束將信息傳輸至電子控制模塊（ECM）。

大氣壓力傳感器位于 ECM 底部。

使用維修工具監測大氣壓力讀數，確定壓力讀數與實際大氣壓力一致。

參考故障診斷代碼 t05-222。

上次改進日期:  26-十月-2010

燃燒電磁閥在燃燒循環中控制進入燃油回油管的機油流量。

燃燒電磁閥位于機油控制閥頂端。機油控制閥位于發動機左側的燃油輸送殼體下。

參考故障診斷代碼 t05-223。

上次改進日期:  26-十月-2010

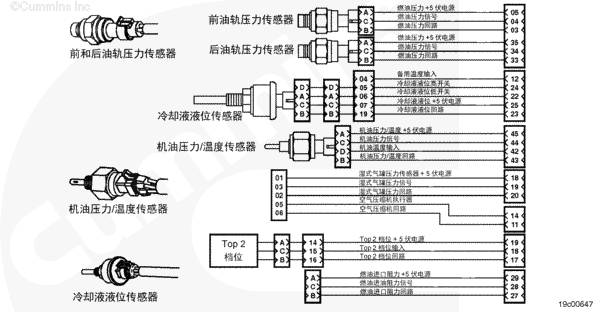

ECM 向每個這樣的傳感器提供 (+) 5 VDC 的電壓。如果任何傳感器電源導線損壞，該傳感器將不能正常工作。

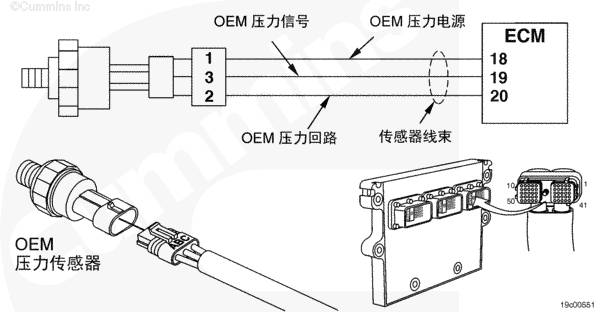

在上圖中，濕式氣罐壓力傳感器/空氣壓縮機和 Top 2 齒輪位置導線的電路在工業用發動機電氣接線圖中以不同方式標注。在工業用標簽中的區別如下：

濕式氣罐壓力傳感器 + 5-VDC 電源 = OEM 壓力電源 (觸針 1 至 18)

濕式氣罐壓力信號 = OEM 壓力信號(觸針 3 至 19)

濕式氣罐壓力回路 = OEM 壓力回路(觸針 2 至 20)

空氣壓縮機執行器 = 開關控制輸出 A (觸針 5 至 14)

空氣壓縮機回路 = 備用（觸針 6 到11）

最高 2 檔位置 + 5-VDC 電源= 備用 (觸針 14 至 19)

最高 2 檔位置輸入 = 備用(觸針 15 至 18)

最高 2 檔位置回路 = 備用(觸針 16 至 17)

1. 前油軌壓力傳感器位于燃油輸送殼體上。

2. 后油軌壓力傳感器位于燃油輸送殼體上。

3. 燃油進口阻力傳感器位于燃油輸送殼體。

4. 機油壓力/溫度傳感器位于空氣壓縮機下（僅限于汽車發動機）。

5. 濕式氣罐壓力傳感器位于空氣壓縮機上(僅限于汽車)。

6. 冷卻液液位傳感器。有關正確的位置，請使用《OEM 故障診斷與排除手冊》。

7. Top 2 變速箱位置傳感器；位于變速箱上（如果車輛帶有 Spicer™ Top 2 變速箱 ）。有關正確的位置，請使用《OEM 故障診斷與排除手冊》（僅限于汽車）。

傳感器 (+)5 VDC 電源線上的高壓可由蓄電池電源線短路或執行器導線和電源線之間短路引起。

參考故障診斷代碼 t05-227。

上次改進日期:  26-十月-2010

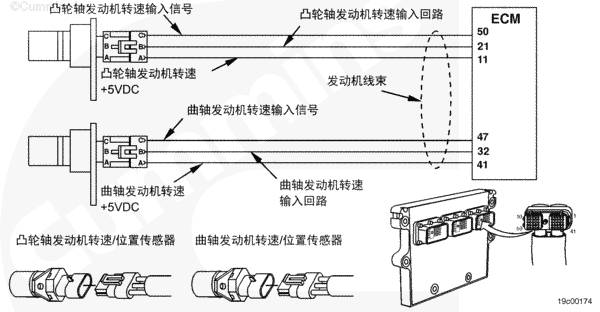

曲軸和凸輪軸發動機轉速/位置傳感器通過發動機線束向電子控制模塊（ECM）提供發動機轉速和位置信息。

曲軸發動機轉速/位置傳感器位于發動機進氣側的前蓋內。

凸輪軸發動機轉速/位置傳感器位于缸蓋的進氣側。

該故障代碼可能的成因包括進入進氣道的外部燃料源、發動機反轉（空轉）或發動機轉速/位置傳感器受干擾。

參考故障診斷代碼 t05-234。

上次改進日期:  26-十月-2010

冷卻液液位傳感器監測冷卻系統內的冷卻液液位并通過發動機線束將信息傳送給電子控制模塊（ECM）。由于該傳感器很復雜，不要使用萬用表進行檢查。如果散熱器冷卻液液位低于某一位置，發動機功率或轉速將逐步下降。如果啟用發動機保護停機特性，發動機會停機。

冷卻液液位傳感器位于散熱器頂部水箱內或補充水箱內。

這是 OEM 供應的部件，可能隨地點而不同。

參考故障診斷代碼 t05-235。

上次改進日期:  26-十月-2010

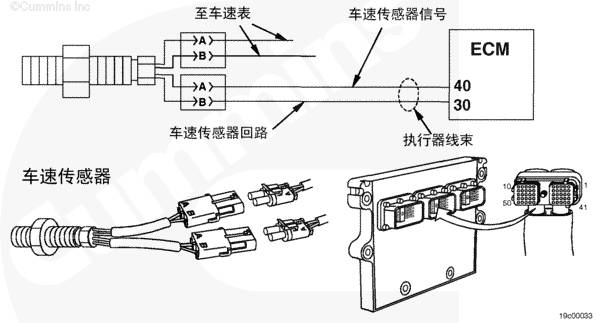

車速傳感器使用兩個獨立的導線線圈計錄輪齒在傳感器前通過的次數。電子控制模塊（ECM）使用一個線圈感應車速。另一個線圈有時用于將車速信號發送到速度計。

車速傳感器安裝在變速箱后部。

參考故障診斷代碼 t05-241。

車速傳感器使用兩個獨立的導線線圈計錄輪齒在傳感器前通過的次數。ECM 使用一個線圈感應車速。ECM 有時使用另一個線圈將車速信號發送到速度計。

車速傳感器安裝在變速箱后部。

一些駕駛方法，如以低檔位行車時間過長，也會導致記錄故障代碼 242。

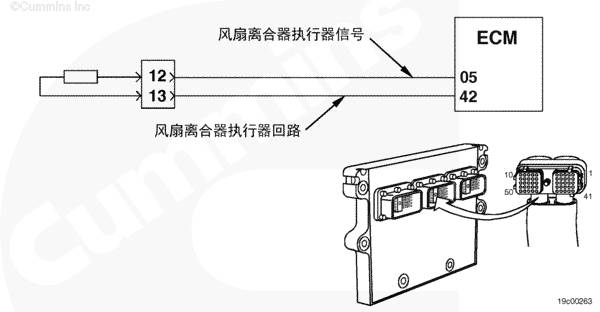

ECM 通過風扇離合器電磁閥以發送開啟或關閉風扇離合器電磁閥指令信號的方式控制發動機風扇。

有關風扇離合器電磁閥的位置，請參考 OEM 示意圖。

產生此故障代碼可能的原因有：

參考故障診斷代碼 t05-245。

上次改進日期:  26-十月-2010

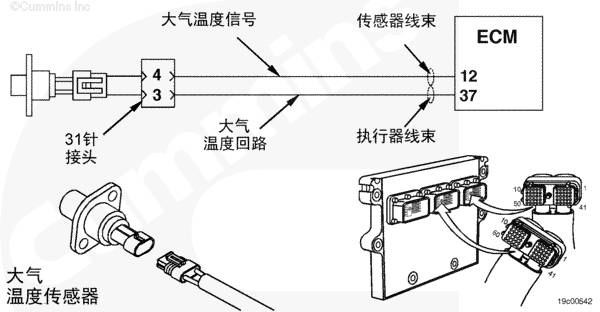

電子控制模塊（ECM）利用大氣溫度傳感器監測大氣溫度。ECM 將大氣溫度信號用于怠速停機大氣溫度取消和 ICON™ 特性。

大氣溫度傳感器的位置取決于 OEM。參見 OEM 故障診斷與排除手冊。

傳感器的電阻隨溫度變化。將觀察到的讀數與該表中的讀數相比較：

參考故障診斷代碼 t05-249。

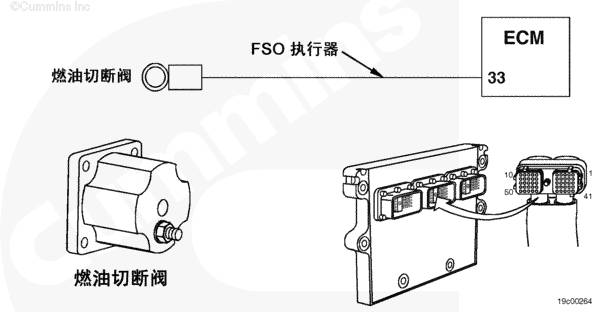

ECM 使用燃油切斷閥電磁閥控制發動機燃油供應。ECM 通過切斷燃油切斷電磁閥的電源可以關閉發動機。

燃油切斷閥電磁閥位于燃油濾清器上方的燃油輸送殼體上。

參考故障診斷代碼 t05-254。

如果燃油切斷閥由外部供給電壓，它將保持開啟。

燃油切斷電磁閥位于進氣管下方的燃油輸送殼體上。此電磁閥由 ECM 控制。

如果車輛上有外部停機系統，確保其無接線錯誤并向燃油切斷電源電路供電。

參考故障診斷代碼 t05-255。

上次改進日期:  26-十月-2010

電子控制模塊（ECM）利用大氣溫度傳感器監測大氣溫度。ECM 將大氣溫度信號用于怠速停機大氣溫度取消和 ICON™ 特性。

大氣溫度傳感器的位置取決于 OEM。參見 OEM 故障診斷與排除手冊。

傳感器的電阻隨溫度變化。將觀察到的讀數與該表中的讀數相比較：

參考故障診斷代碼 t05-256。

上次改進日期:  26-十月-2010

發動機鑰匙開關轉到 ON（接通）位置時， ECM 向燃油切斷閥提供電壓。鑰匙開關轉到 OFF（斷開）位置時， ECM 切斷燃油切斷閥的電壓。燃油切斷閥關閉，并停止向計量和正時執行器供油。

燃油切斷閥位于進氣管下方的燃油輸送殼體上。

鑰匙開關轉到 “OFF” （斷開）位置后， ECM 切斷保持燃油切斷閥開啟的電壓。當發動機轉速逐漸下降時，ECM 繼續向供油和正時執行器供電。在此期間，ECM 利用燃油壓力傳感器來監測燃油壓力。如果在燃油切斷電磁閥關閉后燃油壓力沒有下降，ECM 將使該故障代碼起作用。

參考故障診斷代碼 t05-259。

上次改進日期:  26-十月-2010

ECM 向曲軸發動機位置傳感器提供 (+)5 VDC 的電壓。如果任何傳感器電源導線損壞，該傳感器將不能正常工作。

曲軸發動機位置傳感器位于發動機進氣側前蓋的位置。

傳感器 (+) 5 VDC 電源線路上的錯誤電壓可能是由于電源線路對地短路、電源導線與回路導線之間短路、傳感器故障或 ECM 電源故障造成的。

參考故障診斷代碼 t05-284。

上次改進日期:  26-十月-2010

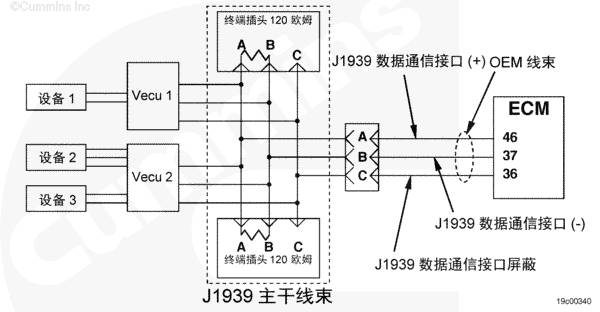

諸如油門踏板、開關和傳感器等輸入，可以通過 J1939 數據通信接口傳送至 ECM 。ECM 接收從車輛電子控制單元（VECU）發送的信息，并將其用于控制發動機。ECM 和 VECU 的配置都必須正確，這樣每個裝置的信息才能經 VECU 發送到 ECM。

ECM 位于發動機進氣側，靠近前端。J1939 數據通信接口導線和 VECU 隨著 OEM 選裝件的不同而有所不同。

如果設置 ECM 通過 J1939 數據通信接口從 VECU 接收多路通信裝置的信息，但沒有收到該信息，則會發生此故障。當 ECM 沒有及時收到信息以正確控制發動機，也會產生該故障?？赡軐?dǎo)致該狀況的原因有：J1939 數據通信接口電氣故障，J1939 數據通信接口主干線束缺少終端插頭，沒有設置 ECM 接收信息，多路通信裝置實際上不能進行多路通信，或者 VECU 設置不正確而不能傳輸某個多路通信裝置的信息。

諸如油門踏板、開關和傳感器等輸入，可以通過 J1939 數據通信接口傳送至 ECM 。ECM 接收從車輛電子控制單元（VECU）發送的信息，并將其用于控制發動機。ECM 和 VECU 的配置都必須正確，這樣每個裝置的信息才能經 VECU 發送到 ECM。

ECM 位于發動機進氣側，靠近前端。J1939 數據通信接口導線和 VECU 隨著 OEM 選裝件的不同而有所不同。

當 ECM 設置為從多個多路通信開關和 VECU 接收信息，但是只接收到部分開關的信息時，會發生此故障。這表明 ECM 設定接收的開關過多或 VECU 設定發送的開關過少。

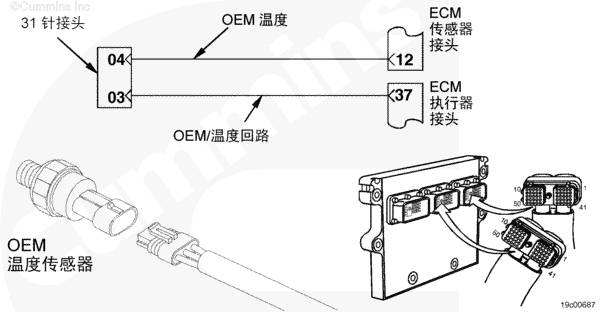

ECM 使用 OEM 傳感器信號監測 OEM 溫度。OEM 溫度由 ECM 用于發動機保護系統。信號線或回路導線開路、短路或傳感器有故障都會導致傳感器高壓故障。

位置隨 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

所有溫度傳感器的電阻隨溫度而變化。

ECM 使用 OEM 傳感器信號監測 OEM 溫度。OEM 溫度由 ECM 用于發動機保護系統。電源線或回路導線對地短路或傳感器內部接地（故障）會導致傳感器低壓故障。

位置隨 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

所有溫度傳感器的電阻隨溫度而變化。

大氣壓力傳感器位于 ECM 底部。

鑰匙開關接通時，比較來自大氣壓力傳感器、進氣歧管壓力傳感器和機油壓力傳感器的大氣壓力讀數。如果大氣壓力傳感器讀數與另外兩個讀數不同，會產生此故障代碼。

ECM 向曲軸發動機位置傳感器提供 (+)5 VDC 的電壓。如果任何傳感器電源導線損壞，該傳感器將不能正常工作。

曲軸發動機位置傳感器位于發動機進氣側前蓋的位置。

傳感器 (+) 5 VDC 電源線路上的錯誤電壓可能是由于電源線路對地短路、電源導線與回路導線之間短路、傳感器故障或 ECM 電源故障造成的。

諸如油門踏板、開關和傳感器等輸入，可以通過 J1939 數據通信接口傳送至 ECM 。ECM 接收從車輛電子控制單元（VECU）發送的信息，并將其用于控制發動機。ECM 和 VECU 的配置都必須正確，這樣每個裝置的信息才能經 VECU 發送到 ECM。

ECM 位于發動機進氣側，靠近前端。J1939 數據通信接口導線和 VECU 隨著 OEM 選裝件的不同而有所不同。

如果設置 ECM 通過 J1939 數據通信接口從 VECU 接收多路通信裝置的信息，但沒有收到該信息，則會發生此故障。當 ECM 沒有及時收到信息以正確控制發動機，也會產生該故障。可能導致該狀況的原因有：J1939 數據通信接口電氣故障，J1939 數據通信接口主干線束缺少終端插頭，沒有設置 ECM 接收信息，多路通信裝置實際上不能進行多路通信，或者 VECU 設置不正確而不能傳輸某個多路通信裝置的信息。

諸如油門踏板、開關和傳感器等輸入，可以通過 J1939 數據通信接口傳送至 ECM 。ECM 接收從車輛電子控制單元（VECU）發送的信息，并將其用于控制發動機。ECM 和 VECU 的配置都必須正確，這樣每個裝置的信息才能經 VECU 發送到 ECM。

ECM 位于發動機進氣側，靠近前端。J1939 數據通信接口導線和 VECU 隨著 OEM 選裝件的不同而有所不同。

當 ECM 設置為從多個多路通信開關和 VECU 接收信息，但是只接收到部分開關的信息時，會發生此故障。這表明 ECM 設定接收的開關過多或 VECU 設定發送的開關過少。

ECM 使用 OEM 傳感器信號監測 OEM 溫度。OEM 溫度由 ECM 用于發動機保護系統。信號線或回路導線開路、短路或傳感器有故障都會導致傳感器高壓故障。

位置隨 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

所有溫度傳感器的電阻隨溫度而變化。

ECM 使用 OEM 傳感器信號監測 OEM 溫度。OEM 溫度由 ECM 用于發動機保護系統。電源線或回路導線對地短路或傳感器內部接地（故障）會導致傳感器低壓故障。

位置隨 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

所有溫度傳感器的電阻隨溫度而變化。

大氣壓力傳感器位于 ECM 底部。

鑰匙開關接通時，比較來自大氣壓力傳感器、進氣歧管壓力傳感器和機油壓力傳感器的大氣壓力讀數。如果大氣壓力傳感器讀數與另外兩個讀數不同，會產生此故障代碼。

ECM 使用 OEM 傳感器信號監測 OEM 壓力。OEM 壓力由 ECM 用于發動機保護系統。信號線或回路導線開路、短路或傳感器有故障都會導致傳感器高壓故障。

位置隨 OEM 不同而變化。參見 OEM 故障診斷與排除手冊。

ECM 在傳感器線束接頭的觸針 18 上提供傳感器電壓信號。
